Для измерения асимметричного (обычный режим) напряжения помех

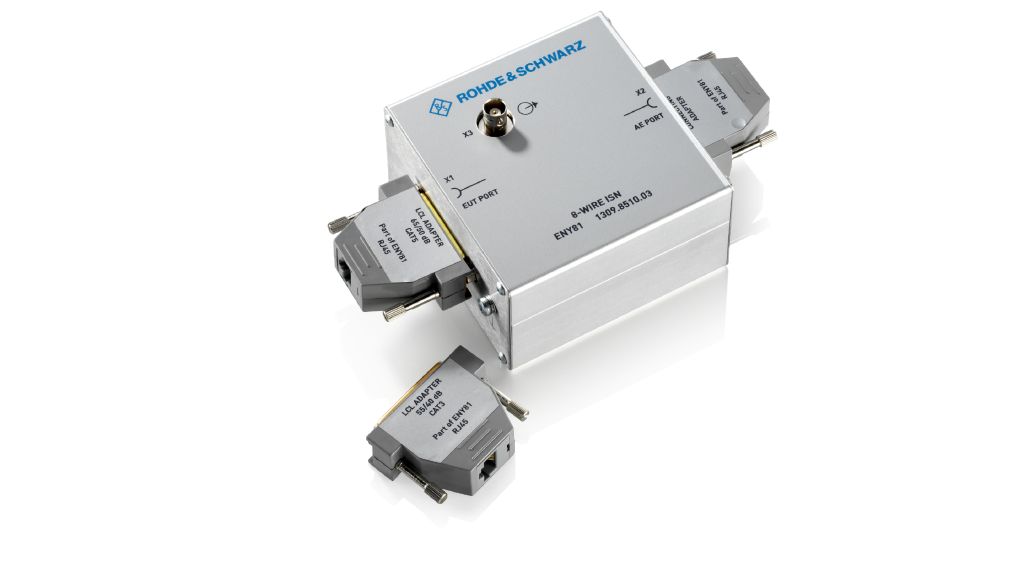

Цепь связи R&S®ENY81 измеряет напряжение асимметричных помех (обычный режим) для неэкранированных симметричных телекоммуникационных портов испытываемого оборудования. Эта цепь соответствует требованиям CISPR 16-1-2 и используется для испытаний на соответствие CISPR 22:2008 и CISPR 32 в диапазоне частот от 150 кГц до 30 МГц. Полезный симметричный сигнал проходит по цепи практически без ослабления вплоть до полосы пропускания в 100 МГц. В то же время цепь связи изолирует тестовые цепи от помех на порте соответствующего оборудования (AE).

Ключевые факты:

• Восьмипроводная цепь
• В соответствии с CISPR 22:2008 и CISPR 32
• Соответствие CISPR 16-1-2
• Наборы адаптеров для обеспечения соответствия требованиям к потерям разбалансировки (LCL) (55 дБ и 65 дБ)
• Широкая полоса пропускания для желаемого сигнала (100 МГц)
