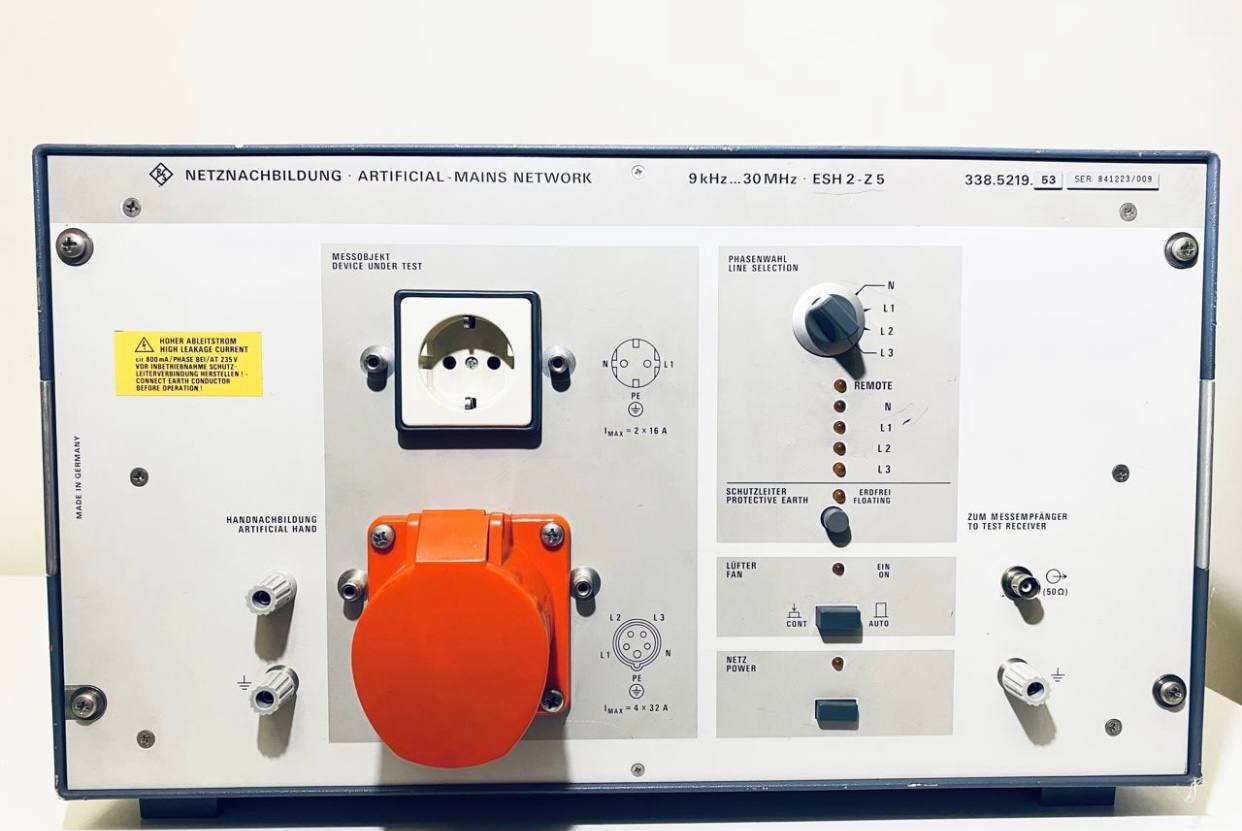

Четырехлинейная V-сеть R&SESH2-Z5 соответствует требованиям стандартов CISPR 16-1-2, VDE 0876 и ANSI C63.4 для V-сетей с полным сопротивлением в диапазоне частот от 9 кГц до 30 МГц. Он используется для измерения напряжений RFI на соединениях питания переменного тока EUTS и основан на индуктивностях воздушного сердечника. Он содержит искусственную руку, а также сеть, имитирующую PE, которую можно обойти.

Максимальный постоянный ток на всех четырех разъемах составляет 25 А. Максимальный кратковременный ток до двух минут составляет 4 x 50 А. Встроенный вентилятор с собственным источником переменного тока обеспечивает автоматически контролируемое или постоянное охлаждение, в зависимости от того, что требуется.

Для обеспечения возможности подключения к сети переменного тока и к EUT, R&S ESH2-Z5 V-network снабжен пятипозиционными разъемами типа Cekon. Для однофазных применений на передней панели имеется дополнительный разъем типа Schuko (максимальный постоянный ток 2 x 16 А).

Допустимое рабочее напряжение составляет 250 В rms (напряжение на нейтрали в трехфазной системе).

Фазу V-сети можно выбрать вручную с помощью переключателя на передней панели или автоматически через управляющие входы TTL, которые совместимы с большинством тестовых приемников Rohde & Schwarz. Для использования, например, внутри экранированного помещения, доступны различные кабели управления.
