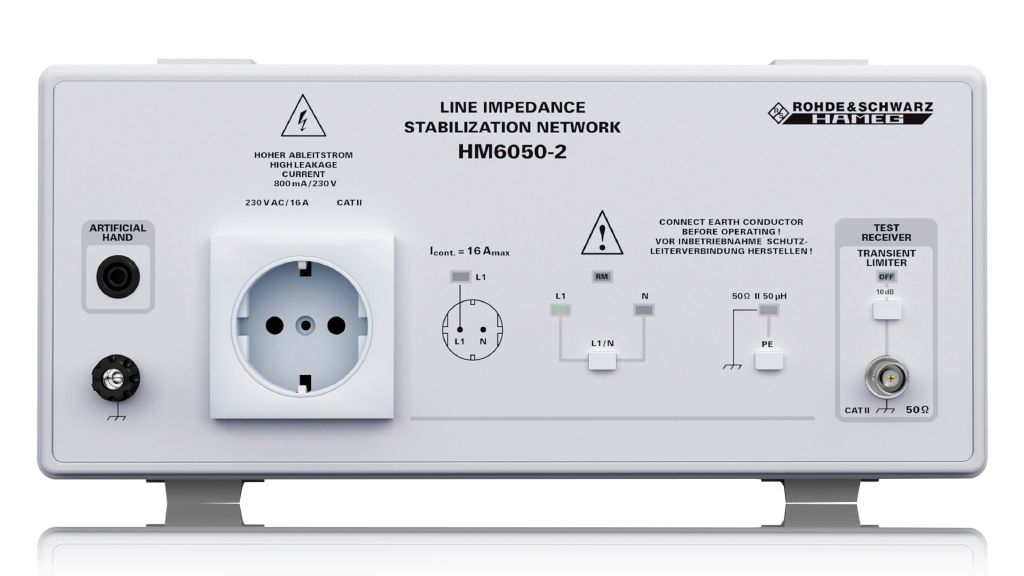

Эквивалент сети Rohde Schwarz HM6050 позволяет выполнять предварительные испытания на ЭМС (электромагнитную совместимость) приборов и устройств с сетевым питанием и встроенными преобразователями согласно с действующими стандартами. Аппарат обеспечивает изоляцию контрольной аппаратуры от воздействия ВЧ сигналов в питающей сети со стабилизацией полного импеданса, выдавая отфильтрованное напряжение кондуктивных помех, наводимых в цепях питания, на вход подключаемого анализатора спектра. Устройство можно использовать для тестирования электронных и электрических потребителей, рассчитанных на питание от бытовой сети с максимальной силой тока до 16 А.

Преимущества

• Полное соответствие требованиям CISPR 16, ГОСТ 30805 и VDE 0876 позволяет выполнять весь цикл испытаний с использованием эквивалента Rohde Schwarz HM6050, без необходимости задействования дополнительных средств тестирования.
• 2-проводная V-образная схема обеспечивает контроль амплитуды несимметричного напряжения отдельно в фазном проводнике и линии нейтрали, с регистрацией выбросов, которые наводятся в питающей сети объектами контроля в процессе работы.
• Расширенный частотный диапазон, от 9 кГц до 30 МГц, дает возможность выполнять тестирование не только коммерческой продукции, но и изделий специального назначения согласно соответствующих стандартов.

Особенности

Наличие в радиоизмерительном приборе индуктивных развязок на катушках с воздушными сердечниками обеспечивает высокую эффективность стабилизации. За счет этого импеданс линии поддерживается на постоянном уровне, при минимальных паразитных излучениях самого блока питания. В эквиваленте Rohde Schwarz HM6050 предусмотрена возможность ограничения переходных процессов для достижения гарантированной точности измерений при испытаниях аппаратуры большой мощности, с высокими пусковыми токами. Эта функция реализована на аппаратном уровне и при тестировании маломощной электроники может быть принудительно отключена.

Эквивалент сети оборудован встроенным контуром из емкостных и резистивных элементов, соединенных последовательно, который используется для имитации руки оператора. Эта функция дает возможность испытывать оборудование и устройства с сетевым питанием, которые при эксплуатации не подлежат обязательному заземлению, или в процессе работы удерживаются в руках.
