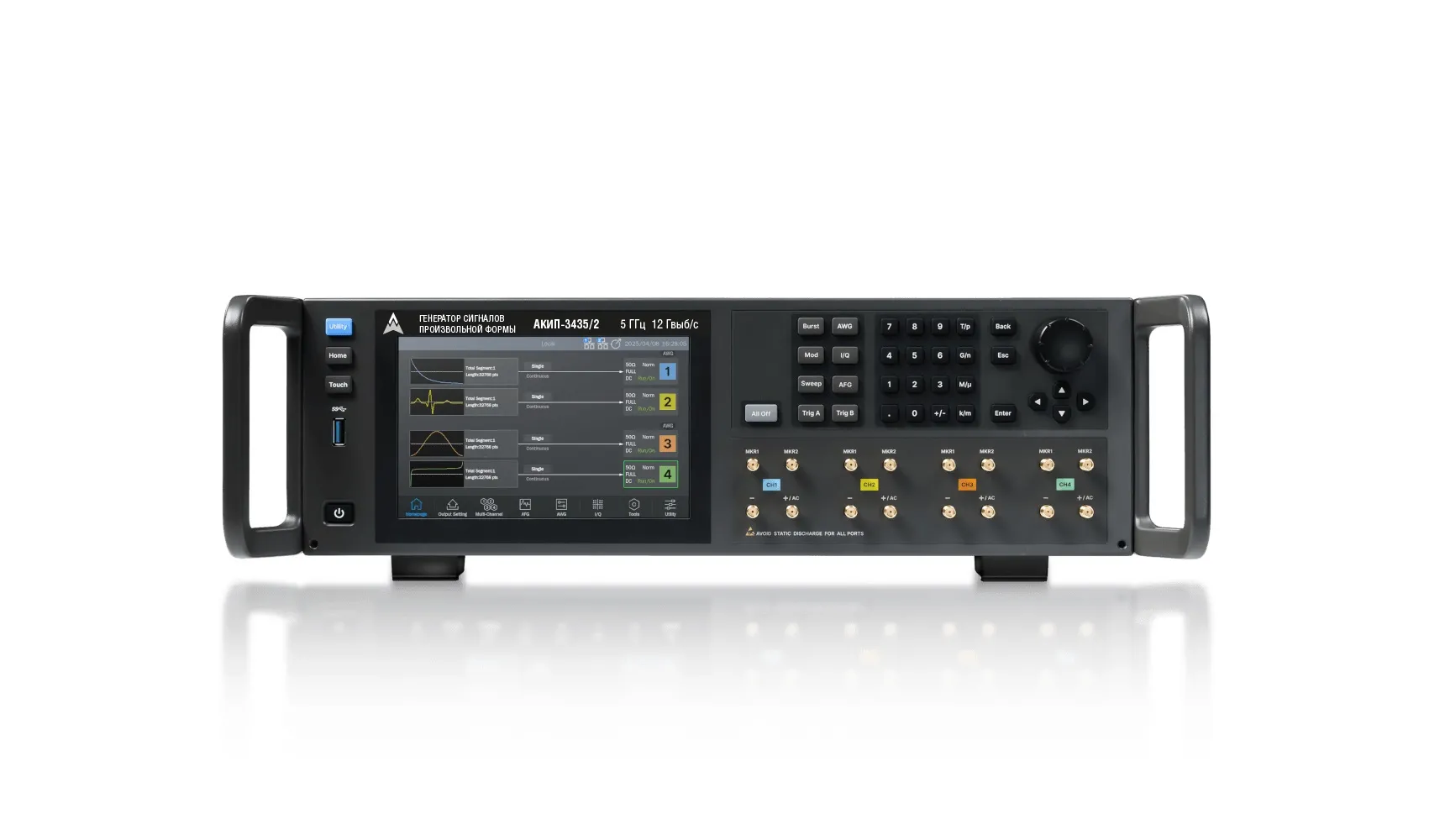

АКИП-3435 — это серия высокопроизводительных генераторов сигналов произвольной формы, с 2 или 4 аналоговыми выходными каналами. Обладает вертикальным разрешением 16 бит, максимальной частотой дискретизации до 12 ГГц (с интерполяцией) и выходной частотой до 5 ГГц. Максимальная емкость памяти на канал составляет 4 ГБ, что обеспечивает длительное воспроизведение сигналов без потери полосы пропускания. В сочетании с программным обеспечением SigIQPro генератор способен выводить сигналы для Bluetooth, Wi-Fi, LTE и других коммуникационных стандартов. Кроме того, АКИП-3435 поддерживает вывод высокоскоростных последовательных кодовых сигналов, сложные многорежимные последовательности, двойные импульсы, многотональные сигналы и линейную частотную модуляцию (ЛЧМ), удовлетворяя широкому спектру тестовых требований в области связи, промышленности и научных исследований.

Точное воспроизведение деталей сигнала

АКИП-3435 обеспечивает высокую точность воспроизведения сигнала. Максимальная выходная частота составляет 5 ГГц, а максимальная частота дискретизации достигает 12 ГВыб/с, гарантирет точное формирование широкополосных сигналов. Кроме того, прибор использует технологию TrueArb для поточечного вывода, обеспечивая сохранение деталей формы сигнала в диапазоне от 100 выборок/с до 5 ГВыб/с и значительно снижая фазовый джиттер.

Модуляция и генерация векторных сигналов

АКИП-3435 поддерживает функции аналоговой и цифровой модуляции, включая AM, DSB-AM, FM, PM, FSK, ASK, PSK и PWM. Векторный выходной сигнал обладает полосой модуляции до 2 ГГц. При выводе базового сигнала и использовании внешнего модулятора полоса сигнала может быть расширена до 4 ГГц, что позволяет удовлетворить высокие требования беспроводной связи и испытаний РЧ-сигналов. В сочетании с программным обеспечением SigIQPro можно дополнительно реализовать генерацию I/Q данных для множества типов модуляции, таких как 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone и других.

Генерация шумовых сигналов и различных специальных форм сигналов

Серия АКИП-3435 не только точно воспроизводит стандартные формы сигналов, но и гибко моделирует сложные реальные тестовые условия, поддерживая генерацию таких специальных сигналов, как шум, двойные импульсы, многотональные сигналы, сигналы с частотной перестройкой и линейная частотная модуляция (ЛЧМ). Благодаря высокой полосе пропускания и 16-битному разрешению, инженеры могут применять высокодетализированные и правдоподобные тестовые сигналы уже на этапах проектирования и верификации продукта, что существенно повышает надежность и устойчивость системы к внешним помехам.

Генераторы серии АКИП-3435 обеспечивают мощные многоуровневые функции воспроизведения последовательности сигналов, в том числе: Сегмент, Последовательность, Сценарий, а также генераторы имеют встроенные 196 сигналов произвольной формы, охватывающих математику, инженерию, медицинскую электронику, модуляции и другие области.
