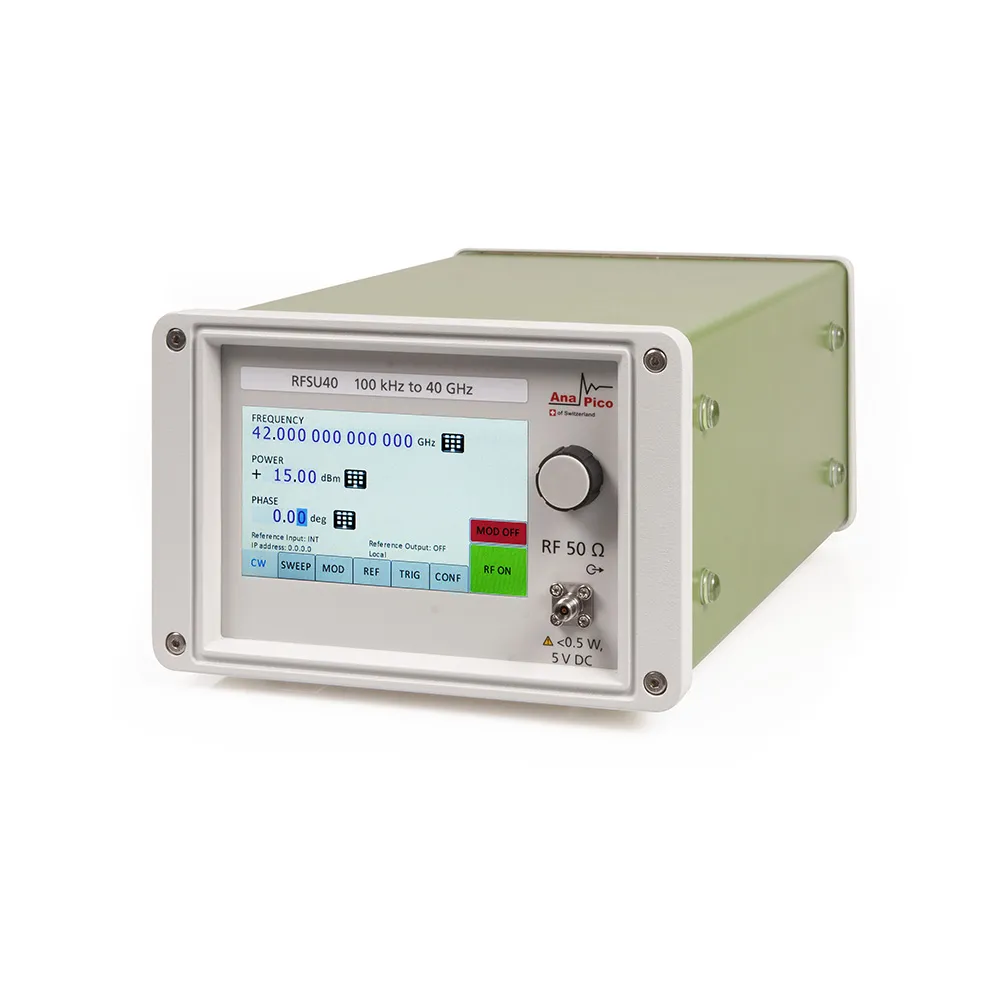

RFSU40 - Аналоговый генератор HI-END AnaPico от 100 кГц до 40 ГГц

Аналоговый генератор сигналов AnaPico RFSU40 от компании Anapico обладает сверхнизким уровнем фазового шума и быстрой перестройкой частоты и работающий в диапазоне частот от 100 кГц до 6 ГГц.

Серия аналоговых генераторов сигналов RFSU одновременно обеспечивает высокий уровень выходной мощности и низкий уровень нелинейных частотных искажений.

Аналоговый генератор RFSU40 обеспечивает аналоговое и цифровое свипирование, включая свипировние по списку, что позволяет устанавливать частоту, мощность и время выдержки индивидуально. Гибкие возможности запуска упрощают интеграцию с системами тестирования.

Применения

Особенности

Лаборатории исследований и разработок (НИОКР)
Образование
Производственные испытания и измерения
EMC / EMI тестирование

Компактный и прочный дизайн генератора работает на очень низком энергопотреблении постоянного тока (только 12 Вт), с небольшим тепловыделением. Это дает генераторам Anapico большое преимущество в лабораториях или на производственных испытательных объектах.

Модель	Диапазон частот	Разрешение по частоте	Удаленное управление	Фазовый шум 1 ГГц
RFSU6	100 кГц - 6 ГГц	0.001 Гц	Ethernet, USB, GPIB (SCPI v1999)	отстройка 10 Гц: -87 дБн/Гц (-100 дБн/Гц с опцией LN) отстройка 1 Гц: -130 дБн/Гц отстройка 20 Гц-145 дБн/Гц отстройка 100 Гц: -150 дБн/Гц
RFSU12	100 кГц - 12,75 ГГц	0.001 Гц
RFSU20	100 кГц - 20 ГГц	0.001 Гц
RFSU26	100 кГц - 26 ГГц	0.001 Гц
RFSU40	100 кГц - 40 ГГц	0.001 Гц

ДОСТУПНЫЕ ОПЦИИ:

Опция FS — Опция сверхбыстрая перестройка частоты
Опция ULN — Опция улучшенное значение уровня фазового шума
Опция VREF — Программируемый вход для опорного генератора
Опция PE4 — Опция электронный аттенюатор
Опция MOD — Установка аналоговой модуляции
Опция EB — Работа от внешнего аккумулятора
Опция 1URM — Опция исполнения прибора в корпусе для монтажа в 19 дюймовую стойку.
Опция LH — Лабораторный корпус с цветным сенсорным дисплеем

Диапазон частот	RFSU6: 100 кГц — 6 ГГц RFSU12: 100 кГц — 12 ГГц RFSU20: 100 кГц до 20 ГГц RFSU26: 100 кГц до 26,5 ГГц RFSU40: 100 кГц до 40 ГГц Разрешение: 0,001 Гц
Динамический диапазон	– 20 — +25 дБм / – 80 — +25 дБм (с опцией PE4)
Скорость переключения	500 мкс (20 мкс с опцией FS)
Фазовый шум на 1 ГГц	отстройка 10 Гц: -87 дБн/Гц (-100 дБн/Гц с опцией LN) отстройка 1 Гц: -130 дБн/Гц отстройка 20 Гц-145 дБн/Гц отстройка 100 Гц: -150 дБн/Гц
Дистанционное управление (SCPI v1999)	Ethernet, USB, GPIB (SCPI v1999)
Модуляции	Импульсная, AM, FM, PM
Размеры (W x L x H) Вес	173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in] 2.5 kg
