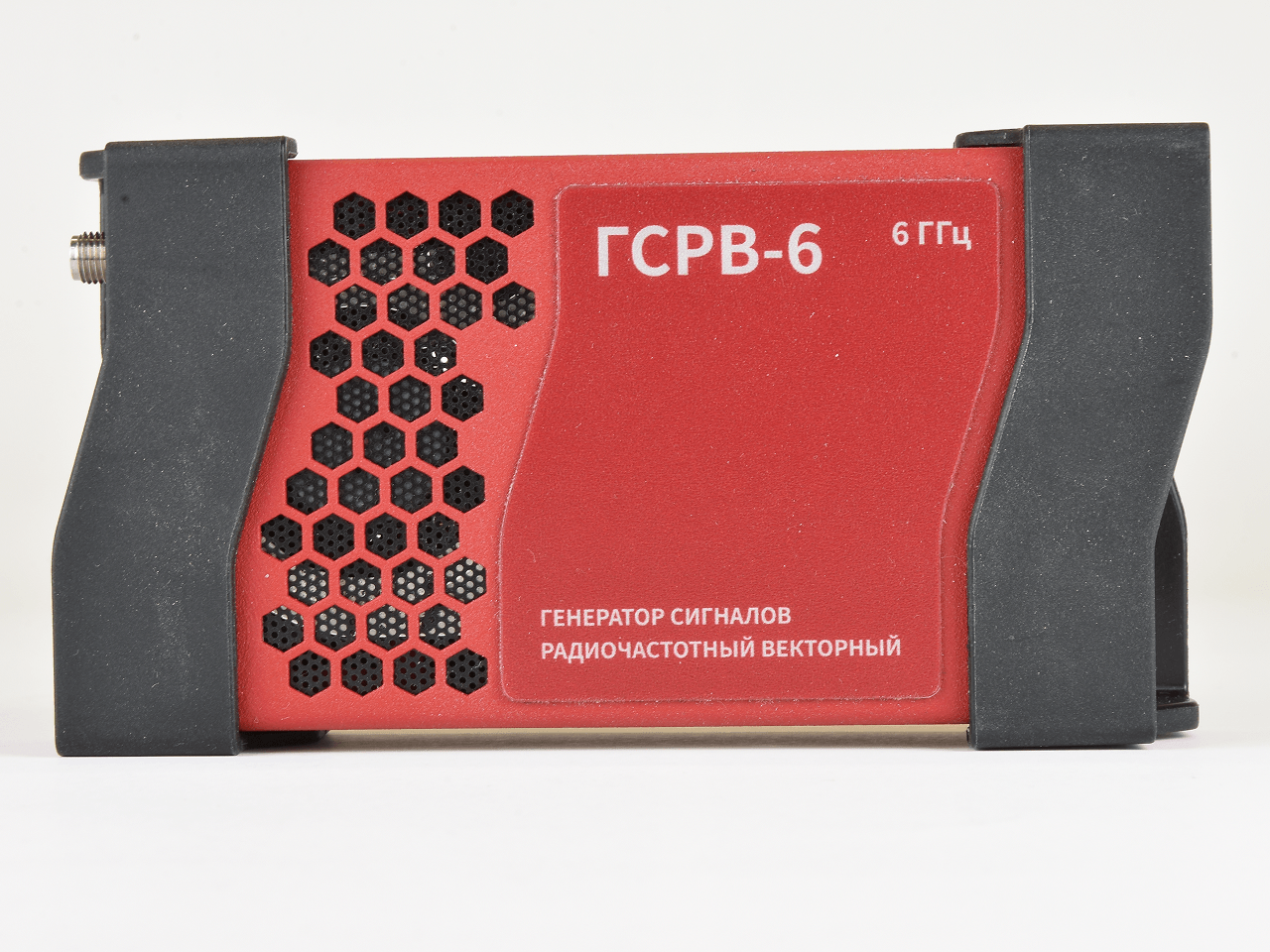

ГСРВ-6 - векторный генератор сигналов

Описание
Характеристики
Комплектация

описание

Диапазон частот 100 кГц — 6 ГГц
Ширина полосы модулированного сигнала: 100 МГц (воспроизведение из встроенной памяти), 50 МГц воспроизведение в реальном времени
Опционально: Ширина полосы модулированного сигнала: 320 МГц (воспроизведение из встроенной памяти), 50 МГц воспроизведение в реальном времени
Встроенная память: 128 МБ( стандартно), 1 ГБ ( с опцией полосы 320 МГц)
Фазовый шум на несущей 1 ГГц при отстройке 100 кГц -127 дБн/Гц
Уровень выходного сигнала: -100 дБм - +10дБм
Гармоники <-50 дБн, при выходной мощности 0 дБм, >500 МГц
Интерфейс управления – USB 3.0/2.0 порт type С
Windows 11/10 (x86、x64), Debian 12/11/10 (x64、AArch64)Питание:
Двухпортовая конфигурация: порт питания (5 В 2 А) + порт данных (5 В 1 А)
Однопортовая: USB PD 5 В 3 А через порт данных
Потребление: 9–11 Вт база; +3 Вт опция 11; +1 Вт опция 12

Физические параметры:

Размер (с пластиковыми бортиками) – 132х71х34 мм
Вес (с пластиковыми бортиками) – 423 г
Температура эксплуатации – 0…+50 °C (стандарт), опция Т: -40…+65 °C
РЧ выход: SMA (F), 50 Ом

Виды сигналов:

Базовая комплектация: однотоновый сигнал, свипирование (частота/амплитуда/список), IQ поток, многотоновый сигнал
Опция 73 (программная): АМ/ЧМ/ИМ, пилообразный, шумоподобный, BPSK/QPSK/QAM

Опции аппаратные:

• 01 – генератор OCXO
• 11 – улучшенный фазовый шум
• 12 – 320 МГц/1 ГБ
• 13 – GNSS
• 20 – плата MUXIO
• Т – расширенный температурный диапазон

• Частота: 100 кГц – 6 ГГц, разрешение 0,1 Гц аналоговый режим / <1 мкГц цифровой режим
• Опционально нижняя частота от 9 кГц
• Полоса модуляции из памяти: 100 МГц (опция 12 — 320 МГц)
• Потоковый режим: 50 МГц (опция 12 — тоже 50 МГц)
• Память: 128 МБ стандарт, 1 ГБ с опцией 12
• Частота IQ модулирующего генератора: до 125 МГц стандарт, до 400 МГц опция 12
• EVM: 0,7% тип (1 ГГц, 1 MSPS QAM16)
Спектральная чистота:
• Фазовый шум (1 ГГц, отстр. 100 кГц): -127 дБн/Гц стандарт; опция 11: -132 дБн/Гц
• На 6 ГГц (100 кГц): -112 дБн/Гц стандарт; опция 11: -117 дБн/Гц
• Гармоники (1 ГГц, 0 дБм): < -50 дБн; на 3 и 6 ГГц: < -60 дБн
• Негармонические составляющие: < -60 дБн
Выходная мощность:
• 100 МГц: -100 … +10 дБмВт
• 1 ГГц: -100 … +14 дБмВт
• 3 ГГц: -100 … +15 дБмВт
• 6 ГГц: -100 … +7 дБмВт
• Погрешность амплитуды: ±1.5 дБ (> -50 дБмВт)
Опорные генераторы:
• TCXO стандарт: старение <10-6/год, темп. дрейф <10-6
• OCXO опция 01: дрейф <0.15*10-6
• Внешний опорный вход (MMCX, ≥1,5 В) и выход (MCX, 100 МГц)
• Опция 13: вход GNSS антенны (SMA)
Управление и совместимость:
• USB 3.0/2.0 Type C
• Windows 11/10 (x64), Debian 12/11/10 (x64, AArch64)

- Генератор сигналов
- USB флеш диск с ПО
- USB 3.0 кабель 2 шт
- блок питания
- опции по заказу
