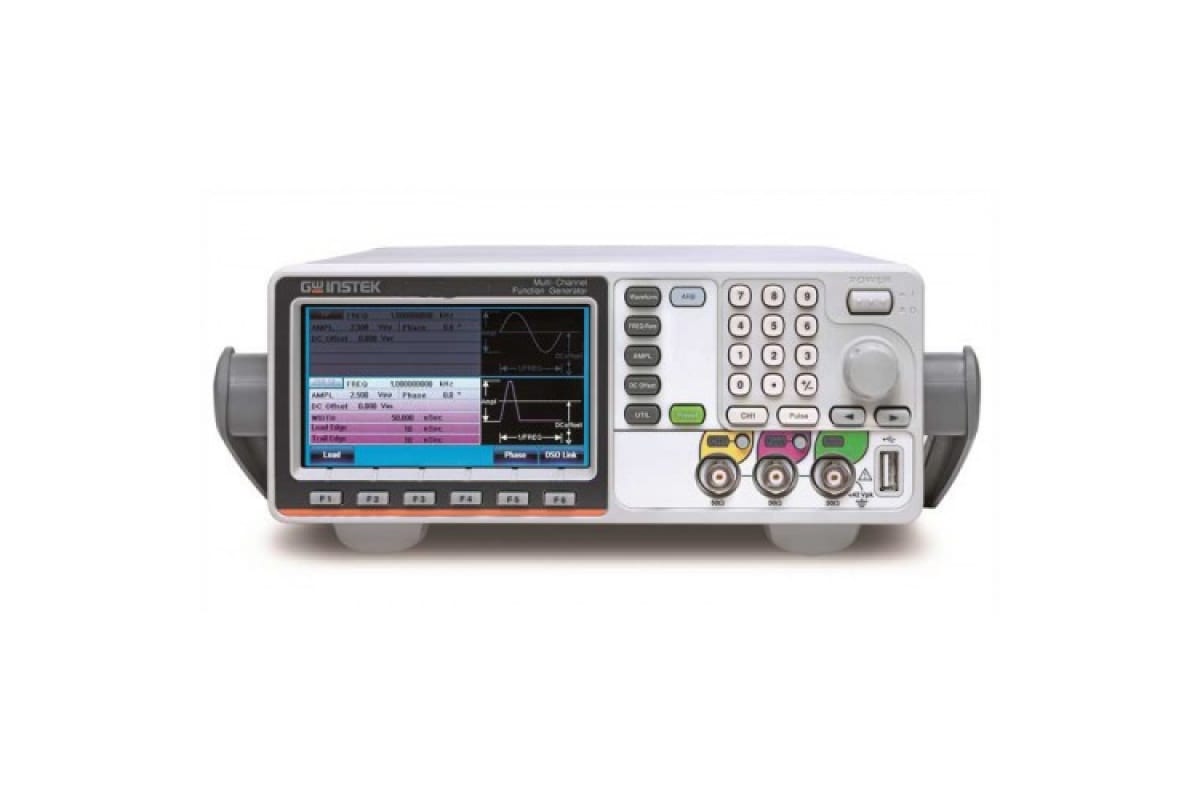

Многофункциональный генератор GW Instek MFG-72120MA – прибор с поддержкой двух выходных каналов, который способен генерировать импульсы с заданными характеристиками. Подключение внешних источников синхросигнала, например, осциллографов, осуществляется через специальный разъем на корпусе.

Основные характеристики:

• 2 независимых канала.
• Генератор импульсов работает в частотном диапазоне от 1 мкГц до 20 МГц.
• Амплитуда колебаний с постоянным смещением в 10 Впик при сопротивлении 50 Ом.
• Генерирование сигнал синусоидальной формы в диапазоне частот от 1 мкГц до 10 МГц в постоянном режиме.
• Встроенный усилитель сигналов 0 Гц - 100 кГц с усилением 20 дБ и входным сопротивлением 10 кОм.

Выходы устройства полностью независимы друг от друга и имеют полную гальваническую разводку. Дополнительно предусмотрен вход для подключения источника синхронизации, вход для внешнего модулированного сигнала и выход ТТЛ. Это обеспечивает диагностику одновременно двух устройств, что важно при работе в лаборатории.

Режимы модуляции генератора GW Instek MFG-72120MA работают в диапазонах AM/FM/PM/FSK/PWM. Благодаря этому, вы можете подключать и тестировать радиопередатчики и приемники.

Частотомер генератора работает в диапазоне от 5 Гц до 150 МГц и оснащен АЦП с разрешающей способностью 8 бит. Это позволяет проводить комплексную диагностику оборудования без использования дополнительных контрольно-измерительных устройств.

В комплекте с устройством поставляется специализированное программное обеспечение AWES с библиотекой сигналов, которая содержит большое количество готовых образцов, включая "белый шум", различные цифровые коды, Манчестер и многие другие.

Управление генератором GW Instek MFG-72120MA осуществляется с помощью панели кнопок и цветного ЖК-дисплея, что позволяет использовать генератор без подключения к компьютеру. USB-порт предназначен для подключения генератора к ПК для удаленного управления.

Генератор сигналов произвольной формы оснащен ЦАП на 14 бит с частотой дискретизации 200 МГц. Это позволяет работать с 66 встроенными формами сигналов.

Встроенная память позволяет сохранить до 10 ячеек форм сигналов и 10 профилей настройки. Благодаря этому, уменьшается время работы с однотипным оборудованием.
