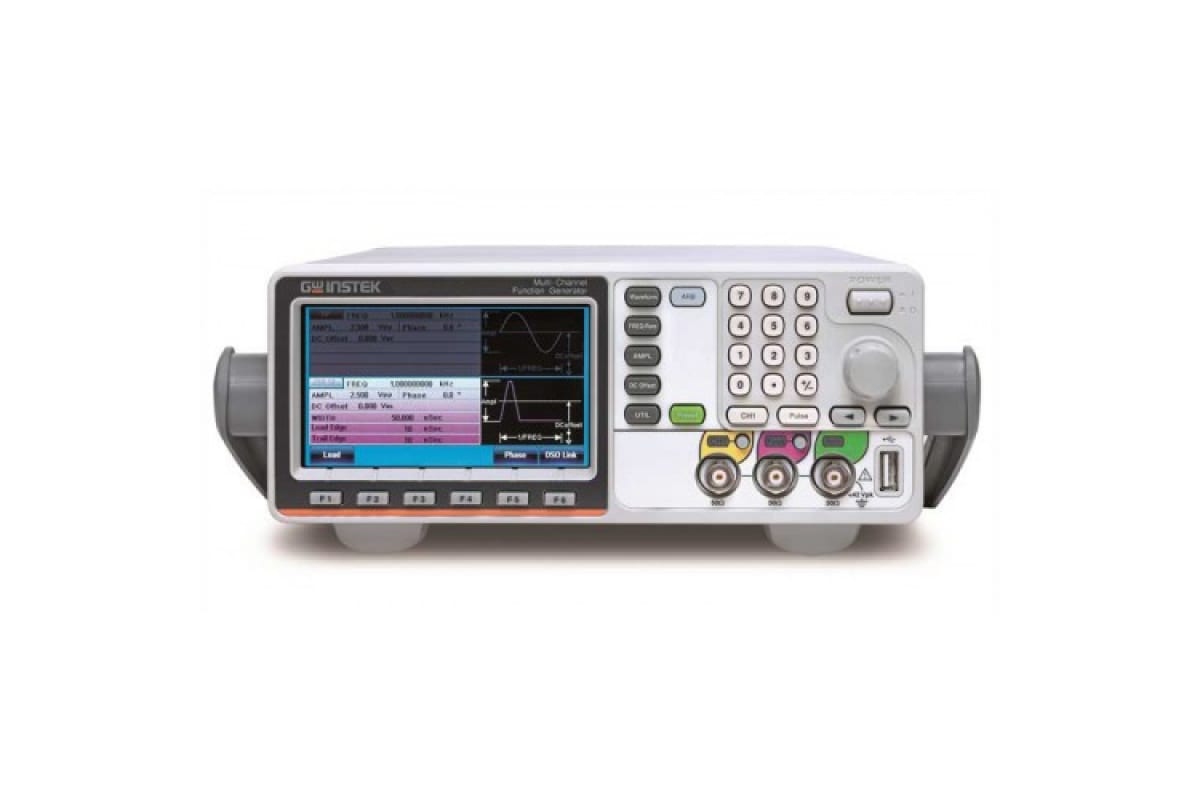

Многофункциональный генератор GW Instek MFG-72160MF – устройство с тремя независимыми каналами, которое генерирует заданные последовательности электронных импульсов и сигналы с определенной формой. Основная сфера применения генератора – разработка, наладка, ремонт и обслуживание электронных устройств и приборов радиосвязи.

Генератор имеет три выхода для разных сигналов , выход ТТЛ и вход для подключения внешнего источника синхронизации. Независимые выходы выполнены с полной гальванической развязкой с дополнительным изолирующим слоем между разъемами для одновременного подключения 2 устройств. Поддерживается возможность подключения источника питания постоянного тока, что позволяет увеличить амплитуду напряжения выхода до 42 В.

Прибор поддерживает технологию DWR . Сигнал, захваченный на осциллографе GW Instek, может быть сохранен, загружен на генератор GW Instek MFG-72160MF и воспроизведен с повторением всех характеристик, что удобно при работе с однотипным оборудованием.

Управление генератором осуществляется с помощью панели кнопок и цветного ЖК-дисплея, что позволяет использовать генератор без подключения к компьютеру.

Подключение к ПК через USB-кабель позволяет работать с приложением AWES. Эта программа предоставляет возможность самостоятельно сформировать сигнал с нужными характеристиками. Его можно создать с нуля или загрузить из каталога с возможностью корректировки сигналов.

В приборе установлен 14-битный ЦАП с частотой дискретизации оборудования 200 МГц. Память генератора GW Instek MFG-72160MF на 16 тысяч точек и 66 встроенных форм сигналов позволяет использовать готовые настройки.

Генератор импульсов работает в частотном диапазоне от 1 мкГц до 25 Мгц. Третий канал служит для вывода генерируемых высокочастотных сигналов. Предусмотрена возможность формирования различных форм аналогового сигнала.

Другие особенности устройства:

• Имеется 10 ячеек для форм сигнала.
• Встроенный частотомер, работающий в диапазоне от 5 Гц до 150 МГц.
• Амплитуда от 1 мВ до 2,5 Впик.
• Порт USB, который может работать в двух режимах.
