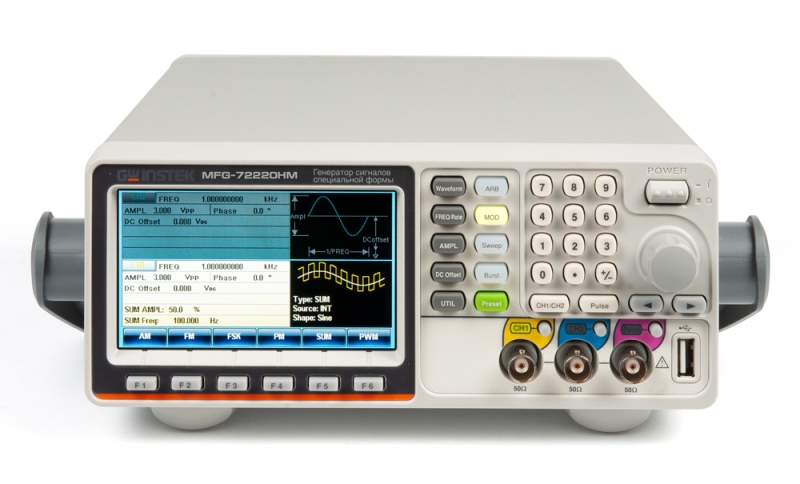

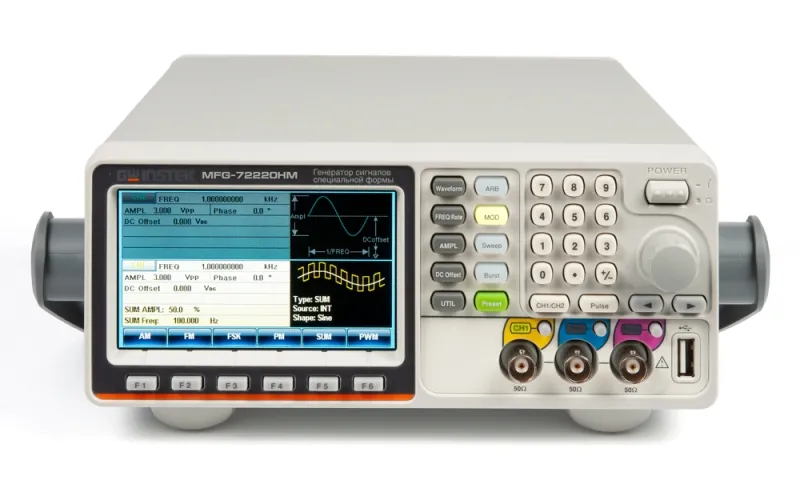

Описание генератора сигналов специальной формы MFG-72220HM:

·       Генератор «2 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 200 МГц, генератор импульсов до 25 МГц;

·       Диапазон частот Кан1/ Кан2 (синус): 1 мкГц…200 МГц, разрешение 1 мкГц (прямой цифровой синтез/ DDS);

·       Погрешность установки частоты 2*10-5;

·       Разрядность ЦАП 14 бит; частота дискретизации 250 МГц;

·       Память для формирования СПФ: 16К точек (10 ячеек);

·       Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных специальных форм;

·       Все выходы гальванически полностью развязаны;

·       Виды модуляции: AM/ ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst);

·       Режим формирования сигнала произвольной формы (ARB);

·       Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить);

·       Вход синхронизации и внешней модуляции/выход ТТЛ;

·       Встроенный частотомер: 5 Гц…150 МГц;

·       Возможность объедения до 4 генераторов «Ведущий-Ведомый»: для формирования многоканальной системы синфазных выходов (до 8 каналов);

·       Большой цветной графический ЖК-дисплей 11 см (480 х 272);

·       Интерфейс: USB (host/ device), LAN;

·       Возможность сохранения и загрузки данных с USB-flash;

·       Программное обеспечение AWES для формирования сигналов произвольной формы.
