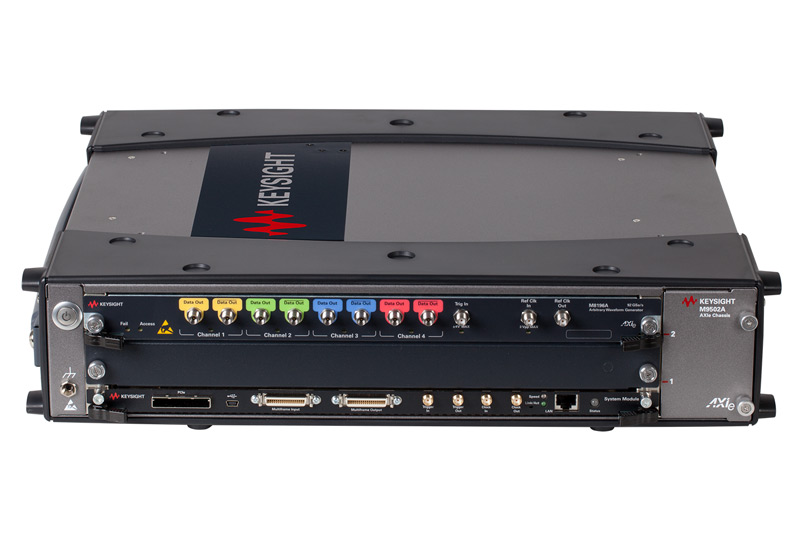

генератор сигналов произвольной формы Keysight M8196A сочетает высочайшее быстродействие, широкий диапазон частот и высокую плотность каналов.
Прибор имеет частоту дискретизации до 92 Гвыб./с и обеспечивает формирование сигналов со скоростью передачи данных до 64 Гбод одновременно по 4 каналам в однослотовом модуле в формате AXIe.

Основные области применения

Для решения прикладных задач со скоростями передачи данных 200 Гбит/с, 400 Гбит/с и 1 Тбит/с требуется новый класс генераторов сигналов, обеспечивающих одновременно высокое быстродействие, точность и гибкость при формировании сигналов.

• Когерентные оптические системы (LR4, CFP2, ACO и др.) — четыре синхронизированных канала обеспечивают эмуляцию и предыскажения двух независимых сигналов с I/Q модуляцией со скоростью до 64 Гбод
• Тестирование приемников в предельных режимах — особенно удобно для тестирования многоуровневых и многоканальных интерфейсов (NRZ, PAM4, PAM8, DMT и др.) со скоростью передачи данных до 64 Гбод
• Квантовая физика и перспективные исследования — формирование любых сигналов произвольной формы, задаваемых математическими формулами, сверхкоротких прецизионных импульсов и сверхширокополосных импульсов с линейной частотной модуляцией

Основные возможности и технические характеристики

Функциональные возможности

• Генератор сигналов произвольной формы с высочайшим быстродействием, широким диапазоном частот и высокой плотностью каналов
• Высокая плотность каналов: 1, 2 или 4 канала в каждом модуле в формате AXIe (число каналов можно увеличить с помощью программной лицензии
• Встроенная функция калибровки частотной и фазовой характеристики для обеспечения высокой чистоты выходного сигнала
• Встроенные входы и выходы тактового сигнала

Основные характеристики

• Частота дискретизации: до 92 Гвыб./с, вертикальное разрешение 8 бит
• Аналоговая полоса частот: до 32 ГГц
• Выходное напряжение: до 1 В (размах) для несимметричных сигналов и до 2 В (размах) для дифференциальных сигналов; окно напряжения: от –1,0 В до +2,5 В
• Формирование сигналов со скоростью до 64 Гбод и выше
• Глубина памяти сигналов произвольной формы: до 512 тыс. выборок на каждый канал
• Сверхнизкий уровень собственного джиттера
• Время нарастания/спада (между уровнями 20% и 80%): менее 9 пс (с коррекцией АЧХ)
