Спецификация (spec): представляет гарантированные характеристики калиброванного прибора, который хранился не менее 2 часов в диапазоне рабочих температур от 0 до 50 ° C, если не указано иное, и после 1–часового прогрева.

Спецификации включают погрешность измерений. Данные, представленные в этом документе, являются спецификациями, если не указано иное.

Типичный (typ): описывает дополнительную информацию о характеристиках продукта, на которую не распространяется гарантия на продукт. 80% устройств демонстрируют производительность, превосходящую технические характеристики, с достоверностью 95% при комнатной температуре (приблизительно 25 ° C). Типичные характеристики не включают погрешность измерений.

Номинальный (nom): описывает ожидаемую среднюю производительность или атрибут, производительность которого определяется конструкцией, например разъем 50 Ом. Эти данные не являются достоверными и измеряются при комнатной температуре (приблизительно 25 ° C).

Измеренный параметр (meas): описывает атрибут, измеренный на этапе проектирования для передачи ожидаемой производительности, такой как изменение амплитуды во времени. Эти данные не гарантированы и измеряются при комнатной температуре (приблизительно 25 ° C).

Все вышесказанное применимо при использовании прибора с настройками по умолчанию, если не указано иное.

В этом техническом описании приведены основные параметры производительности векторных адаптеров UXG. Все опции, упомянутые в этом техническом описании, описаны в руководстве по настройке векторных адаптеров UXG (5992–2332EN).

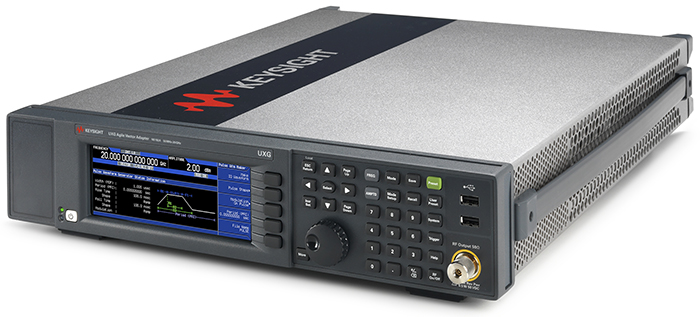

Это комбинированный технический паспорт для векторного адаптера UXG N5194A и векторного адаптера UXG N5192A 2, модифицированная версия. Если не указано иное, все спецификации, типичные, номинальные и измеренные значения, описанные в этом техническом паспорте, будут одинаковыми для N5194A и N5192A и будут применяться:

• При использовании векторного адаптера N5194A UXG вместе с генератором сигналов N5193A UXG agile с опциями EP1 повышенный фазовый шум, FR1 высокое частотное разрешение, скорость переключения SS2/SS4 и интерфейс ввода-вывода CC1 LVDS.

Примечание:

• Минимальными параметрами, необходимыми для правильной работы, являются скорость переключения SS2 / SS4 и интерфейс ввода-вывода CC1 LVDS.
• Для модели N5194A UXG agile vector adapter с частотой 40 ГГц (опция 540) требуется только генератор сигналов N5193A UXG agile с частотой 20 ГГц для работы во всем частотном диапазоне 40 ГГц.
• Когда векторный адаптер N5192A UXG используется вместе с генератором сигналов N5191A UXG agile с опциями FR1 с точным частотным разрешением, скоростью переключения SS3 и интерфейсом ввода-вывода CC1 LVDS.
