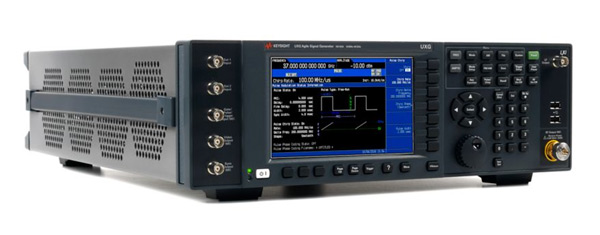

N5193A - Генератор сигналов UXG серии X до 40 ГГц

Генератор сигналов с быстрой перестройкой частоты N5193A UXG серии X охватывает диапазон частот от 10 МГц до 40 ГГц и обеспечивает быстрое переключение частоты, амплитуды и фазы.

Моделирование сложных сценариев сигналов для тестирования радиолокационных систем, средств радиоэлектронной борьбы и антенного оборудования
Возможность использования в качестве настраиваемого имитатора работы радиоэлектронных средств, который позволяет моделировать сложные сценарии сигналов с целью повышения достоверности тестирования систем радиоэлектронной борьбы
Возможность использования механизма дескрипторов импульсов (PDW) для создания длинных последовательностей и независимого управления характеристиками импульсов
Точное моделирование реалистичных сценариев множественных помех: время обновления дескрипторов импульсов от 180 нс, формирование импульсов длительностью от 10 нс, а также импульсных сигналов с линейной частотной модуляцией, частота которых изменяется в пределах от 10% до 25% от частоты несущей

Модели	Описание
N5193A-520	Генератор сигналов с быстрой перестройкой частоты UXG серии X, 10 МГц - 20 ГГц
N5193A-540	Генератор сигналов с быстрой перестройкой частоты UXG серии X, 10 МГц - 40 ГГц
Опции	Описание
N5193A-1EM	Move All Connectors to Rear Panel
N5193A-1ED	Type-N (f) RF Output Connector
N5193A-FR1	0.001 Hz Frequency Resolution
N5193A-UNT	AM, FM, Phase Modulation, LF Output, and Narrowband Chirp
N5193A-WC1	Wideband Chirp
N5193A-PM1	Pulse Modulation
N5193A-SS1	1 µs Switching Speed
N5193A-SS4	180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode)
N5193A-EP1	Enhanced Phase Noise
N5193A-AT2	Add Mechanical + Solid-State Attenuator Assembly
N5193A-CC1	100-Pin I/O Interface (for Binary Input)
N5193A-CC2	50-Pin I/O Interface (for BCD Input)
N5193A-CC3	10 Gigabit Ethernet I/O Interface
N5193A-1A7	Calibration + Uncertainties + Guardbanding
N5193A-A6J	ANSI Z540-1-1994 Calibration
N5193A-UK6	Commercial Calibration Certificate with Test Data
N5193A-AXT	Hard transit case
N5193A-SSD	Additional removable solid state drive
1CM104A	Rack mount flange kit 132.6mm H (3U) - two flange brackets- Palette 2015
1CN107A	Handle kit 132.6mm H (3U) - two front handles- Palette 2015
1CP108A	Rack mount flange and handle kit 132.6mm H (3U) - two brackets and front handles- Palette 2015
1CN007A	Handle Kit 132.6mm H (3U) - Two Front Handles
1CP008A	Rackmount Flange and Handle Kit 132.6mm H (3U) - Two Brackets and Front Handles
34192A	3U Dual Flange Kit
1CC131A	LVDS cable, 1.5m length
1CC132A	BCD cable, 1.5m length
1CC133A	10 Gigabit fiber optic cable, 2m length, and two SFP+ transceivers
1CC150A	UXG SSD drive tray assembly with 512 GByte SSD
1CC145A	UXG SSD empty drive tray assembly, no SSD included
R-51B-001-3C	Extended Warranty - Return to Keysight - 3 years
R-51B-001-5C	Extended Warranty - Return to Keysight - 5 years
R-51B-001-7C	Extended Warranty - Return to Keysight - 7 years
R-51B-001-10C	Extended Warranty - Return to Keysight - 10 years
R-50C-011-3	Calibration Plan - Return to Keysight - 3 years
R-50C-011-5	Calibration Plan - Return to Keysight - 5 years
R-50C-011-7	Calibration Plan - Return to Keysight - 7 years
R-50C-011-10	Calibration Plan - Return to Keysight - 10 years
R-50C-016-3	Keysight Calibration + Uncertainties + Guardbanding - 3 years
R-50C-016-5	Keysight Calibration + Uncertainties + Guardbanding - 5 years
R-50C-066-3	Poverka Service - 3 Years (for use in Russia only)
R-50C-066-5	Poverka Service - 5 Years (for use in Russia only)
N5193AU	Upgrades for UXG Agile Signal Generator - N5193A
N5193AU-FR1	0.001 Hz Frequency Resolution
N5193AU-UNT	AM, FM, Phase Modulation, LF Output, and Narrowband Chirp
N5193AU-WC1	Wideband Chirp
N5193AU-PM1	Pulse Modulation
N5193AU-EP1	Enhanced phase noise
N5193AU-SS1	1 µs Switching Speed
N5193AU-SS4	180 ns PDW Update Rate (Normal or List Mode) or 370ns Latency (fast CW mode) 250 ns Switching Speed
N5193AU-1S4	Upgrade std speed to SS4, 540 units with prefix less than 5646, hardware + license
N5193AU-2S4	Upgrade SS1 to SS4, 540 units with prefix at or greater than 5646, or any 520 unit, license only
N5193AU-3S4	Upgrade SS1 to SS4, 540 units with prefix less than 5646, hardware + license
N5193AU-4S4	Upgrade SS2 to SS4, 540 units with prefix less than 5646, hardware + license
N5193AU-AT2	Add Mechanical + Solid-State Attenuator Assembly
N5193AU-R2C	Revision to current, core instrument firmware enhancements license
N5193AU-CC1	100-pin I/O interface (for binary input)
N5193AU-CC2	50-pin I/O interface (for BCD input)
N5193AU-CC3	10 Gigabit Ethernet I/O Interface
N5193AU-SSD	Additional Removable Solid-State Drive

Внесен в Госреестр	Да
Опции расширения диапазона частот	20, 40 GHz
Уровень производительности	◆◆◆◆◆◇
Выходная мощность на частоте 1 ГГц	-130 дБм до +10 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц	-143 дБн/Гц
Переключение частоты	≤180 нс
Уровень гармоник на частоте 1 ГГц	≤ -50 дБн
Полоса IQ модуляции, внутренняя/внешняя	-
Негармонические составляющие на частоте 1 ГГц	≤ -70 дБн
Режим свипирования	· Список · Streaming
Режим генератора модулирующих сигналов	-
Программное обеспечение: задачи общего назначения	· Амплитудная, частотная, фазовая модуляция · Многофункциональный генератор · Импульсные сигналы · Генератор импульсных последовательностей · Импульс с линейной частотной модуляцией
ПО: сотовая/беспроводная связь	-
Программное обеспечение: аудио и видео вещание	-
ПО:обнаружение/позиционирование/слежение/навигация	Multi-Emitter Scenario Generation
Объем памяти для воспроизведения сигналов	-
Частотная модуляция: макс.девиация (несущая 1 ГГц)	50 МГц
Частот. модуляция: полоса частот (девиация 100кГц)	от 0 до 10 МГц
Фазовая модуляция: макс. девиация (норм. полоса)	-
Фазовая модуляция: макс. девиация (широкая полоса)	-
Амплитудная модуляция: максимальная глубина	80%
Амплитудная модуляция: полоса частот	от 0 до 10 мГц
Наличие измерительных приложений	Да
