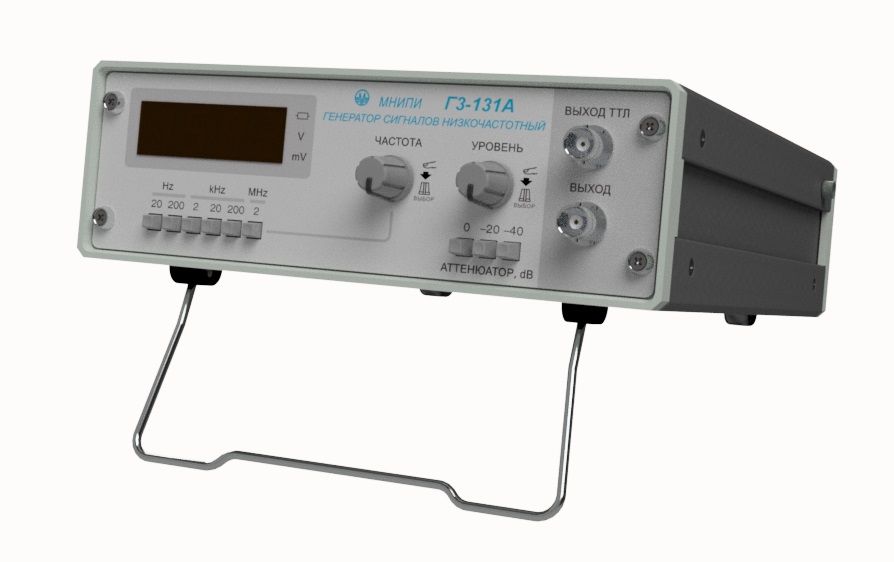

Г3-131А - Генератор сигналов низкочастотный

Описание
Характеристики
Комплектация

Генератор Г3-131А предназначен для формирования сигналов синусоидальной и прямоугольной форм.

Основными преимуществами прибора являются:

широкий диапазон частот;
малые искажения синусоидальных сигналов;
калиброванный выход по среднеквадратическому значению напряжения;
цифровая индикация и выход сигналов ТТЛ уровня;
высокая точность установки частоты во всем рабочем диапазоне;
возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);
простота в регулировке и высокая надежность.

Задающий генератор прибора выполнен на микросхеме прямого цифрового синтеза DDS. Для обеспечения спектральной чистоты синусоидального сигнала установлен фильтр низкой частоты седьмого порядка.

Выбор поддиапазона и шага устанавливаемой частоты, величины устанавливаемого выходного уровня осуществляет микропроцессорное устройство, управляемое переключателями частоты и уровня и соответствующими N-кодерами.

Информация о процессе и результатах установок отображается на индикаторе. Генератор имеет встроенное программное обеспечение, осуществляющее функции сбора и обработки данных.

Элементная база и конструктивные особенности обеспечивают непрерывную работу Г3-131А в течение 16 ч при сохранении своих технических характеристик.

Прибор соответствует требованиям по электромагнитной совместимости, внесен в Госреестр средств измерений Российской Федерации.

Область применения: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Форма сигнала	синусоидальная, прямоугольная (ТТЛ)
Диапазон частот	от 2 Гц до 2 МГц
Погрешность установки частоты	не более ±0,05 %
Нестабильность частоты	не более 0,02 % за 15 мин
Амплитуда сигнала	не менее 5 В на нагрузке 600 Ом не менее 10 В без нагрузки
Пределы регулировки уровня выходного сигнала	от 1 мВ до 3,75 В (скз) на нагрузке 600 Ом от 2 мВ до 7,5 В (скз) без нагрузки
Неравномерность уровня сигнала относительно 1 кГц	не более 2 % на частотах от 20 Гц до 200 кГц не более 5 % на частотах от 200 кГц до 2 МГц
Коэффициент гармоник	не более 0,3 % на частотах от 2 до 19,999 Гц не более 0,2 % на частотах от 20 Гц до 100 кГц не более 1 % на частотах от 100 кГц до 2 МГц
Параметры сигнала прямоугольной (ТТЛ) формы	лог. «1» ³ 2,4 В; лог. «0» ≤ 0,4 В длительность фронта, среза не более 100 нс
Диапазон рабочих температур	от минус 10 °С до плюс 40 °С
Питание	~230 В, 50 Гц; 10 В×А

Генератор сигналов низкочастотный Г3-131А, кабель сетевой, кабель №1, нагрузка 600 Ом, вставка плавкая, руководство по эксплуатации, методика поверки. Переход П-01, кабель № 3 поставляются по отдельному заказу.
