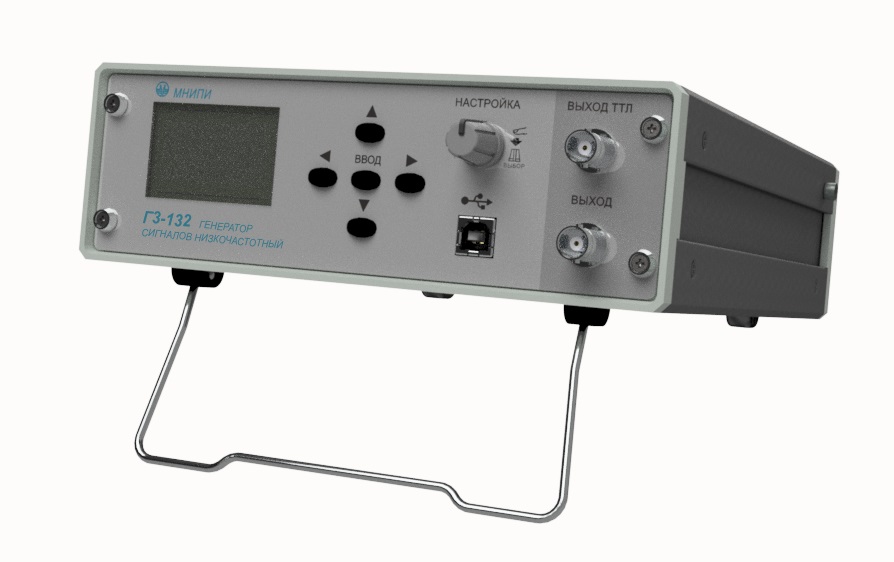

Г3-132 - Генератор сигналов низкочастотный

Описание
Характеристики
Комплектация

Генератор сигналов низкочастотный ГЗ-132 предназначен для формирования сигналов синусоидальной и прямоугольной (ТТЛ) форм.

Основными преимуществами прибора являются:

высокое разрешение по частоте (5 десятичных разрядов при начальной дискретности 0,1 Гц);
точность установки частоты во всем рабочем диапазоне;
широкий диапазон частот;
малые искажения синусоидальных сигналов;
цифровая индикация;
выход сигналов ТТЛ уровня;
калиброванный выход по среднеквадратическому значению напряжения и размаху сигнала;
возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха);
простота в регулировке и высокая надежность.

Задающий генератор Г3-132 выполнен на микросхеме DDS формирователя частоты. Спектральная чистота синусоидального сигнала обеспечивается фильтрами низкой частоты шестого и седьмого порядка.

Выбор значения и дискретности установки частоты, величины устанавливаемого уровня выходного сигнала осуществляет микропроцессорное устройство, управляемое кнопками.

Информация о процессе и результатах установок отображается на индикаторе. Генератор имеет встроенное программное обеспечение, осуществляющее функции сбора, обработки, отображения, хранения и передачи измеренных данных. Управление режимами работы может осуществляется и по интерфейсу USB.

Элементная база и конструктивные особенности обеспечивают непрерывную работу Г3-132 в течение 16 ч при сохранении своих технических характеристик.

Прибор соответствует требованиям по электромагнитной совместимости, поставляется с поверкой, внесен в Госреестр средств измерений Российской Федерации.

Область применения: исследование, настройка и испытание систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Форма сигнала	синусоидальная, прямоугольная (ТТЛ)
Диапазон частот	от 0,1 Гц до 10 МГц
Погрешность установки частоты	не более ±0,02 %
Нестабильность частоты	не более 0,01 % за 15 мин
Амплитуда сигнала	не менее 2,5 В на нагрузке 50 Ом не менее 5 В без нагрузки
Пределы регулировки уровня выходного сигнала	от 2 мВ до 1,85 В (скз) на нагрузке 50 Ом от 4 мВ до 3,75 В (скз) без нагрузки
Неравномерность уровня сигнала относительно 1 кГц	±5 % на частотах от 0,1 до 10 Гц ±2 % на частотах от 10 Гц до 1 МГц ±10 % на частотах от 1 до 10 МГц
Коэффициент гармоник	не более 0,2 % на частотах от 10 до 99,999 Гц не более 0,07 % на частотах от 100 Гц до 20 кГц не более 0,2 % на частотах от 20,001 до 120 кГц не более 1 % на частотах от 120,01 кГц до 1 МГц не более 4 % на частотах от 1,0001 до 10 МГц
Параметры сигнала прямоугольной (ТТЛ) формы в диапазоне частот от 0,1 Гц до 2 МГц	лог. «1» ³ 2,4 В; лог. «0» ≤ 0,4 В длительность фронта, среза не более 100 нс
Диапазон рабочих температур	от минус 10 °С до плюс 40 °С
Питание	~230 В, 50 Гц; 10 В×А

Генератор сигналов низкочастотный, кабель сетевой, кабель №1, нагрузка 50 Ом, вставка плавкая, руководство по эксплуатации, методика поверки. Переход П-01, кабель № 3 поставляются по отдельному заказу.
