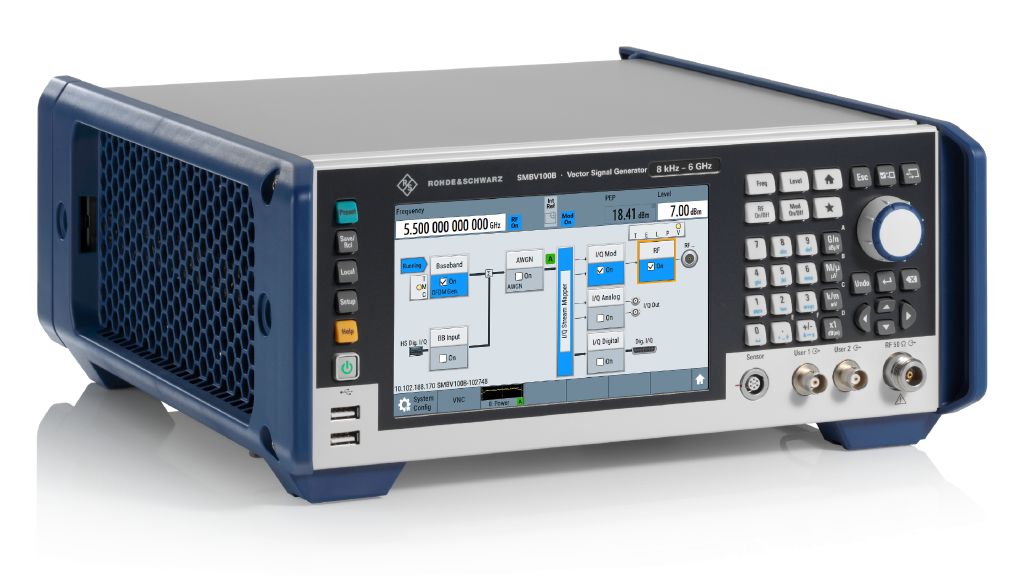

SMBV100B с опцией SMBVB-B103 - векторный генератор сигналов от 8 кГц до 3 ГГц

Описание
Характеристики
Комплектация

Назначение векторного генератора сигналов SMBV100B:

Векторный генератор сигналов SMBV100B предназначен для получения модулированных сигналов любой сложности. Это могут быть как сигналы с аналоговой модуляцией (АМ, ЧМ, ФМ), так и с цифровой модуляцией (ASK, PSK, FSK, QAM и прочее), радарных сигналов (ЛЧМ, код Баркера, произвольные импульсные последовательности) в соответствии с настройками пользователя или в соответствии с выбранным стандартом связи. В отличие от предыдущей версии генератора (SMBV100A) этот генератор имеет значительно большую полосу модуляции, более высокую выходную мощность, пониженный фазовый шум, большой сенсорный экран. При этом внешние размеры новой модели остались практически неизменными.

Особенности векторного генератора сигналов SMBV100B:

Описание векторного генератора сигналов SMBV100B:

Отличительной особенностью SMBV100B являются его параметры: высочайшая выходная мощность и широкая полоса встроенной модуляции, не доступные на данный момент другим производите

Оперативная готовность к задачам заказчика

В отличие от предыдущей версии – генератора SMBV100A – модернизация генератора SMBV100B значительно упростилась и требует минимальных затрат времени. Даже такие опции как расширение частотного диапазона и увеличение выходной мощности теперь могут быть активированы программным ключом на территории заказчика без необходимости посещения сервисного центра. Программным ключом также можно расширить полосу модуляции, увеличить размер памяти генератора произвольных форм (ARB) и задействовать практически любой тип модуляции, если это не было сделано в момент покупки прибора. Такой подход предоставляет пользователю гибко планировать затраты на покупку оборудования, расширяя функционал прибора по мере необходимости в кратчайшие сроки.

Удобство использования

Удобство работы с SMBV100B обеспечивается исключительно продуманным интерфейсом пользователя, которому разработчики уделили особое внимание. На большом сенсорном экране отображается блок-схема его текущей конфигурации, пути прохождения сигналов, а также значения различных параметров. Подключение и отключение нужного модуля выполняется простым нажатием на его пиктограмму. Такой подход позволяет бы- стро выбрать и настроить все необходимые параметры.

Встроенный регистратор макросов SCPI и генератор кода, автоматически записывающий все команды ручного управления, позволят минимизировать время, требуемое для автоматизации измерений, экономя ресурсы на разработку. Кроме того, эмуляция команд дистанционного управления других производителей – способствует легкой интеграции прибора в уже существующие измерительные комплексы, снижая объем работ и устраняя возможные риски при замене устаревшего оборудования.

Опции:

Модели	Описание
R&S SMBVB-B103	от 8 кГц до 3 ГГц (обязательно)
R&S SMBVBKB106	Расширение диапазона частот до 6 ГГц
Опции	Описание
R&S SMBVB-B1	Термостатированный опорный кварцевый генератор
R&S SMBVB-B1H	Термостатированный опорный кварцевый генератор с улучшенными характеристиками
R&S SMBVB-B3	Вход/выход опорной частоты 1 ГГц
R&S SMBVB-K704	Настраиваемый вход опорной частоты от 1МГц до 100 1МГц
R&S SMBVB-K31	Высокая выходная мощность
R&S SMBVB-B32	Сверхвысокая выходная мощность
R&S SMBVB-K90	Согласованность фаз
R&S SMBVB-K22	Импульсный модулятор
R&S SMBVB-K23	Генератор импульсов
R&S SMBVB-K24	Многофункциональный генератор
R&S SMBVB-K720	АМ/ЧМ/ФМ
R&S SMBVB-K17	Дифференциальные аналоговые входы/Q-выходы
R&S SMBVB-K511	Расширение памяти ARB до 512 мс выборки
R&S SMBVB-K512	Расширение памяти ARB до 1 GSample
R&S SMBVB-K513	Расширение памяти ARB до 2 Gsample
R&S SMBVB-K520	Расширение основной полосы частот в реальном времени
R&S SMBVB-K523	Расширение основной полосы частот до 240 МГц радиочастотной полосы пропускания
R&S SMBVB-K524	Расширение основной полосы частот до 500 МГц радиочастотной полосы пропускания
R&S SMBVB-K62	Аддитивный белый гауссов шум (AWGN)
R&S SMBVB-K80	Тестер частоты битовых ошибок
R&S SMBVB-K540	Отслеживание конвертов
R&S SMBVB-K541	Предварительное искажение AM/AM, AM/pM
R&S SMBVB-K544	Определяемая пользователем коррекция частотной характеристики
R&S SMBVB-K40	GSM/EDGE
R&S SMBVB-K41	EDGE Evolution
R&S SMBVB-K42	3GPP FDD
R&S SMBVB-K46	CDMA2000®
R&S SMBVB-K47	1xEV-DO
R&S SMBVB-K50	TD-SCDMA
R&S SMBVB-K51	TD-SCDMA enhanced BS/MS tests
R&S SMBVB-K54	IEEE 802.11 (a/b/g/n/j/p)
R&S SMBVB-K55	EUTRA/LTE
R&S SMBVB-K60	Bluetooth® EDR
R&S SMBVB-K61	Генерация постоянного сигнала с несколькими несущими
R&S SMBVB-K83	3GPP FDD HSPA/HSPA+, enhanced BS/MS tests
R&S SMBVB-K84	EUTRA/LTE Release 9 and enhanced features
R&S SMBVB-K85	EUTRA/LTE Release 10 (LTE advanced)
R&S SMBVB-K86	IEEE 802.11ac
R&S SMBVB-K87	1xEV-DO Rev. B
R&S SMBVB-K89	NFC A/B/F
R&S SMBVB-K112	LTE Release 11 and enhanced features
R&S SMBVB-K113	LTE Release 12
R&S SMBVB-K114	OFDM signal generation
R&S SMBVB-K115	Cellular IoT
R&S SMBVB-K117	Bluetooth® 5.0
R&S SMBVB-K119	LTE Release 13 and 14
R&S SMBVB-K131	LORA
R&S SMBVB-K142	IEEE 802.11ax
R&S SMBVB-K143	Cellular IoT enhancements
R&S SMBVB-K144	5G NR
R&S SMBVB-K240	GSM/EDGE
R&S SMBVB-K241	EDGE Evolution
R&S SMBVB-K242	3GPP FDD
R&S SMBVB-K244	GPS
R&S SMBVB-K246	CDMA2000®
R&S SMBVB-K247	1xEV-DO Rev A
R&S SMBVB-K250	TD-SCDMA
R&S SMBVB-K251	TD-SCDMA enhanced BS/MS tests
R&S SMBVB-K252	DVB-H
R&S SMBVB-K253	DAB/T-DMB
R&S SMBVB-K254	802.11a/b/g/n
R&S SMBVB-K255	EUTRA/LTE
R&S SMBVB-K260	Bluetooth® EDR
R&S SMBVB-K261	Multicarrier CW signal generation
R&S SMBVB-K262	Additive White Gaussian Noise (AWGN)
R&S SMBVB-K266	Galileo
R&S SMBVB-K283	3GPP FDD HSPA/HSPA+, enhanced BS/MS tests
R&S SMBVB-K284	EUTRA/LTE Release 9 and enhanced features
R&S SMBVB-K285	EUTRA/LTE Release 10 (LTE advanced)
R&S SMBVB-K286	IEEE 802.11ac
R&S SMBVB-K287	1xEV-DO Rev. B
R&S SMBVB-K289	NFC A/B/F
R&S SMBVB-K294	Glonass 1 satellite
R&S SMBVB-K298	Modernized GPS
R&S SMBVB-K407	Beidou
R&S SMBVB-K412	LTE Release 11 and enhanced features
R&S SMBVB-K413	EUTRA/LTE Release 12
R&S SMBVB-K414	OFDM signal generation
R&S SMBVB-K415	Cellular IoT
R&S SMBVB-K416	DVB-S2/DVB-S2X
R&S SMBVB-K417	Bluetooth® 5.0
R&S SMBVB-K418	Verizon 5GTF signals
R&S SMBVB-K419	LTE Release 13 and 14
R&S SMBVB-K431	LORA
R&S SMBVB-K442	IEEE 802.11ax
R&S SMBVB-K443	Cellular IoT enhancements
R&S SMBVB-K444	5G NR
R&S SMBVB-K200	50 waveform
R&S SMBVB-K300	Pulse sequencing
R&S SMBVB-K301	Enhanced pulse sequencing
R&S SMBVB-K308	DF
R&S SMBVB-K350	DFS signal generation
R&S SMBVB-K44	GPS
R&S SMBVB-K66	Galileo
R&S SMBVB-K94	Glonass
R&S SMBVB-K98	Modernized GPS
R&S SMBVB-K106	SBAS/QZSS
R&S SMBVB-K107	BeiDou
R&S SMBVB-K108	GNSS real world simulation
R&S SMBVB-K109	GNSS realtime interface
R&S SMBVB-K133	Single-satellite GNSS
R&S SMBVB-K134	Upgrade to dual-frequency GNSS
R&S SMBVB-K135	Upgrade to triple-frequency GNSS
R&S SMBVB-K136	Add 6 GNSS channels
R&S SMBVB-K137	Add 12 GNSS channels
R&S SMBVB-K111	GBAS
R&S SMBVB-K151	ILS
R&S SMBVB-K152	VOR
R&S SMBVB-K153	DME
R&S SMBVB-K360	eraGlonass test suite
R&S SMBVB-K361	eCall test suite
R&S SMBVB-B80	Removable mass storage
R&S SMBVB-B81	Rear panel connector for RF path
R&S SMBVB-Z10	Spare CFAST card
R&S ZZA-KNA33	19" rack adapter
R&S TS-USB1	USB serial adapter for RS-232 remote control
R&S DCV-2	Documentation of calibration values
R&S ACASMBV100	R&S®SMBV100B accredited calibration (ISO 17025, ISO 9000)

Параметр	Значение
Частотный диапазон	SMBVB-B103		от 8 кГц до 3 ГГц (режим НГ)
			от 1 МГц до 3 ГГц (режим I/Q)
	SMBVB-KB106		от 8 кГц до 6 ГГц (режим НГ)
			от 1 МГц до 6 ГГц (режим I/Q)
Дискретность установки частоты	0,001 Гц
Время установки частоты	< 1,2 мс
Стабильность опорного генератора (старение)	Стандартно		< 1 × 10^–6/год
	с опцией SMBVB-B1		< 1 × 10^–7/год
	с опцией SMBVB-B1H		< 3 × 10^–8/год
Вход для внешней опорной частоты	Стандартно		10 МГц (BNC (розетка))
	с опцией SMBVB-B3		100 МГц (BNC (розетка))
			1 ГГц (SMA (розетка))
	с опцией SMBVB- K704		от 1 МГц до 100 МГц (BNC (розетка))
Выход для опорной частоты	(форма сигнала – синус)
Внутренний источник	Стандартно		10 МГц (BNC (розетка))
Внешний источник	вх. частота: 10 МГц		10 МГц (BNC (розетка))
	с опцией SMBVB-B3		10, 100 МГц (BNC (розетка))
			1 ГГц (SMA (розетка))
	с опцией SMBB- K704		10 МГц (BNC (розетка))
Гарантированный уровень мощности выходного сигнала	Стандартно	200 кГц < f ≤ 1 МГц	от -110 дБм до +13 дБм
		1 МГц < f ≤ 10 МГц	от -110 дБм до +18 дБм
		10 МГц < f ≤ 6 ГГц	от -127 дБм до +18 дБм
	с SMBVB-K3	200 кГц < f ≤ 1 МГц	от -110 дБм до +13 дБм
		1 МГц < f ≤ 10 МГц	от -110 дБм до +21 дБм
		10 МГц < f ≤ 4 ГГц	от -127 дБм до +21 дБм
		4 ГГц < f ≤ 6 ГГц	от -127 дБм до +20 дБм
	с SMBVB-B32	200 кГц < f ≤ 10 МГц	от -110 дБм до +21 дБм
		10 МГц < f ≤ 6 ГГц	от -127 дБм до +25 дБм
Дискретность установки уровня	0,01 дБ
Погрешность установки уровня (при уровне > –90 дБм)	200 кГц < f ≤ 3 ГГц		< 0,5 дБ
	f > 3 ГГц		< 0,7 дБ
Время установки	< 1 мс (0,7 мс измеренное)
Чистота спектра
Гармонические составляющие	1 МГц ≤ f ≤ 6 ГГц		< -30 дБн
Фазовый шум (при отстройке 20 кГц на несущей)	1 ГГц		< –126 дБн/Гц, -132 дБн/Гц тип.
	3 ГГц		< –116 дБн/Гц, -122 дБн/Гц тип.
	6 ГГц		< –110 дБн/Гц, -116 дБн/Гц тип.
Типы модуляции
АМ, ЧМ, ФМ (SMBVB-K720)	Параметры смотрите в спецификации
ИМ (SMBVB-K22) (стандартно – внешняя, с SMBVB-K23 – внутренняя/внешняя)	время нарастания/спада		< 15 нс (transition type: Fast)
			< 200 нс (transition type: Smoothed)
	частота повторения		до 25 МГц
	минимальная длительность импульса		< 20 нс (transition type: Fast)
Векторная I/Q модуляция	Полоса модуляции		внешняя wideband I/Q:
			+/-25% от несущей (при f ≤4 ГГц)
			+/- 1 ГГц (при f > 4 ГГц)
			внутренняя baseband I/Q:
			+/-25% от несущей (при f ≤1 ГГц)
			+/- 250 МГц (при f > 1 ГГц)
Источники модуляции
Внутренний модулирующий генератор	Типы сигналов		Синусоидальный
	Диапазон частот		от 0,1 Гц до 1 МГц
2 НЧ генератора, генератор шума (SMBVB-K24)	Типы сигналов		Синусоидальный, импульсный, треугольный, трапецеидальный, шумоподобный
	Диапазон частот		Синус от 0,1 Гц до 10 МГц
	Полосы шумового сигнала		от 100 кГц до 10 МГц
	Импульсный, треугольный, трапецеидальный,		от 0,1 Гц до 1 МГц
Генератор импульсов (SMBVB-K23)	Режимы		Единичный / двойной импульс
	Период		от 40 нс до 100 с
	Длительность		от 10 нс до 1 с (единичный импульс)
	Джиттер		< 10 нс
Аналоговые входы для I/Q	BNC (розетка) на задней панели
Цифровые входы для I/Q (Digital baseband input)	Дискретизация		от 400 Гц до 200 МГц
	Разрешение		до 18 бит
	Полоса частот		160 МГц
Внутренний I/Q модулирующий генератор (Internal baseband)	Скорость выборки		600 МГц
	Разрешение		16 бит
I/Q baseband генератор – режим произвольной формы (ARB)
Длина записи	Стандартно		до 64 млн. отсчетов
	Опционально		256 млн./ 1/ 2 млрд. отсчетов
Полоса частот	Стандартно		до 120 МГц
	с SMBVB-K523/-К524		до 240 / 500 МГц
Типы сигналов	Маркерные (до 3), Многосегментные (до 1024), С несколькими несущими (до 512)
I/Q baseband генератор – кодер реального времени (режим цифровой пользовательской модуляции) (SMBVB-K520)
Типы модуляций	ASK, FSK, PSK, QAM
Параметры шумового сигнала (опц. SMBVB-K62 Additive white Gaussian noise)
Крест-фактор	> 15 дБ
Отношение С/Ш	от -50 дБ до +45 дБ
Ширина полосы	Стандартно		до 120 МГц
	с SMBVB-K523/-К524		до 240 / 500 МГц
Общая информация
Дисплей	7 дюймов, емкостной сенсорный
Питание	Сеть переменного тока: 100 В-240 В (50-60 Гц, 400 Гц)
Потребляемая мощность	Максимально 300 Вт
Габаритные размеры (Ш-В-Г), мм	344 × 153 × 372
Масса	10,5 кг

№	Наименование	Количество
1	Векторный генератор сигналов SMBV100B	1
2	Кабель питания	1
3	Краткое руководство	1
