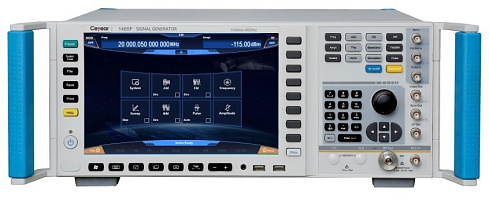

1465L - Генератор сигналов Ceyear 100 кГц - 67 ГГц

Максимальная выходная мощность достигает 1 Вт при частоте несущей 20 ГГц, а динамический диапазон выходной мощности достигает 150 дБ. Все эти технические характеристики могут соответствовать самым высоким требованиям, предъявляемым к испытаниям электромагнитных сигналов. Кроме того, генераторы сигналов обладают функциями высокоточной аналоговой развертки и высокопроизводительной аналоговой и импульсной модуляции, с максимальной полосой пропускания генератора с внутренней модуляцией до 10 МГц, различными формами сигналов, минимальной шириной импульса 20 нс и гибкими последовательностями импульсов, которые могут соответствовать требованиям тестирования аналоговых и импульсные модуляции. 10,1-дюймовый дисплей с разрешением 1280 × 800, а также ряд независимых режимов работы, таких как кнопки, мышь и сенсорные экраны, оснащены таким образом, чтобы улучшить пользовательский опыт и эффективность тестирования. Генераторы сигналов серии 1465 могут генерировать высококачественные непрерывные или модулированные сигналы, которые являются не только идеальным источником локальных колебаний и источником синхронизации, но и высокопроизводительным источником аналогового имитационного сигнала. Они в основном используются для оценки характеристик радаров, тестирования высокопроизводительных приемников и проверки параметров компонентов и т.д., И применимы к авиационному, аэрокосмическому, радиолокационному, коммуникационному и навигационному оборудованию и т.д.

Функции и особенности
·    Спектр высокой чистоты
·    Широкополосная и высокая выходная мощность
·    Высокая стабильность частоты и выходной мощности
·    Полная сериализация частотного диапазона
·    Высокоточная аналоговая развертка
·    Динамический диапазон сверхвысокой мощности
·    Превосходная аналоговая модуляция
·    Высокопроизводительная импульсная модуляция
·    Несколько интерфейсов расширения управления и функций

Спектр высокой чистоты
Генераторы сигналов серии 1465 способны выдавать чрезвычайно чистый спектр сигнала, тип. однополосный фазовый шум при частоте несущей 10 ГГц и смещении частоты 10 кГц -126 дБц/Гц, а при частоте несущей 1 ГГц и смещении частоты 10 кГц - 142 дБц / Гц, который может использоваться в доплеровском радаре, высокопроизводительной блокировке приемника и тесты селективности соседних каналов и являются идеальной альтернативой локальному генератору и тактовым сигналам с низким джиттером.

Широкополосная связь и высокая выходная мощность
В вариантах с высокой мощностью H05 тип. значения максимальной выходной мощности составляют +22 дБм для частоты 20 ГГц, +20 дБм для частоты 40 ГГц и +10 дБм для частоты 67 ГГц. С усиленной опцией высокой мощности H06 выходная мощность составляет +30 дБм (1 Вт). Если в вашем тесте требуются входные сигналы высокой мощности, необходимые тестовые сигналы могут быть получены без внешнего усилителя, и будут достигнуты более высокая точность и стабильность мощности.

Высокая стабильность частоты
Стабильность у генератора высока как для частоты, так и для мощности выходного сигнала. Скорость старения временной базы составляет ±5×10-8/год, а для временной базы с высокой стабильностью 10 МГц изменение в год составляет менее 0,5 Гц. Точность и стабильность выходной мощности весьма примечательны, т.е. после 15-дневного непрерывного включения питания в окружающей среде при температурном цикле 0ºC-50ºC изменение мощности составляет менее 0,2 дБ при той же температуре, а скорость изменения температуры для мощности составляет менее 0,01 дБ / ºC.

Удобное управление с помощью сенсорного экрана
На 10,1-дюймовом светодиодном дисплее с разрешением 1280×800 четко отображается информация о состоянии прибора. Заметное цветовое соответствие, правильное разделение функций и различные функциональные кнопки на панели обеспечивают вам свежий взгляд, простоту управления и более высокую эффективность тестирования. Кроме того, с помощью кнопок на панели прибором можно управлять независимо, управляя ручкой ввода, перемещая или щелкая по сенсорному экрану, а также используя внешнюю клавиатуру или мышь.

Высокоточная аналоговая развёртка
Полнодиапазонная высокоточная аналоговая функция развертки обеспечивает быструю развертку при тестировании широкополосной связи. Кроме того, для других ваших требований к тестированию предусмотрены пошаговая развертка и развертка по списку.

Динамический диапазон высокой мощности
Динамический диапазон 150 дБ от -130 дБм до +20 дБм является наилучшим выбором для тестирования высокочувствительного приемника.

Аналоговая модуляция
Благодаря модуляциям AM, FM и ΦM генератор поддерживает ввод ресурсов с внутренней и внешней модуляцией. Как для FM, так и для ΦM полоса пропускания модуляции составляет от постоянного тока до 10 МГц, в то время как для AM предусмотрены линейный и экспоненциальный режимы с линейной глубиной AM более 90%. Генератор сигналов с внутренней модуляцией, с диапазоном частот от постоянного тока до 10 МГц, разрешением 0,1 Гц и 7 модулированными формами сигналов, может выводить низкочастотные сигналы напрямую.

Импульсная модуляция
Глубина модуляции составляет более 80 дБ, время нарастания и спада составляет менее 10 нс, а минимальная длительность импульса составляет 20 нс. Поддерживаются тактовый вентиль и различные режимы внешнего запуска. Стандартный внутренний генератор импульсов с 6 режимами импульсов, длительностью импульса от 20 мс до 42 с и шагом 10 мс, имеет функцию последовательности импульсов, требуемую при радиолокационном тестировании.

Интерфейсы и расширения для управления прибором
USB, LAN, GPIB, интерфейс монитора и другие вспомогательные интерфейсы, в которых USB используется для передачи данных, подключения к клавиатуре / мыши и т.д., В то время как LAN и GPIB используются для управления программами, а интерфейс монитора - для внешнего отображения.

ПРИМЕНЕНИЕ
Комплексная оценка эффективности электронной системы
Генераторы сигналов серии 1465 с диапазоном частот от 100 кГц до 67 ГГц генерируют сигналы с высокой чистотой спектра, высокой выходной мощностью и замечательной стабильностью, которые могут быть использованы для комплексной оценки производительности таких электронных систем, как радиолокационная система, система радиоэлектронной борьбы, система оборудования связи, а также для решения таких задач индексного тестирования, как ширина полосы частот, чувствительность, динамический диапазон и интермодуляционные искажения.
Генераторы серии 1465 с чрезвычайно низким фазовым шумом в одной боковой полосе и превосходным подавлением негармоник могут выдавать идеально чистые сигналы, используемые при тестировании фазового шума, блока и селективности соседних каналов для высокопроизводительного приемника в радаре, системе радиоэлектронной борьбы или оборудовании связи.

Тестирование мощных устройств
Генераторы сигналов серии 1465 с максимальной выходной мощностью 1 Вт позволяют тестировать мощное устройство без внешнего усилителя и уменьшают потери тестовой системы, обеспечивая более высокую точность и стабильность мощности сигнала.

Испытание электрооборудования на долговечность
Все генераторы сигналов серии 1465 с диапазоном рабочих температур 0-50ºC обладают высокой стабильностью частоты и мощности и могут использоваться при испытании электрооборудования на долговечность, когда прибор должен быть включен в течение нескольких дней.

Замена сигнала возбуждения и гетеродина
Генераторы сигналов серии 1465 с чистым качеством сигнала и высокой выходной мощностью могут использоваться для возбуждения сигналов усилителей и в качестве идеальной альтернативы гетеродину в тестируемом оборудовании, таком как передатчик и приемник и т.д.

ДИАПАЗОН ЧАСТОТ ОТ	100 КГЦ
ДИАПАЗОН ЧАСТОТ ДО	10, 20, 40, 50, 67 ГГц
РАБОЧАЯ ТЕМПЕРАТУРА	ОТ 0°C ДО +50°C
РАЗРЕШЕНИЕ ПО ЧАСТОТЕ	0,001 ГЦ
МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ	МЕНЕЕ 400 ВТ
ГАРМОНИКИ	-55 ДБН
МАКСИМАЛЬНАЯ МОЩНОСТЬ	15ДБМ
РАЗРЕШЕНИЕ МОЩНОСТИ	0,01 ДБ
КСВН	<2
ИСТОЧНИК ПИТАНИЯ	100-120VAC, 50-60HZ; ИЛИ 200-240VAC, 50-60HZ (SELF-ADAPTIVE)
ИМПЕДАНC	50 Ω

ДИАПАЗОН ЧАСТОТ ОТ

100 КГЦ

ДИАПАЗОН ЧАСТОТ ДО

10, 20, 40, 50, 67 ГГц

РАБОЧАЯ ТЕМПЕРАТУРА

ОТ 0°C ДО +50°C

РАЗРЕШЕНИЕ ПО ЧАСТОТЕ

0,001 ГЦ

МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

МЕНЕЕ 400 ВТ

ГАРМОНИКИ

-55 ДБН

МАКСИМАЛЬНАЯ МОЩНОСТЬ

15ДБМ

РАЗРЕШЕНИЕ МОЩНОСТИ

0,01 ДБ

КСВН

ИСТОЧНИК ПИТАНИЯ

100-120VAC, 50-60HZ; ИЛИ 200-240VAC, 50-60HZ (SELF-ADAPTIVE)

ИМПЕДАНC

50 Ω
