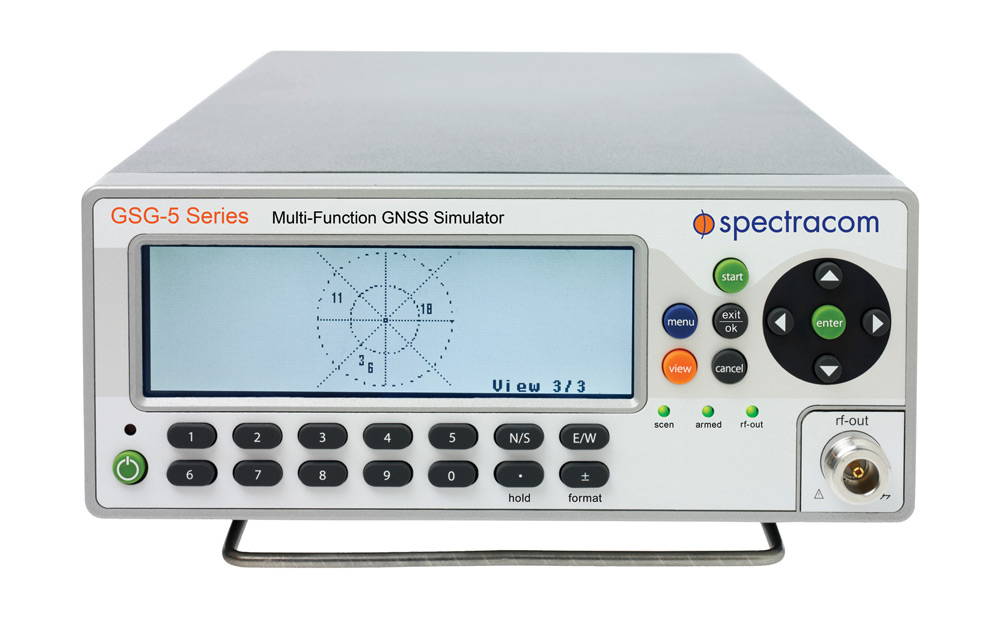

GSG-5 - имитатор сигналов ГНСС ГЛОНАСС/GPS/ GALILEO/SBAS

Описание
Характеристики
Комплектация

Имитатор сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5 предназначен для формирования радиочастотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС, GPS, Galileo, широкозонной дифференциальной подсистемы (ШДПС) SBAS.

Отличительные особенности имитатора сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5:

Универсальный 4 канальный генератор/имитатор сигналов GPS + опционально ГЛОНАСС и GALILEO;
Генерация сигнала в диапазоне L1 (1539 – 1627 МГц) + диапазон E1 (опция);
Выходной уровень: от – 65 до -160 дБм (разрешение 0,1 дБм, погрешность установки ±1 дБм);
Интегрированные готовые сценарии для тестирования;
Иммитация помех;
Генератор белого шума для проверки чувствительности приемников;
Выход 1PPS сигнала синхронизации;
Вход/выход опорной частоты 10 МГц;
Вход внешней синхронизации;
ПО StudioView для создания и редактирования сценариев для тестирования с возможностью визуального создания траекторий с помощью карт Google;
Ограничения сигналов GPS и ГЛОНАСС: по высоте 18240 м, по ускорению 4g, по скорости 515 м/с, рывок 20 м/с³;
Интерфейсы Ethernet, GPIB и USB;
Габариты 290x90x395 мм, масса 2,7 кг.

Число каналов 4 - GSG-5; 32 - GSG-62 ; 48 - GSG-63; 64 - GSG-64
Формат передачи данных GPS, 50 бит/с; ГЛОНАСС, 50 бит/с SBAS WAAS, EGNOS, GAGAN, MSAS, LUCH
Выходной уровень -65 … -160 дБм; точность ±1,0 дБм
Паразитная передача < -40 дБн
Гармоники < -40 дБн
Выход ОГ BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом
Выход 1-PPS стандартный импульсный выход 1 Гц (длительность 200 мс, джиттер 1 нс); уровень сигнала: 0…+2 В (на нагр. 50 Ом); уход частоты в реж. “удержание GPS”: 1 мкс за сутки
Условия эксплуатации 0°C … +50°C
Условия хранения -40°C … +70°C
Управляющий интерфейс GPIB (IEEE-488.2), USB (USBTMC-488), Ethernet (100/10 Mbps)
Напряжение питания 90 - 265 В; 45 - 440 Гц
Габаритные размеры 210 х 90 х 395 мм
Масса 2,7 кг

Генератор сигналов GSG-5	1 шт.
Соединительный кабель	1 шт.
Кабель USB	1 шт.
Адаптер SMA-N	1 шт.
Заводской сертификат калибровки	1 шт.
Кабель питания	1 шт.
Диск с Руководством по эксплуатации, и Руководством по программированию	1 шт.
