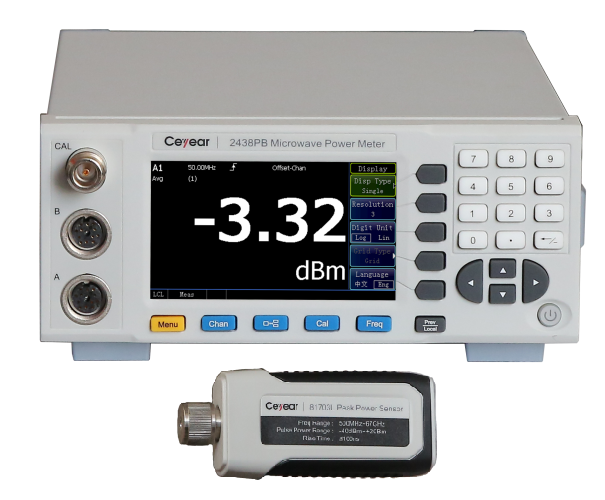

Особенности:

• Широкий диапазон частот: от 9 кГц до 500 ГГц
• Датчики обильной мощности: частота датчика мощности CW до 500 ГГц с макс. динамический диапазон 90 дБ, частота датчика пиковой мощности до 67 ГГц с макс. динамический диапазон 60 дБ
• Более 10 видов функций измерения и анализа параметров амплитуды и временной области для сигналов импульсной модуляции СВЧ / миллиметрового диапазона
• Измерение CW, пиковое измерение, статистическое измерение CCDF
• Технология внутренней калибровки
• Гибкие настройки списка смещения частотной характеристики с мощным аттенюатором или мощным направленным ответвителем для точного измерения мощности сигнала
• GPIB, LAN, USB, программируемое управление

Режим нескольких измерений

Когда датчик мощности CW подключен, он становится традиционным измерителем мощности CW. Прибор может точно измерять выходную мощность микроволн и миллиметровых волн в диапазоне частот от 9 кГц до 500 ГГц. Динамический диапазон измерения выходной мощности может достигать 90 дБ с одним датчиком.

Когда датчик пиковой мощности подключен, он становится высокопроизводительным измерителем пиковой мощности. Параметры амплитуды и временной области импульсно-модулированных сигналов в диапазоне частот 50–67 ГГц могут быть измерены и проанализированы.

В режиме статистических измерений прибору не нужны триггерные события для измерения, но он может осуществлять непрерывное измерение сигналов. CCDF представляет процент точки выборки в конкретной выборке, которая больше или равна определенному значению в выборке. Его также можно представить как 1 минус CDF.

Смещение частотной характеристики для измерения высокой мощности

Эта функция очень полезна при хранении мощного направленного ответвителя или мощного аттенюатора для измерения высокочастотного сигнала. После запуска функции смещения частотной характеристики измеритель мощности автоматически устанавливает коэффициент калибровки в соответствии с формой калибровки датчика и формой смещения частотной характеристики в процессе автоматической калибровки и измерения мощности и корректирует результаты измерения для обеспечения точности измерения. .

Внутренний нуль, быстрая калибровка

В датчике пиковой мощности используется технология внутренней калибровки нуля, которая делает скорость автоматической калибровки датчика пиковой мощности очень быстрой. Кроме того, его можно калибровать, не покидая измеряемых частей, а сигнал можно обнулить без прерывания подачи сигнала.

Сохранение и вызов информации о конфигурации

Чтобы сократить процесс дублирования, пользователь может сохранить до 10 конфигурационных данных узла измерителя мощности. Эти параметры конфигурации сохраняются в системе, и пользователь может сделать удобный вызов при проведении подобных измерений.

Программируемое управление

GPIB, LAN, управление USB, для построения системы.

Области применения:

В основном используется для калибровки и измерения средней мощности, пиковой мощности и мощности огибающей импульса микроволновых сигналов.

В режиме CW это универсальный измеритель мощности микроволн. В режиме измерения пиковых значений, посредством установки временной базы, прибор может автоматически измерять и анализировать более 10 видов параметров огибающей импульса сигнала импульсной модуляции СВЧ/миллиметрового диапазона, таких как пиковая мощность, мощность импульса, средняя мощность, выброс, время нарастания, время спада, максимальная амплитуда, нижняя амплитуда, ширина импульса, период импульса, рабочий цикл, время выключения, частота повторения импульсов и т. д.
