Частота

Диапазон

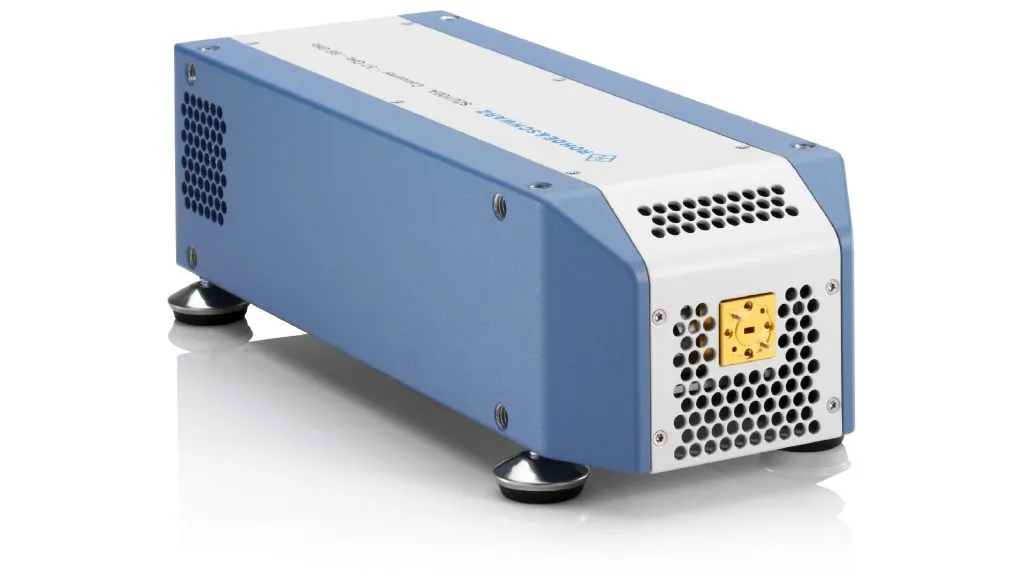

R&S^®SZU-B1066

от 58,32 ГГц до 64,80 ГГц ± ½ занимаемая полоса модуляции

Уровень

Диапазон настройки

от –100 дБмВт до +15 дБмВт

Номинальный диапазон

от –80 дБмВт до +5 дБмВт (PEP),
от –90 дБмВт до +10 дБмВт (PEP, тип.)

Погрешность уровня

характеристика настройки уровня: автоматическая, дрейф температуры меньше 5 градусов после внутренней регулировки

< 2 дБ

Диапазон непрерывной настройки уровня

характеристика настройки уровня: непрерывная настройка уровня

> 10 дБ (ном.)

Спектральная чистота

Гармонические составляющие

<–50 дБн

Негармонические составляющие

<–50 дБн

Субгармонические составляющие

уровень > –40 дБмВт

<–50 дБн

Широкополосный шум

отстройка от несущей > 30 МГц, полоса измерения = 1 Гц, CW, уровень = 10 дБмВт

усилитель мощности включен

–146 дБмВт (1 Гц) (изм.)

усилитель мощности выключен

нижний порог теплового шума (прибл. –174 дБмВт/Гц (изм.))

Однополосный фазовый шум с опцией R&S^®SMW-B22, установленной в генераторе R&S^®SMW200A

I/Q, отстройка от несущей = 20 кГц, полоса измерения = 1 Гц

f = 60,48  ГГц

<–98 дБн, –102 дБн (тип.)

Характеристики I/Q-модуляции

Полоса ВЧ-модуляции

fc = 58,32 ... 64,80 ГГц

2 ГГц

Неравномерность АЧХ в номинальной полосе ВЧ-модуляции

< 2,0 дБ

Просачивание несущей

относительно полного диапазона входного модулирующего сигнала

<–45 дБн

Подавление зеркальной боковой полосы частот для всего прибора в полосе модуляции

> 30 дБ, > 45 дБ (ном.)

Двухтональное IMD (2 несущих)

PEP = 0 дБмВт при разносе несущих до 2000 МГц

< –34 дБн (тип.)

EVM с BPSK, QPSK, 16QAM

60,48 ГГц, сигнал WLAN IEEE 802.11ad, полоса пропускания 1,76 ГГц

с опцией R&S^®SMW-B22, установленной в генераторе R&S^®SMW200A

мощность во временной области = 0 дБмВт

MCS 5 (BPSK)

< –31 дБ, < –34 дБ (изм.)

MCS 9 (QPSK)

< –31 дБ, < –34 дБ (изм.)

MCS 12 (16QAM)

< –31 дБ, < –34 дБ (изм.)
