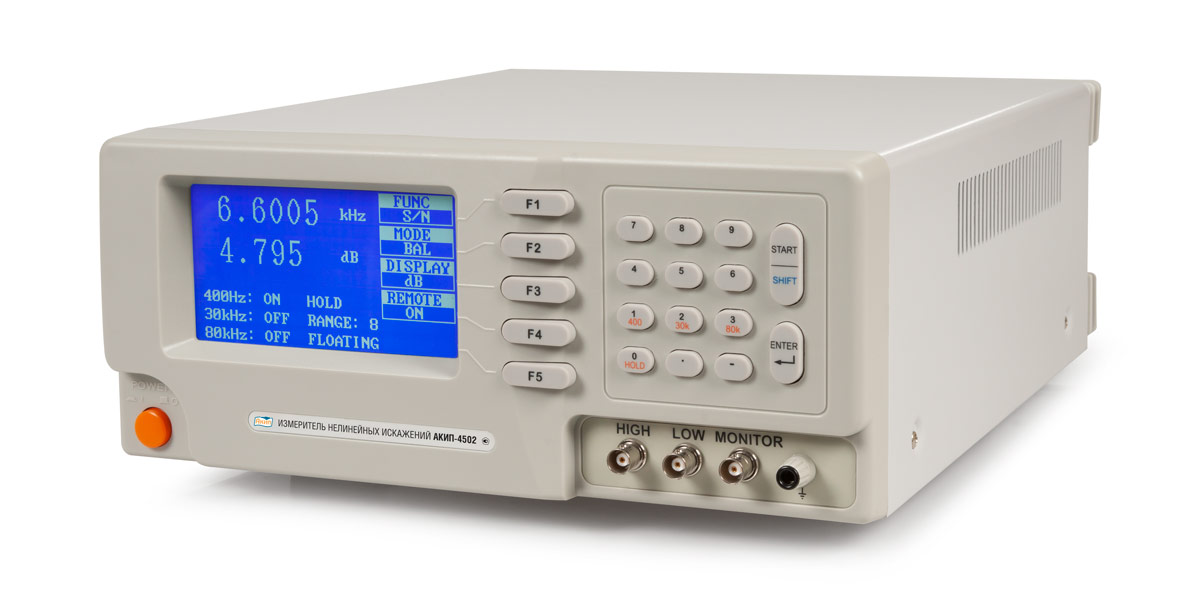

Описание измерителя нелинейных искажений АКИП-4502:

Измеритель нелинейных искажений АКИП-4502 (далее прибор) является высокоточным лабораторным прибором и предназначен для автоматического измерения коэффициента гармоник (коэф. нелинейных искажений/ КНИ) на несимметричном и симметричном входах (Imbalance/ Balance): среднеквадратического значения (RMS) напряжения переменного тока и частоты сигнала. Измеритель также обеспечивает измерение отношения полной мощности сигнала к сумме мощностей шумов и искажений (SINAD/ Signal-to-noise and distortion ratio), а также измерение отношения сигнал/ шум (S/N).

Прибор объединяет аналоговые и цифровые технологии, управление осуществляется при помощи встроенного микроконтроллера. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены входные гнезда (HIGH/ LOW), органы управления и графический ЖК-дисплей.

Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, далее вычисляются с отображением результатов измерения параметров на ЖК- индикаторе. Прибор имеет выход «Monitor», который может использоваться для наблюдения фигур Лиссажу с помощью осциллографа (X/ Y функция).

Измеритель имеет функции автоматического переключения диапазона, цифровой дисплей с автоматической десятичной точкой; блок функциональных клавиш ручного переключения; переключение дисплея напряжения и измерения искажения, отображение измеренного значения напряжения в Вольтах, мВ или dBm, отображение измеренного значения нелинейных искажений в виде % или dB, значения частоты в Гц или кГц.

Прибор может быть широко использован в учебных заведениях, технических колледжах, на заводах, в лабораториях и научноисследовательских институтах.

Особенности измерителя нелинейных искажений АКИП-4502:

·       Диапазон измерений КНИ: 0,03 % ... 100 %;

·       Режимы измерения: коэффициент нелинейных искажений, напряжение (с.к.з.), частота, сигнал/ шум (S/N), SINAD;

·       Рабочий диапазон 10 Гц ... 150 кГц;

·       Фильтры: ФВЧ 400 Гц, ФНЧ 30 кГц, 80кГц;

·       Диапазон частот Uвх: 10 Гц ... 750 кГц (несимм. вход); 10 Гц …300 кГц (симм. вх.);

·       Диапазон измеряемых частот в режиме частотомера: 10 Гц…750 кГц;

·       Автовыбор диапазона измерений (Auto range);

·       Выход «Monitor»: передача сигнала на осциллограф для отображения фигур Лиссажу;

·       Большой ЖКИ (2 шкалы, макс. 5 разрядов);

·       Интерфейс RS232.
