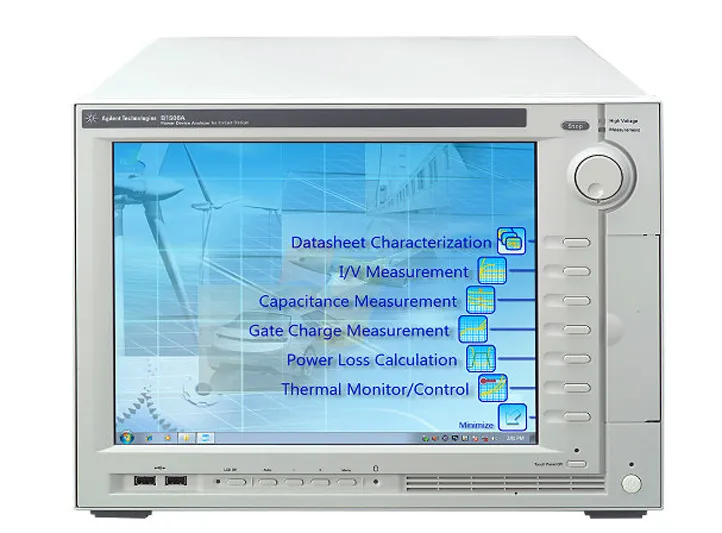

Анализатор мощных полупроводниковых приборов B1506A позволяет определять все параметры мощных устройств в широком диапазоне рабочих условий, в том числе, измерять вольт-амперные характеристики, напряжение пробоя, сопротивление в открытом состоянии, а также емкость трех выводов полевых транзисторов, заряд на затворе и потери мощности.

Анализатор B1506A имеет широкие функциональные возможности, включая тестирование в диапазоне напряжений до 3 кВ и тока до 1500 А, определение температурных зависимостей параметров в диапазоне от –50°C до +250°C, измерение параметров быстрых импульсов и измерение тока с разрешением в доли наноампер, что позволяет уверенно распознавать нестандартные устройства в реальных условиях эксплуатации схем. Единственный в своем роде программный интерфейс прибора предоставляет пользователю возможность отображения результатов измерений в привычном формате, что упрощает определение характеристик тестируемых устройств без предварительного специального обучения. Встроенная в устройство подключения схема коммутации поддерживает полностью автоматизированные испытания с возможностью автоматического переключения между измерениями высокого напряжения и сильного тока, а также измерениями вольт-амперных (ВАХ) и вольт-фарадных (ВФХ) характеристик.

Кроме того, уникальный сменный переходник тестовой оснастки исключает подключение кабелей, что позволяет избежать этих и других ошибок, связанных с человеческим фактором. Анализатор B1506A поддерживает полную автоматизацию тепловых испытаний, которая обеспечивается с помощью систем Thermostream или Thermal Plate. Так как тестируемое устройство находится в непосредственной близости от измерительных портов B1506A, отсутствует влияние паразитных составляющих, вносимых кабелями, которые используются для подключения к камере для температурных испытаний.

Благодаря этому прибор позволяет точно измерять очень большие значения тока — вплоть до 1500 А как при низкой, так и при высокой температуре.

Широкие возможности анализатора B1506A позволяют коренным образом изменить процесс создания устройств силовой электроники, помогая максимально повысить полезность конечных продуктов и сократить сроки их разработки.

Анализатор мощных полупроводниковых приборов B1506A имеет три опции, что дает возможность выбрать оптимальную конфигурацию для решения своих прикладных задач.

• B1506A-H21: комплект для измерений в диапазоне до 20 A и до 3 кВ
• B1506A-H51: комплект для измерений в диапазоне до 500 A и до 3 кВ
• B1506A-H71: комплект для измерений в диапазоне до 1500 A и до 3 кВ
