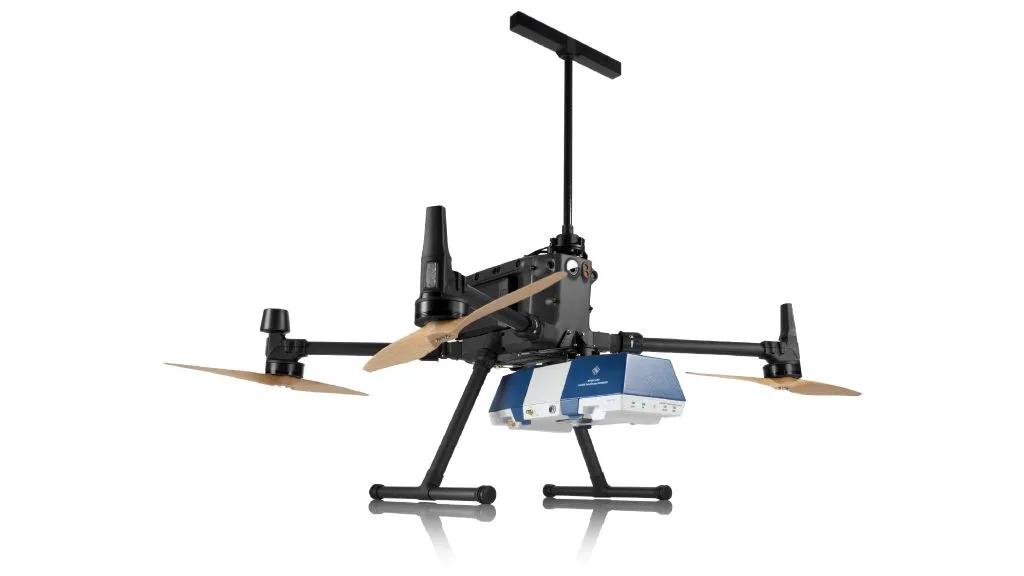

EVSD1000 - Аэронавигационный бортовой анализатор ОВЧ/УВЧ-сигналов

Расширяйте возможности проведения испытаний с нашим аэронавигационным бортовым анализатором, который устанавливается на борту беспилотных летательных аппаратов и обеспечивает прецизионные измерения в труднодоступных местах

Аэронавигационный бортовой анализатор ОВЧ/УВЧ-сигналов R&S®EVSD1000 — это анализатор уровня и модуляции сигналов, используемый на борту среднегабаритных беспилотных летательных аппаратов. Он выполняет измерения сигналов наземных станций ILS, GBAS и VOR на этапах их запуска в эксплуатацию, техобслуживания и ремонта, а также анализирует сигналы связи в системах управления воздушным движением (ATC COM). Его механическая и электрическая конструкция рассчитана на проведение измерений наземных навигационных систем с помощью беспилотных летательных аппаратов.

Ключевые факты

Прецизионный и воспроизводимый анализ сигналов наземных систем ILS, GBAS и VOR (в соответствии с ИКАО документ 8071 и ИКАО приложение 10)
Чрезвычайно компактная конструкция со встроенной батареей и модулем передачи данных (Wi-Fi)
Высокая скорость динамических измерений, 100 записей данных в секунду
Одновременный анализ курсовых и предупредительных сигналов в двухчастотных (2F) системах инструментальной посадки (ILS)
Опции подробного анализа в частотной и временной областях

Превосходная работа системы на борту БПЛА

· Измерение уровней с максимальной точностью

· Превосходная входная чувствительность, эффективный преселектор

· Прецизионный анализ модуляции в реальном масштабе времени

· Улучшенная наземная инспекция

· Надежное измерение параметров идентификаторов

Широкие возможности настройки для решения специальных задач

· Одновременный анализ курсовых и предупредительных сигналов (R&S®EVSG-K1);

· Подробный анализ сигналов VOR (R&S®EVSG-K2);

· Испытания систем наземного спутникового функционального дополнения (GBAS) для спутниковой навигации (R&S®EVSG-K4);

· Анализ сигналов связи для УВД (R&S®EVSG-K6);

· Высокая скорость измерений и встроенный регистратор данных

· Анализ ВЧ-спектра (R&S®EVSG-K10) и анализ спектра звуковых частот (R&S®EVSG-K11);

· Анализ во временной области (R&S®EVSG-K12);

· Потоковая передача I/Q-данных (R&S®EVSG1-K25);

Предназначен для инспекции на БПЛА

· Интеграция в измерительные системы БПЛА

· Антенна (R&S®EVSD1-Z3);

· Дополнительная батарея для автономного питания (R&S®EVSD1-Z1);

· Компактный, надежный, легкий

· Подробный анализ в соответствии с требованиями ИКАО

· Простое дистанционное управление

· Эксплуатация, ремонт и обслуживание
