Измерительный приемник серии Keysight N5531X X предлагает 2 типа конфигураций:

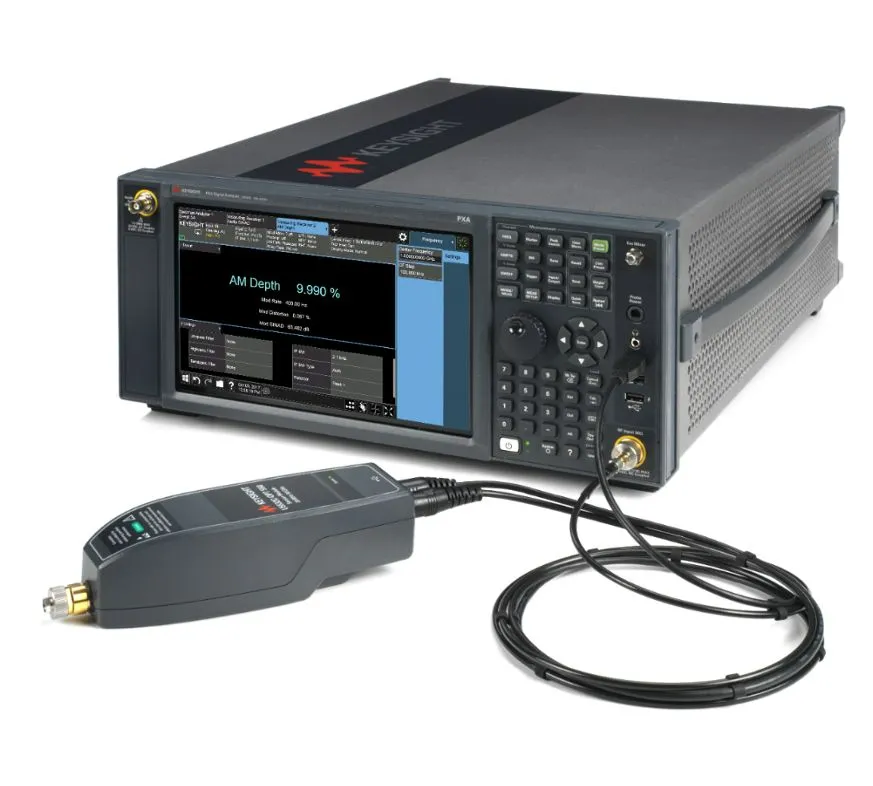

1. Первичная конфигурация - “универсальное” решение, состоящее из анализатора сигналов N9030B PXA с поддержкой нескольких касаний с приложением измерительного приемника N9091EM0E и сенсорного модуля USB U5532C;

2. Альтернативная конфигурация - комбинация N9030B PXA с приложением N9091EM0E, измерителя мощности N191xA EPM или серии P. , и модуль датчика N5532B. Для достижения оптимальных результатов измерений, как указано, необходимо применять наилучшие методы метрологии и соблюдать требуемые условия эксплуатации прибора.

PXA является основным прибором измерительного приемника N5531X. Для соответствия спецификациям N5531X должны выполняться условия использования прибора PXA, указанные в руководстве по спецификации PXA.

Дополнительные условия, необходимые для соответствия техническим требованиям

• Компоненты системы находятся в пределах своего цикла калибровки

• Настроенное измерение радиочастотного уровня настроено на режим высокой точности; Измерения должны быть завершены в течение 20 минут после установки опорного уровня

• При выполнении измерений модуляции быстрый режим устанавливается в положение Выкл

• Для центральной частоты <20 МГц применяется соединение по постоянному току

• Срок хранения или эксплуатации не менее 2 часов при рабочей температуре от 20 до 30 °C

• PXA был включен не менее 30 минут с включенным автоматическим выравниванием или, если выбрано Автоматическое выравнивание выключено, должна быть запущена программа Align All Now: o В течение последних 24 часов и

o Каждый раз, когда температура окружающей среды изменяется более чем на 3 ° C

o После того, как анализатор проработает при рабочей температуре не менее 2 часов

• Для измерения аналоговой модуляции требуется прямое соединение между PXA и тестируемым устройством (DUT) для достижения наилучшей производительности и соответствия спецификациям для всех тестируемых частот
