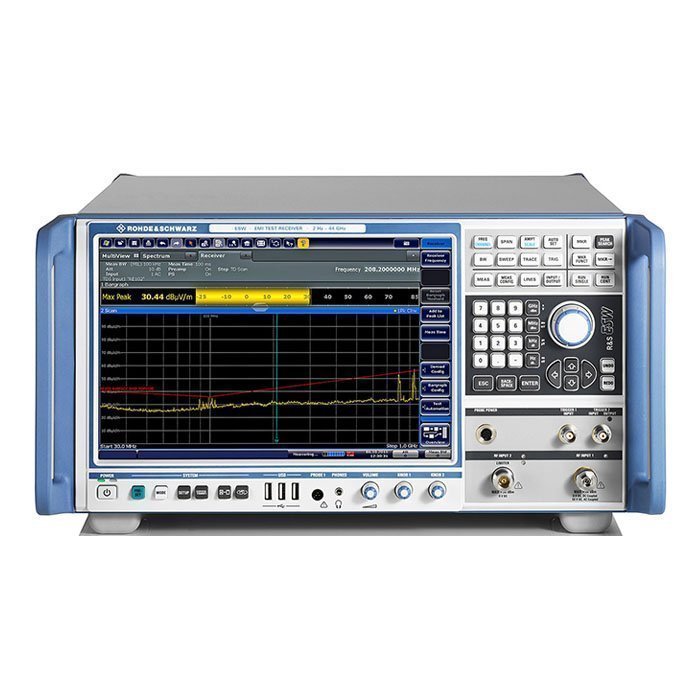

Измерительный приемник Rohde Schwarz ESW26 - высокопроизводительный лабораторный прибор для измерений в частотном диапазоне 2 Гц - 26.5 ГГц. Основные сферы использования - сертификационные и диагностически испытания, разработка и производственный контроль качества радиоэлектронного оборудования, а также исследование помех в таких отраслях, как автомобильная, авиационная и др.

Измерительные возможности

• Преселектор, предусилитель и набор фильтров, которые позволяют отслеживать низкоуровневые помехи и сигналы, доступны в базовой модификации.
• Стандартный режим сканирования с БПФ во временной области дает возможность выполнять тестовый цикл с высокой точностью при меньших затратах времени, по сравнению с пошаговым сканированием по частоте.
• Квазипиковый и CISPR-детекторы, используемые одновременно, повышают в 2 раза скорость при замерах кондуктивных помех.
• Настраиваемые маркеры могут использоваться для целевого анализа при сканировании на частотах помеховых сигналов.
• Интегрированный генератор отчетов максимально упрощает и ускоряет документирование результатов испытаний, выдавая готовые протоколы стандартизированного образца.

Дополнительные особенности

Режим послесвечения в Rohde Schwarz ESW26 упрощает выявление кратковременных импульсных помех. Выполняя функции измерительного приемника с анализом ПЧ, прибор помогает исследовать спектр в окрестности сигнала помехи – для распознания влияния внешних источников.

Варианты модернизации

Дополнительные опции активируют режим анализа как по времени для отслеживания побочных излучений, так и модулированных сигналов АМ/ФМ/ЧМ, а также функционал для автоматизации процесса испытаний. В числе прочих доступных модификаций выделяются различные блокировки записи данных, которые отвечают самым строгим требованиям безопасности и секретности изысканий.

Удобство работы

Радиоизмерительный прибор оснащен WXGA-тачскрином диагональю 30 см  экраном с разрешением. Функция MultiView позволяет одновременно разместить на дисплее Rohde Schwarz ESW26 данные нескольких измерений для комфортного оперативного сопоставления, например развертку частотного спектра и аналитическую спектрограмму, Все полученные результаты и настройки устройства можно сохранить как на встроенную память, так и перенести на внешний носитель.

Интеграция в автоматизированные системы и программные среды

Различные интерфейсы подключения, в числе которых LAN и GPIB, упрощают интеграцию этой модели в автоматические измерительные комплексы контроля. Производитель выпускает бесплатные драйверы для экспорта данных в среды разработки VXI, LabView и LabWindows/CVI.

ДОСТУПНЫЕ ОПЦИИ:

РЕКОМЕНДУЕМЫЕ ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

- 0708.9010.00 - Наушники
- R&S®PCK / 0292.2013.10 - Кабель IEC/IEEE, длина: 1 м
- R&S®PCK / 0292.2013.20 - Кабель IEC/IEEE, длина: 2 м
- R&S®ZZF-511 / 1174.8825.00 - Передняя крышка
- R&S®ZZA-KN5 / 1175.3040.00 - Адаптер для 19-дюймового стеллажа

СООТВЕТСТВУЮЩИЕ СОПРОТИВЛЕНИЯ, 50 Ω/75 Ω

- R&S®RAM / 0358.5414.02 - L-образный элемент, согласование с обоих концов
- R&S®RAZ / 0358.5714.02 - Серийный резистор, 25 Ω, согласование с одним концом (учтено в функции прибора RF ВХОД 75 Ω)

АТТЕНЮАТОРЫ ВЫСОКОЙ МОЩНОСТИ

- R&S®RBU100 / 1073.8495.xx (xx = 03/06/10/20/30) - 100 Вт, 3/6/10/20/30 дБ, 1 ГГц
- R&S®RBU50 / 1073.8695.xx (xx = 03/06/10/20/30) - 50 Вт, 3/6/10/20/30 дБ, 2 ГГц
- R&S®RDL50 / 1035.1700.52 - 50 Вт, 20 дБ, 6 ГГц

RF АДАПТЕРЫ И КАБЕЛИ

- 3588.8664.00 - Коаксиальный адаптер, 2.92 мм (f) – 2.92 мм (f)
- 3587.7793.00 - Коаксиальный адаптер, 3.5 мм (f) – 3.5 мм (f), APC3.5-совместимый
- 3689.9442.00 - Коаксиальный адаптер, 3.5 мм (м) – 3.5 мм (м), APC3.5-совместимый
- 3587.7806.00 - Коаксиальный адаптер, N (f) – 3.5 мм (м), APC3.5-совместимый
- 3587.7829.00 - Коаксиальный адаптер, N (f) – 3.5 мм (f), APC3.5-совместимый
- 3586.9970.00 - Коаксиальный кабель, SMA (м) – SMA (м), длина: 1 м

СОЕДИНИТЕЛИ И КАБЕЛИ

- 1065.9480.00 - Соединитель питания зонда, 3-pin

DC БЛОК

- R&S®FSE-Z4 / 1084.7443.03 - DC блок, 10 кГц до 18 ГГц (тип N)

ВНЕШНИЕ ГАРМОНИЧЕСКИЕ СМЕСИТЕЛИ (ДЛЯ R&S®ESW26 И R&S®ESW44 С ОПЦИЕЙ R&S®ESW-B21)

- RPG FS-Z60 / 1048.0171.02 - Гармонический смеситель, 40 ГГц до 60 ГГц
- RPG FS-Z75 / 3638.2240.02 - Гармонический смеситель, 50 ГГц до 75 ГГц
- RPG FS-Z90 / 3638.2270.02 - Гармонический смеситель, 60 ГГц до 90 ГГц
- RPG FS-Z110 / 3638.2292.02 - Гармонический смеситель, 75 ГГц до 110 ГГц
- RPG FS-Z140 / 3622.0708.02 - Гармонический смеситель, 90 ГГц до 140 ГГц
- RPG FS-Z170 / 3622.0714.02 - Гармонический смеситель, 110 ГГц до 170 ГГц
- RPG FS-Z220 / 3593.3250.02 - Гармонический смеситель, 140 ГГц до 220 ГГц
- RPG FS-Z325 / 3593.3267.02 - Гармонический смеситель, 220 ГГц до 325 ГГц

ВОЛНОВОДНЫЕ АДАПТЕРЫ – КОАКСИАЛЬНЫЙ КАБЕЛЬ

- WCA110 3626.1067.02 - Адаптер волновод – коаксиальный, WR10 до 1 мм (f)
- WCA110 3626.1067.03 - Адаптер волновод – коаксиальный, WR10 до 1 мм (м)
- WCA90 3626.1050.02 - Адаптер волновод – коаксиальный, WR12 до 1 мм (f)
- WCA90 3626.1050.03 - Адаптер волновод – коаксиальный, WR12 до 1 мм (м)
- WCA75 3626.1044.02 - Адаптер волновод – коаксиальный, WR15 до 1 мм (f)
- WCA75 3626.1044.03 - Адаптер волновод – коаксиальный, WR15 до 1 мм (м)

РОГОВЫЕ АНТЕННЫ

- FH-SG-170 / 3629.2493.02 - Роговая антенна, 110 ГГц до 170 ГГц
- FH-SG-40 / 3629.2393.02 - Роговая антенна, 26 ГГц до 40 ГГц
- FH-SG-75 / 3629.2458.02 - Роговая антенна, 50 ГГц до 75 ГГц
- FH-SG-90 / 3629.2464.02 - Роговая антенна, 60 ГГц до 90 ГГц

ИНСТРУМЕНТЫ

- R&S®ZN-ZTW / 1328.8534.71 - Ключ для затяжки, для соединителей типа N, крутящий момент 1.5 Нм (для R&S®ESW8)
- R&S®ZN-ZTW / 1328.8534.35 - Ключ для затяжки, для соединителей 3.5 мм/2.92 мм, крутящий момент 0.9 Нм (для R&S®ESW26, R&S®ESW44)
