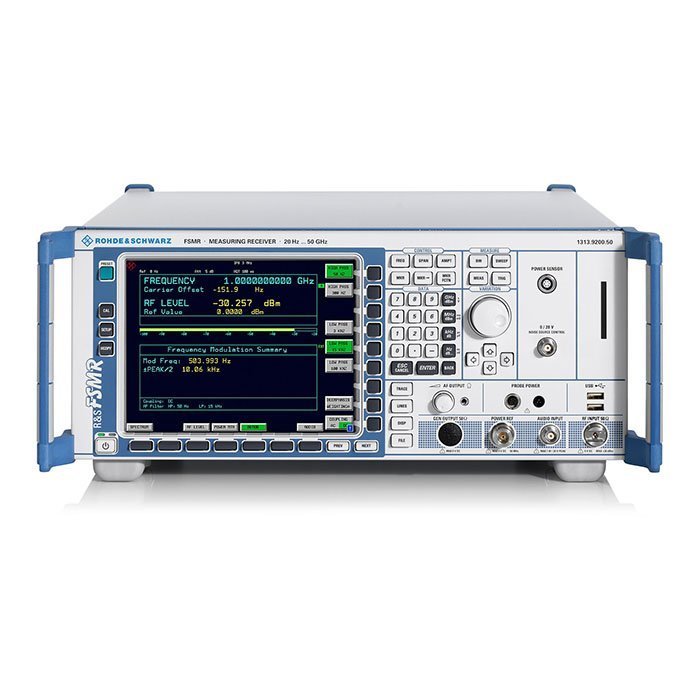

FSMR26 - Измерительный приемник Rohde Schwarz

Измерительный приемник Rohde Schwarz FSMR26 позволяет работать с сигналами частотой до 26,5 ГГц, отличается высокой точностью и стабильностью характеристик, а благодаря широкому набору измерительных функций – способен заменить собой несколько лабораторных приборов одновременно. Вы можете использовать это устройство в ходе исследовательских работ, когда важна исключительная точность, для калибровки генераторов и другой сложной аппаратуры и т.п. Простота выполнения процедур позволяет привлекать к выполнению базовых работ технический персонал.

Преимущества

Высокий показатель линейности и стабильности уровня делает приемник наиболее подходящим решением для калибровки генераторов, аттенюаторов и т.п.
Полный набор детекторов и наличие фильтров свипирования с гибкими показателями дает возможность Rohde Schwarz FSMR26 эффективно работать с сигналами различных типов.
Опциональный преселектор YIG служит для подавления зеркальной частоты в высокочастотном диапазоне, превращая прибор в полноценный анализатор спектра микроволновых сигналов, а дополнительный предусилитель повышает чувствительность прибора.

Особенности

Наличие режимов "RF Power Meter" и "RF Level Meter", обеспечивающих контроль мощности и измерение низкоамплитудных сигналов соответственно, дает возможность производить с помощью приемника калибровку ключевых характеристик генераторов сигналов. Для измерения абсолютной и эталонной мощности предусмотрена возможность подключения внешних преобразователей к Rohde Schwarz FSMR26. С помощью набора аттенюаторов FSMR-Z2 вы можете самостоятельно выполнять калибровку линейности уровня измерительного приемника, не обращаясь в сервисный центр.

Низкий предел измерительного диапазона в режиме анализатора от 20 Гц позволяет исследовать параметры сигналов акустического спектра. Измерительный приемник способен определять частоту модуляции, а также контролировать уровень нелинейных искажений, с вычислением показателя SINAD. Контролируемые и демодулированные сигналы могут отображаться графически – во временной области и в виде ЧМ спектра. Наличие отдельного входа для звукового сигнала обеспечивает возможность выполнения калибровки модулирующих генераторов.

ОПЦИИ

Базовый блок
Измерительный приемник FSMR3 от 20 Гц до 3,6 ГГц	FSMR3
Измерительный приемник FSMR26 от 20 Гц до 26,5 ГГц	FSMR26
Измерительный приемник FSMR43 от 20 Гц до 43 ГГц	FSMR43
Измерительный приемник FSMR50 от 20 Гц до 50 ГГц	FSMR50
Опции
ЖИГ-фильтр предварительной селекции от 3,6 ГГц до 26 ГГц для FSMR 26 Устанавливается на заводе	FSMR-B2
ЖИГ-фильтр предварительной селекции от 3,6 ГГц до 43 ГГц для FSMR 43 Устанавливается на заводе	FSMR-B2
ЖИГ-фильтр предварительной селекции от 3,6 ГГц до 50 ГГц для FSMR 50 Устанавливается на заводе	FSMR-B2
ЖИГ-фильтр предварительной селекции с предусилителем 20 дБ, от 3,6 ГГц до 26 ГГц для FSMR 26 Устанавливается на заводе; исключает установку FSMR-B23 и FSMR-B2; требуется опция FSU-B25	FSMR-B223
Термостатированный кварцевый генератор с высокой долговременной стабильностью	FSU-B4
Следящий генератор от 100 кГц до 3,6 ГГц	FSU-B9
Выходной аттенюатор для следящего генератора	FSU-B12
Электронный аттенюатор от 0 до 30 дБ, предусилитель 20 дБ	FSU-B25
РЧ предусилитель от 3,6 ГГц до 26 ГГц для R&S FSMR 26	FSMR-B23
Съемный жесткий диск	FSMR-B18
Второй жесткий диск для FSMR-B18	FSMR-B19
Векторный анализ сигналов для FSMR Полоса демодуляции 28 МГц, аппаратный демодулятор	FSMR-B73
Прикладное встроенное ПО GSM/EDGE	FS-K5
Прикладное встроенное ПО для измерений Bluetooth	FS-K8
Прикладное встроенное ПО для измерения коэффициента шума и усиления	FS-K30
Прикладное встроенное ПО для измерения фазового шума	FS-K40
Прикладное встроенное ПО для измерения параметров абонентского оборудования WCDMA 3GPP.	FS-K73
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций WCDMA 3GPP	FS-K72
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций 3GPP HSDPA.	FS-K74
Прикладное встроенное ПО для измерения параметров передатчиков базовых станций 3GPP TD-SCDMA.	FS-K76
Прикладное встроенное ПО для измерения параметров абонентского оборудования 3GPP TD-SCDMA.	FS-K77
Прикладное встроенное ПО для измерения параметров базовых станций CDMA2000 / 1xEV-DV.	FS-K82
Прикладное встроенное ПО для измерения параметров абонентского оборудования CDMA2000/1xEV-DV	FS-K83
Прикладное встроенное ПО для измерения параметров базовых станций 1xEV-DO.	FS-K84
Прикладное встроенное ПО для измерения параметров абонентского оборудования 1xEV-DO.	FS-K85
Встроенное ПО для векторного анализа общего назначения R&S FSUP8: начиная с серийного номера 100024 R&S FSUP26: начиная с серийного номера 100068 R&S FSUP50: начиная с серийного номера 100013	FSQ-K70

Опорная частота	старение: 1 × 10–7/год, опционально 2 × 10 –8/год
Измерение абсолютной мощности	с использованием датчика мощности R&S®NRP-Zxx или внешних измерителей мощности
Погрешность	с R&S®NRP-Z27/-Z37: 0,083 дБ (до 4,2 ГГц, от +15 °C до +35 °C)

Относительное измерение уровня
Диапазон измерения	От +30 дБмВт до –140 дБмВт (в зависимости от частоты)
Линейность (от +20 дБмВт до –140 дБмВт)	±0,01 дБ ± 0,005 дБ на каждый шаг 10 дБ
Измерения АМ-модуляции
Глубина модуляции	от 0 % до 100 %
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0.3 %

Измерения частотной модуляции
Девиация частоты	макс. 500 кГц
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 200 кГц
Собственное искажение	0,1 %

Измерения фазовой модуляции
Девиация фазы	макс. 10 000 радиан
Погрешность измерения	1 % показания, от 50 Гц до 100 кГц
Частота модуляции	от 10 Гц до 100 кГц
Собственное искажение	0,1 %

Измерения аудиосигналов
Диапазон частот	DC, от 20 Гц до 1 МГц
Диапазоны уровней	0,4 В, 4 В
Погрешность измерения	1 % показания, от 20 Гц до 100 кГц
Анализатор спектра
Диапазон частот	От 20 Гц до 26,5 ГГц
Полосы разрешения	От 10 Гц до 50 МГц; БПФ-фильтры: от 1 Гц до 30 кГц; канальные фильтры; ЭМС фильтры
Полоса видео-фильтра	От 1 Гц до 10 МГц

Отображаемый средний уровень шума (RBW = 1 Гц)
1 ГГц	тип. –156 дБмВт
26 ГГц	тип. –151 дБмВт
Детекторы кривых	Макс. пик, мин. пик, автопик, выборка, СКЗ, среднее, квазипик
Фазовый шум	типичное значение –133 дБн (1 Гц) при 10 кГц от несущей, несущая частота 640 МГц

Время развертки
Полоса обзора > 10 Гц	От 2,5 мс до 16 000 с
Полоса обзора 0 Гц (нулевая полоса обзора)	от 1 μс до 16 000 с

Подавление частоты зеркального канала
f < 3,6 ГГц	тип. 110 дБ
f > 3,6 ГГц	0 дБ
f > 3,6 ГГц, с опцией R&S®FSMR-B2	тип. 100 дБ
Диапазон частот	От 20 Гц до 26,5 ГГц

№	Наименование	Количество
1	Измерительный приемник FSMR26	1
2	Одиночный комплект ЗИП	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
