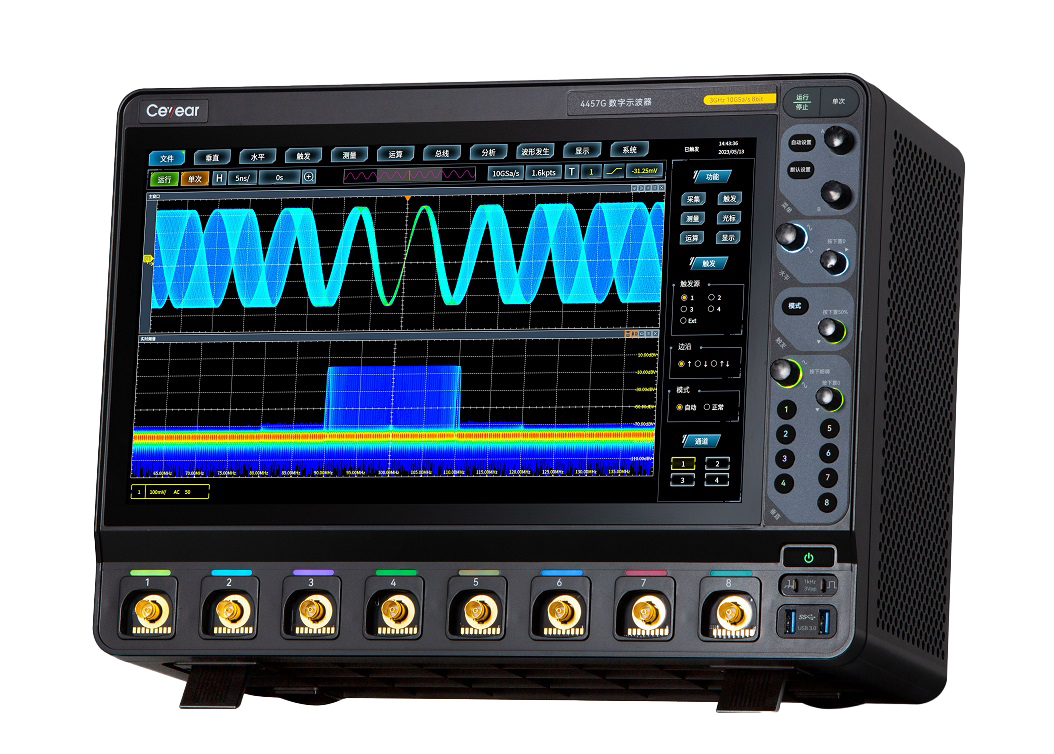

Цифровые осциллографы Ceyear серии 4457 представлены в общей сложности 4 моделями: полоса пропускания продукта варьируется от 1 ГГц до 4 ГГц, частота дискретизации — 10 Гвыб/с, 20 Гвыб/с, вертикальное разрешение — 8 бит, глубина хранения — 2 Гбит/с, самый быстрый захват сигналов. Скорость составляет 1,2 миллиона сигналов в секунду, а оригинальная технология Any Acquire предоставляет пользователям новые возможности работы с осциллографом.

Цифровой осциллограф серии 4457 объединяет несколько инструментов, таких как осциллограф, логический анализатор, генератор функций, анализатор шин, анализатор спектра в реальном времени и цифровой вольтметр. Он имеет автоматическую настройку формы сигнала, автоматическое измерение параметров и статистику, курсорные измерения и математические операции, анализ спектра БПФ, запись и воспроизведение формы сигнала, анализ последовательной шины, тестирование предельной маски, измерение и анализ мощности, анализ диаграммы Боде, глазковая диаграмма и анализ джиттера и другие функции. Он поддерживает программное управление Ethernet и удобен для комплексной разработки и использования.

Видимая область, волосяной триггер

В процессе разработки и тестирования схем часто возникает необходимость запуска по специальным сигналам, таким как немонотонные фронтовые сигналы и случайные выбросы. Однако эти сигналы улавливаются с помощью обычных и усовершенствованных триггеров на осциллографах, и их трудно получить стабильные и четкие формы сигналов, что усложняет тестирование инженеров. Функция запуска по видимой области цифрового осциллографа серии 4457 дает пользователям возможность прикасаться к области рисования на экране для дальнейшего запуска и фильтрации сигналов, по-настоящему понимая, что «что вы рисуете, то и получаете», позволяя легко справляться с задачами тестирования. специальных сигналов.

Распознавание голоса, освободите руки

Во время процесса тестирования инженерам часто приходится держать щупы обеими руками, чтобы точно проверить схемы, и они больше не могут работать с осциллографом. Цифровой осциллограф серии 4457 имеет интеллектуальную функцию голосового управления, основанную на глубоком обучении. Использование голоса для управления осциллографом может освободить ваши руки и значительно повысить гибкость тестирования. Он также может переводить голосовое управление пользователя в коды на нескольких языках. Пользователи могут использовать код для написания программ управления, что повышает эффективность пользовательского тестирования.
