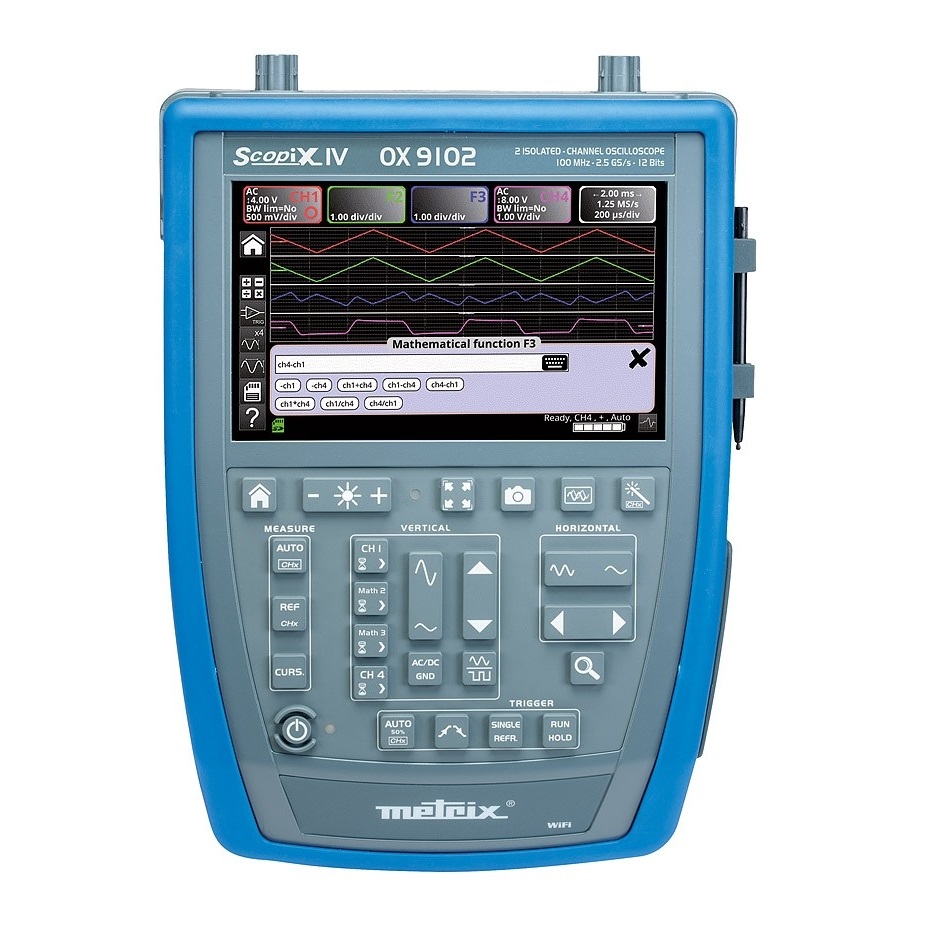

OX9102 - осциллограф портативный индустриальный

Описание
Характеристики
Комплектация

Осциллографы серии OX9000 изготавливаются в виде модификаций OX 9062, OX 9102, OX 9104, OX 9302-BUS, OX9304. Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки. Осциллографы модификации OX 9302 BUS дополнительно имеют функцию измерений параметров интерфейсов (шин) передачи данных на транспорте (автомобили), связи и коммуникациях, электронике, промышленности, системах управления освещением, коммуникациями зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB). Осциллографы обеспечивают управление режимами работы как вручную, так и дистанционно от внешнего компьютера. Ручное управление осциллографами обеспечивается при помощи клавиатуры, а также через сенсорный цветной ЖК-дисплей (TFT) через систему меню. Для связи с внешними устройствами имеются интерфейсы USB, WI-FI, Ethernet.

Преимущества:

Осциллографы могут работать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК (5 приборов в 1!)
В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного и переменного тока, сопротивление постоянному току, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность цепей.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды.
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала (до 63-ей). Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник.

Параметр		Значение
Технические характеристики в режиме осциллографа
Число входных аналоговых каналов		2
Максимальная частота дискретизации в реальном времени, ГГц		2,5 на канал
Длина записи, точек		100000 на канал
Канал вертикального отклонения
Входной импеданс		(1,000±0,005) МОм/12 пФ
Разрешение по вертикали, бит		12
Диапазон установки коэффициентов отклонения (КО)		от 2,5 мВ/дел до 20 В/дел
Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В		±(0,02∙8[дел]∙КО[В/дел])
Полоса пропускания по уровню минус 3 дБ, МГц, не менее		100
Время нарастания переходной характеристики, нс, не более		5,85
Канал горизонтального отклонения
Диапазон установки коэффициентов развертки (КР)		от 10 нс/дел до 5 с/дел
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора		±50∙10^-6
Предел измерений, В	Частота, Гц	Разрешение, В	Пределы допускаемой основной абсолютной погрешности измерений, В ¹⁾
Технические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
Напряжение постоянного тока
0,8	-	0,0001	±(0,005∙Uизм.+25 е.м.р.)
8	-	0,001
80	-	0,01
800	-	0,1
Напряжение переменного тока
0,6	от 40 до 200 000	0,0001	±(0,01∙Uизм.+25 е.м.р.) ²⁾ ±(0,02∙Uизм.+25 е.м.р.) ³⁾ ±(0,03∙Uизм.+25 е.м.р.) ⁴⁾
6		0,001
60		0,01
600		0,1
Примечания: ¹⁾ – в диапазоне от 10 до 100 % предела измерений; ²⁾ – в диапазоне частот от 40 до 1000 Гц; ³⁾ – в диапазоне частот св. 1 до 10 кГц; ⁴⁾ – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм ¹⁾
Технические характеристики в режиме мультиметра при измерении сопротивления постоянному току
80 Ом	0,01 Ом	±(0,005∙Rизм.+25 е.м.р.)
800 Ом	0,1 Ом
8 кОм	1 Ом
80 кОм	10 Ом
800 кОм	100 Ом
8 МОм	1 кОм
32 МОм	10 кОм
Примечания: ¹⁾ – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ ¹⁾
Технические характеристики в режиме мультиметра при измерении электрической емкости
5 нФ	1 пФ	±(0,06∙Cизм.+10 е.м.р.) ²⁾ ±(0,04∙Cизм.+10 е.м.р.) ³⁾ ±(0,02∙Cизм.+10 е.м.р.) ⁴⁾
50 нФ	10 пФ	±(0,02∙Cизм.+10 е.м.р.)
500 нФ	100 пФ
5 мкФ	1 нФ
50 мкФ	0,01 мкФ
500 мкФ	0,1 мкФ
5 мФ	1 мкФ
Примечания: ¹⁾– в диапазоне от 10 до 100 % предела измерений; ²⁾ – в диапазоне от 500 пФ до 1 нФ; ³⁾ – в диапазоне св. 1 до 2 нФ; ⁴⁾– в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда
Диапазон измерений	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
Технические характеристики в режиме мультиметра при измерении частоты
от 20 Гц до 200 кГц	±0,002∙Fизм.
Примечание: Fизм. – измеренное значение частоты, Гц, кГц
Измеряемая физическая величина	Диапазон (предел) измерений	Пределы допускаемой основной абсолютной погрешности измерений
Технические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
Сила переменного тока. Частота 50 Гц. (Опция HX0034)	от 0 до 45 А	±(0,015∙Iизм.+0,002)
	от 45 до 80 А	±0,04∙Iизм.
Температура. 1) (Опция HX0035B)	от -10 до +1250 °С	±(0,01∙Tизм.+3,5)
Температура. 2) (Опция HX0036)	от -100 до +500 °С	± (0,01∙Tизм.+1,5)
Сила переменного тока. Частота 50 Гц. (Опция HX0072)	от 5 до 3000 А	±(0,01∙Iизм.+0,5)
Сила переменного тока. Частота 50 Гц. (Опция HX0073)	от 1 до 300 А	±(0,01∙Iизм.+0,07)
Сила постоянного тока (Опция HX0094)	от 4 до 20 мА	±0,001∙Iизм.
Напряжение постоянного тока (Опция HX0095)	1000 В	±0,002∙Uизм.
Основные технические характеристики
Параметры дисплея		цветной ЖК TFT, диагональ 7 дюймов, разрешение 800 на 480 точек
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В		от 98 до 264 50/60 10,8
Габаритные размеры, мм, (длина×ширина×высота)		292,5×210,6×66,2
Масса, кг		2,4
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %		от +18 до +28 70
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %		от 0 до +40 80 при температуре +35 °С

Осциллограф портативный индустриальный OX9102.
Сумка для переноски.
Блок питания/зарядное устройство PA40W-2.
Сетевой шнур 2P европейского стандарта.
Комплект литий-ионных аккумуляторов.
Ручка.
Кабель Ethernet.
Кабель USB.
Предохранительный провод (красный, черный).
Измерительный щуп Ø 4 мм (красный, черный).
Датчик напряжения.
Карта microSD (8 Гб).
Адаптер USB/microSD.
Ручной ремешок.
PROBIX типа «БАНАН».
Инструкция по установке USB для использования программы экспорта данных ScopeNet на компакт-диске.
Руководство по эксплуатации в формате .pdf на компакт-диске (> 5 языков).
Руководство по запуску на бумажном носителе.
Листок безопасности на 20 языках.
