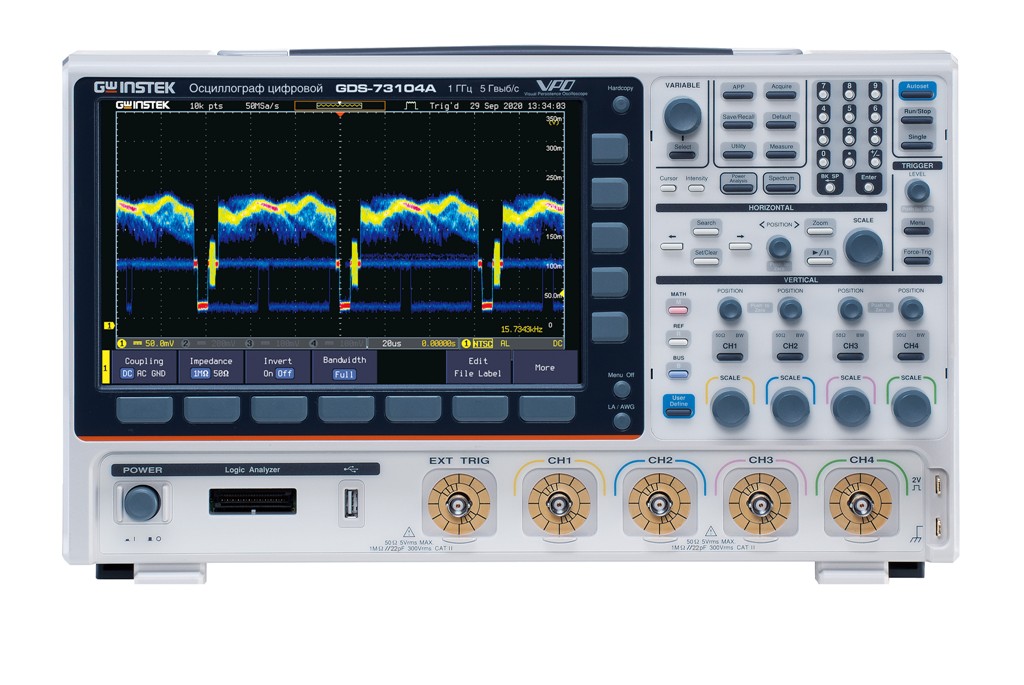

Компания GW Instek анонсировала расширение модельного ряда осциллографов серии GDS-73000А выпуском 2 новых многофункциональных моделей с полосой пропускания 1 ГГц. Новинки представлены в двух вариантах: 2-канальный осциллограф GDS-73102A и 4-канальная модификация GDS-73104A.  Максимальная частота дискретизации 2,5 ГГц на канал (5 ГГц при объединении каналов). Объем внутренней памяти для сбора данных 200 М на каждый канал.

Осциллографы стандартно оснащены функцией измерений и анализа во временной и частотной областях, а также встроенным 2-канальным генератором сигналов произвольной формы.

Анализатор спектра: полоса анализа 1кГц ~ 2,5 ГГц (дБм, дБВ с.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ 1Гц ~ 2,5 МГц, уровень собств. шумов -80 дБм.

Генератор сигналов произвольной формы: 2 канала, максимальная частота до 25 МГц (синус), 13 встроенных форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, память 16К точек.

Особенности и преимущества:

Поддержка технологии VPO для визуализации сигналов с обновлением экрана 200.000 осц./с. Осциллографы имеют переключаемый входной импеданс 50 Ом или 1 МОм. Сбор данных в режимах - выборка, пиковый детектор (> 400 пс), усреднение (2 … 256), интерполяция Sin(x)/x.

Широкий перечень автоизмерений параметров (38 видов), курсорные измерения (DU; DT; 1/DT), функции математики (сложение, вычитание, умножение, деление, встроенный редактор формул).

Внутренняя память обеспечивает режим сегментированного сбора данных (490.000 сегментов), функция «Поисковая машина» для детектирования событий по заданным условиям на длинной памяти.

Осциллографы поддерживают отображение данных в режиме «Анализатор спектра» при измерениях в частотной области в двухканальном формате. Это позволяет одновременно измерять и анализировать сигналы в частотном домене в режиме двухканального анализа. Функция  построения  спектрограмм обеспечивает наблюдение изменения мощности сигнала и флуктуаций спектральных компонент во времени. Непосредственный  ввод значений цифровой клавиатурой на панели делает работу удобной для оператора, тем самым повышая эффективность измерений. В качестве типового приложения доступно использовать  входы CH1/ CH2 для реализации двухканального анализа спектра. Например, при тестировании аудиоусилителя с целью анализа частотных характеристик  и спектрограмм одновременного для левого и правого каналов (рис. 1 – 4).

Измерительные ресурсы также включают функцию анализа частотных характеристик FRA и построение диаграмм Боде (ЛАФЧХ). Регистратор входных данных: длительность записи от 5 мин до 1000 ч (800 МБ, мин. интервал выборки 2 с). Опционально доступен режим логического анализатора, который превращает прибор в MSO-осциллограф для анализа смешанных сигналов (аналоговых и цифровых) с поддержкой функций синхронизации и декодирования шин I2C, SPI, UART (RS232/ RS422/ RS485), CAN/ LIN.

Интерфейсы: USB 2.0 (host/ device), RS-232, LAN.  В серии предусмотрены варианты исполнения
GDS-73102A (GPIB) и GDS-73104A (GPIB) с установленными на заводе интерфейсами GPIB.

По совокупности технических характеристик, функциональности и измерительным ресурсам новинки могут быть рассмотрены как варианты замены осциллографов MDO серии 3 (Tektronix) и InfiniiVision 3000T X-серии (Keysight).
