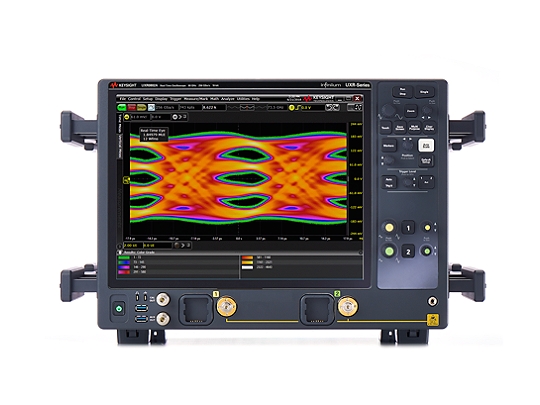

UXR0802A - Осциллограф серии Infiniium UXR, 80 ГГц, 2 канала

Полоса пропускания 80 ГГц, с возможностью расширения до 110 ГГц
2 канала с полной полосой пропускания
Частота дискретизации 256 Гвыб./с при использовании всех каналов
Глубина памяти до 2 Гвыб.
10-разрядный АЦП, разрешение более 14 разрядов в режиме усреднения
Модуль калибровки (опция) для калибровки прибора на месте с заводским качеством
Входные разъемы 1 мм повышенной прочности, новый интерфейс AutoProbe III
Программа анализа последовательных потоков данных и модуль восстановления тактового сигнала (стандарт.)
Программа для определения пользователем функций осциллографа (стандарт.)
Использование специализированных микросхем на основе фосфида индия (InP)

UXR от компании Keysight — прибор, позволяющий легко и точно анализировать качество сигналов миллиметрового диапазона от антенн MIMO 1x1 и 2x2 в сетях 5G NR. Он характеризуется очень низким модулем вектора ошибки (0,2-0,9%) для сигналов в диапазоне от 200 МГц до 5 ГГц. А высокие характеристики приборов обеспечивают более наглядное представление сигнала, повышенную точность измерений и высокую скорость тестирования.

Осциллографы серии UXR от Keysight, оснащенные дополнительной функцией анализа сигналов в миллиметровом диапазоне, характеризуются целостностью сигнала, эффективностью, гибкостью в эксплуатации и ценовой доступностью, благодаря которым стало возможным сочетание функций анализа сигналов, спектра и цифровых данных в одном приборе.

Приборы обеспечивают высокие показатели благодаря верхней границе полосы пропускания в режиме реального времени от 13 ГГц до 110 ГГц

Уровень собственных шумов менее 1 мВ (СКЗ), собственный джиттер менее 25 фс (СКЗ), межканальный джиттер менее 10 фс (СКЗ).

Максимальная глубина памяти: 2 Гвыборок, частота дискретизации до 256 Гвыб./с, разрядность АЦП 10 бит.

В решении сложных задач помогут ключевые особенности приборов:

Выполнение измерений с высоким значением эффективного числа разрядов (ENOB) во всей полосе пропускания
Возможность модернизации осциллографа в соответствии с изменяющимися проектными требованиями за счет расширения полосы пропускания и добавления каналов
Тестирование с самым низким в отрасли значением уровня собственных шумов: менее 1 мВ (СКЗ)
Гарантированная точность измерений при использовании модулей самокалибровки

Полоса пропускания / Полоса анализа	80 ГГц
Расширение полосы пропускания	Доступно
Количество каналов	2
Макс. объем памяти	2 Гвыб. макс., 200 Мвыб. (стандарт.)
Макс. частота дискретизации	256 Гвыб./с
Размер дисплея	15 дюймов (38,1 см)
Разрядность АЦП	10 разрядов
Минимальный уровень шумов	1 мВ (СКЗ) при коэффициенте отклонения 1 мВ/дел.
Мин. время нарастания/спада	5,6 пс (10-90%), 3,9 пс (20-80%)
Запуск и декодирование протоколов	Опция
Приложения	Coherent optical modulation, DDR3/LPDDR3, DDR4/LPDDR4, DDR5/LPDDR5, Datacom system debug, DisplayPort, Ethernet 1000Base-T, Ethernet 100G, Ethernet 10G, HDMI 2.0, HDMI 2.1, MIPI, NRZ, PAM4, PCIe Gen2, PCIe Gen3, PCIe Gen4, PCIe Gen5, Research and defense, SAS-3, SATA Gen3, SFP+, USB 2.0, USB 3.x
Операционная система	Windows 10
Реального времени	Да
