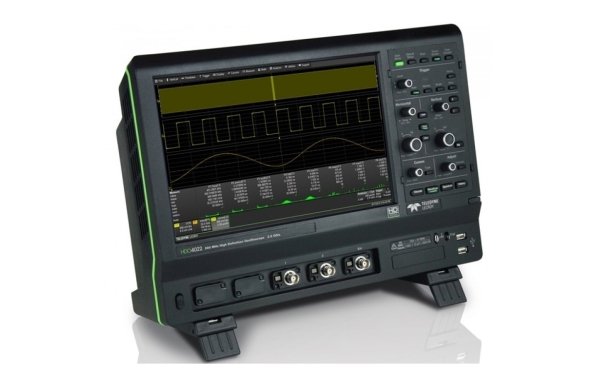

Цифровой осциллограф высокого разрешения, АЦП 12 бит (15 бит в режиме увеличенного разрешения (ERES)); канала, полоса пропускания 1000 МГц; частота дискретизации 2,5 ГГц/канал (125 ГГц для периодического сигнала), память 12,5 МБ/канал (25 МБ при объединении), опция памяти 25 МБ/канал (50 МБ при объединении); режимы: Wave Scan, History, LabNotebook, сегментированная развертка; измерения и математика - стандартный набор; программные опции - анализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.; TFT сенсорный экран 31 см, разрешение 1280?800 точек (WXGA); масса 5,7 кг


Осциллографы серий HDO4000 и HDO6000 расширяют линейку 12-битных осциллографов Wave Runner HRO 6 Zi. В новых сериях представлено 9 моделей с полосой пропускания от 200 МГц до 1 ГГц. Осциллографы HDO представляют собой очередной этап в развитии современной цифровой осциллографии с использованием технологии высокой четкости HD4096. Новинки имеют компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащены дисплеем c технологией multi-touch и диагональю 30 см.

Новинки от компании Teledyne LeCroy предназначены для широкого перечня измерительных задач и аналитических приложений. Для решения конкретных задач, осциллографы серий HDO4000/HDO6000 имеют различный набор технических характеристик и функциональности. Серия HDO4000 наиболее оптимальна для стандартных приложений, а HDO6000 является более мощным продолжением предыдущей серии HRO и может с успехом применяться для наблюдения и анализа сложных сигналов, где не достаточно возможностей обычных 8 битных осциллографов.

Режим WaveScan™ мощный инструмент поиска и анализа аномалий как на экране осциллографа (в «живом» сигнале реального времени), так и в сигнале, записанном в длинную память осциллографа HDO. Доступно задать более 20 типов и критериев сканирования (в т.ч. ранты и глитчи), отслеживать результаты поиска на осциллограмме и в таблице данных. Сканируйте сигнал в течение необходимого времени (часы и дни) и «просеивайте» события, которые находятся вне аппаратных условий запуска.

Режим History (история) позволяет вы­полнить прокрутку назад во вре­мени для обнаружения аномалий, измерить их параметры в режиме автоизмерений или с помощью курсоров и быстро локализовать проблему. В этом режиме осциллограф HDO всегда выполняет буферизацию отсчетов (в зависимости от установленной длины памяти), поэтому не требуется никаких действий пользователя для настройки запуска или сохранения осциллограмм, а только активация средств просмотра.

Режим Sequence (сегментированная память) позволяет осциллографу HDO разделить захваченный сигнал на сегменты (до 10.000 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Это дает возможность сохранить высокую частоту дискретизации при отображении ВЧ сигналов, уменьшить время простоя (dead time), а также произвести измерения временных интервалов между редко повторяющимися сигналами.

Опции
HDO4K-L	Специальное предложение! Действительно до 1.07.13. Опция расширения памяти до 25 МБ на канал или до 50 МБ при объединении каналов для осциллографов серии HDO4000
HDO4K-AUTO	Опция синхронизации и декодирования сигналов по протоколам, применяемым в автомобилестроении: FLEXRAY, CAN, LIN
HDO4K-CANBUS TD	Опция синхронизации и декодирования сигналов по шине CAN
HDO4K-LINBUS TD	Опция синхронизации и декодирования сигналов по шине LIN
HDO4K-FLEXRAYBUS TD	Опция синхронизации и декодирования сигналов по шине FLEXRAY
HDO4K-SENTBUS D	Опция декодирования шины SENT
HDO4K-EMB	Опция синхронизации и декодирования сигналов по протоколам, применяемым во встраиваемых системах: I2C, SPI, UART-RS232
HDO4K-ENETBUS D	ENET Bus Decode Option for HDO4K
HDO4K-I2CBUS TD	Опция синхронизации и декодирования сигналов по шине I2C
HDO4K-MANCHESTERBUS D	Manchester Bus Decode Option for HDO4K
HDO4K-NRZBUS D	NRZ Bus Decode Option for HDO4K
HDO4K-SPIBUS TD	Опция синхронизации и декодирования сигналов по шине SPI
HDO4K-UART-RS232BUS TD	Опция синхронизации и декодирования сигналов по шине RS232
HDO4K-DIGRF3GBUS D	Опция для декодирования протоколов шины DigRF 3G
HDO4K-DIGRFV4BUS D	Опция для декодирования протоколов шины DigRF V4
HDO4K-DPHYBUS D	Опция для декодирования протоколов шины D-PHY
HDO4K-ARINC429BUS DSYMBOLIC	Опция декодирования шины ARINC 429
HDO4K-1553 TD	Опция для синхронизации и декодирования протоколов MIL-STD-1553
HDO4K-USB2BUS TD	Опция для синхронизации и декодирования протоколов USB2.0
HDO4K-USB2-HSICBUS D	Опция для декодирования протоколов шины USB 2.0
HDO4K-PWR	Опция анализа мощности
HDO4K-SPECTRUM	Опция анализатора спектра для серии HDO4000
HDO4K-ET-PMT	Пакет масок сигналов электросвязи (E1, E2, E3, E4, STM-1e, ANSI T1.102)
USB2-GPIB	Внешний переходник от интерфейса USB2.0 к GPIB IEEE488.2
