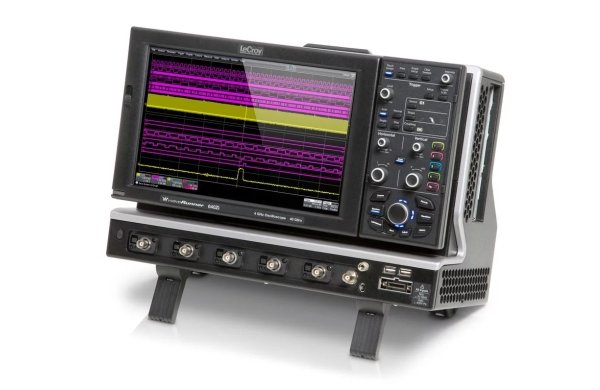

WaveRunner 6 Zi сочетает в себе мощные возможности многоцелевого универсального осциллографа с возможностью логического анализа для разработки устройств, использующих смешанные сигналы, и анализаторов протокола для отладки систем последовательной передачи данных.

• Лидирующие в отрасли технические характеристики: полоса пропускания 400 МГц… 4 ГГц, частота дискретизации до 40 ГГц, длина памяти до 128 Mб для записи и анализа.
• Цветной, сенсорный, широкоформатный экран высокого разрешения WXGA (1280x800 точек), диагональю 31 см.
• Поворотный дисплей, с регулировкой наклона экрана для оптимального наблюдения сигналов.
• Компактность - всего 20 см в глубину.
• Легкость подключения к LAN и USB портам (2 шт на передней панели; 2 шт на боковой стороне).
• Порт USB T&M (USB для средств измерения) упрощает процедуры программирования и ДУ.
• Потоковая архитектура X-Stream II обеспечивает в 10 - 100 раз более высокую скорость анализа и лучший отклик, чем другие осциллографы.
• Обширный набор инструментов с добавлением новых видов измерений и математики.
• Возможность просмотра, декодирования и синхронизации 17 различных стандартов последовательной передачи данных.
• Схема синхронизации позволяет захватывать сигналы со скоростями до 3 Гбит/с.
• Система навигации WavePilot объединяет наиболее важные средства и инструменты отладки. Светодиодная подсветка отображает текущее состояние органов управления, активной функций или выбранного режима.
• Джойстик SuperKnob является многоцелевым целевым средством для простой и удобной навигации в меню ключевых функций отладки и документирования.
• Шина LBus служит для подключения опционального логического пробника для анализа смешанных сигналов (MSO), обеспечивая до 36 цифровых каналов.
• Широкий набор пробников и аксессуаров с различными насадками для использования в самых различных приложениях.

Глубокое понимание сложных сигналов

БОЛЬШЕ ВОЗМОЖНОСТЕЙ СИНХРОНИЗАЦИИ – БОЛЬШИЙ ПОТЕНЦИАЛ ДЛЯ ПОИСКА АНОМАЛИЙ, БЫСТРЕЕ ПОИСК АНОМАЛИЙ
Сочетание высокой полосы пропускания и 10 типов интеллектуальной синхронизации с возможностью формирования 4-х каскадной схемы, запуск по измерениям и режим TriggerScan – позволяют быстро локализовать проблему и сфокусироваться на её причине. Запуск по измерениям открывает широкие возможности идентификации событий, основанной на достоверном вычислении параметров с большим разрешением. Высокоскоростная схема последовательной синхронизации позволяет синхронизироваться по последовательным потокам данных со скоростями до 3 ГБ/с и длиной посылки до 80 бит. Так же поддерживается широкий набор режимов синхронизации последовательных протоколов (I2C, SPI, UART, RS-232, аудио (I2S, LJ, RJ, TDM), CAN, LIN, FlexRay, MIL-STD-1553, SATA, PCIe, 8b/10b, USB2 и др.).


ПОЛЬЗОВАТЕЛЬСКИЕ ИНСТРУМЕНТЫ
Только LeCroy обеспечивает полную интеграцию сторонних программ в поток обработки данных, позволяя создавать новые измерения, алгоритмы математической обработки или управления непосредственно в оболочке осциллографа с отображением результата на экране в режиме реального времени! Используйте MATLAB®, JScript (Java), Excel®, C/C++ или Visual Basic для создания ваших собственных математических функций, измерения параметров и других собственных алгоритмов управления.


РЕЖИМ ПРЕДЫСТОРИЯ
Режим Предыстория позволяет выполнить прокрутку назад во времени для обнаружения аномалий, измерить их параметры в режиме автоизмерений или с помощью курсоров и быстро локализовать причину проблемы. В этом режиме всегда выполняется буферизация отсчетов (от 1 до 256000 осциллограмм, в зависимости от установленной длины памяти), поэтому не требуется никаких действий пользователя для сохранения осциллограмм, а только активация средств просмотра.


TRIGGERSCAN™ - ДЕТЕКТИРОВАНИЕ И ЗАХВАТ АНОМАЛИЙ
TriggerScan использует высокоскоростную аппаратную схему синхронизации и режим послесвечения экрана для захвата только требуемых сигналов и обеспечивает получение результата в 10 - 100 раз быстрее, чем другие методы. Традиционный осциллограф, отображая сигнал на экране с быстрым обновлением, эффективен при частых сбоях в низкочастотных сигналах, в то время как TriggerScan™ лидирует в поиске редких событий в высокочастотных сигналах.


Отображение оптимизировано для анализа

ГРАФИКИ СЛЕЖЕНИЯ, ТРЕНДЫ И ОТОБРАЖЕНИЕ ГИСТОГРАММ
График слежения - построение графической зависимости результатов измерения (ось Y) от времени (ось X). Эта диаграмма отображает корреляцию результатов измерения выбранного параметра с осциллограммой реального времени, на которой производятся измерения. Функция наиболее востребована для интуитивного понимания поведения модулирующего сигнала частотной (ЧМ) или широтно-импульсной (ШИМ) модуляции и измерения джиттера, включая модулированный сигнал и позволяет увидеть кратковременные отклонения в результатах измерений. Гистограммы обеспечивают визуализацию статистического распределения больших массивов данных, и помогают проникнуть в суть происходящих стационарных процессов. Режим Тренд превращает осциллограф в графопостроитель, используется для просмотра результатов измерений медленно изменяющихся процессов.


ПОВОРОТНЫЙ ДИСПЛЕЙ
WaveRunner 6 Zi имеет широкоформатный дисплей с диагональю 31 см и разрешением 1280 × 800 точек (WXGA) идеально подходящий для отображения различных сигналов, требующих длинной памяти, а также для масштабирования или прокрутки осциллограмм содержащих большие блоки данных.
Впервые в осциллографах дисплей сделан поворотным. Это обеспечивает расположение сигналов горизонтально, как в обычных ЦЗО, так и разворот изображения на 90° (портретный режим) для более удобного анализа джиттера, глазковых диаграмм или логических сигналов. Поворот изображения выполняется автоматически при установке дисплея в требуемое положение. Имеется возможность регулировки фронтального угла наклона экрана для устранения бликов и удобства считывания информации.


Комплексное решение для систем последовательной передачи данных

WaveRunner 6 Zi обеспечивает наиболее полное решение для анализа систем последовательной передачи данных.

Устранение проблем и отладка устройств последовательной передачи данных до начала работы требует глубоких знаний тестируемого протокола.

Но c осциллографом WaveRunner 6 Zi Вы сразу становитесь экспертом. Просто подключите пробники или кабели - и осциллограф сам сможет обеспечить требуемый уровень детализации, необходимый для просмотра, отладки и анализа сигналов низкоскоростных и высокоскоростных систем последовательной передачи данных.

Сочетание возможностей декодирования, синхронизации, измерений, построениях графов, пакета ProtoSync и инструментов проверки на соблюдение соответствия стандартам предназначены для встраиваемых систем, сферы обороны и авиации, систем сотовой и мобильной связи, периферийных устройств хранения и коммутации данных.

Вне зависимости от того, что является объектом анализа: новый протокол формирующегося стандарта, требующий тестирования джиттера и глазковых диаграмм, или уже использующийся стандарт, требующий проверки на соответствие, или стандарт интегрированных устройств, требующих тестирования протокола, измерения и временного анализа, всё это присутствует в осциллографе WaveRunner 6 Zi.


ПРОСМОТР
• Декодирование
Просмотр протокола на логическом уровне никогда ещё не был таким простым как с интуитивным цветовым наложением. Применены передовые программные алгоритмы для лучшего понимания выбранного протокола - разложение входного сигнала в сведения о протоколе с последующим наложением декодированных данных на осциллограмму.
• Таблица декодирования
Функция Таблицы декодирования превращает ваш осциллограф в анализатор протоколов. Пользователь настраивает таблицу таким образом, чтобы отображать только интересующую его информацию и экспортировать данные в файл Excel. Коснитесь сообщения в таблице и автоматически выполнится его масштабирование для детализации. Эта функция является стандартной для режима декодирования.
• Поиск
Сообщения в потоке последовательной передачи данных могут быть быстро локализованы поиском по атрибутам: адрес, данные и другим специфичным признакам для конкретного протокола. Эта функция является стандартной для режима декодирования.


ОТЛАДКА
• Измерение
Синхронизация и измерения на шине позволяют быстро и легко характеризовать систему последовательных данных. Прикладное решение PROTObus MAG является базовым блоком построения инструмента анализа, к которому могут быть добавлены многие другие опции последовательной синхронизации и декодирования.
• Построение графика
Воспользуйтесь возможностью извлечения данные из потока сообщений последовательного протокола и используйте функции Трек, чтобы графически отобразить эти данные на дисплее. Цифровые данные используется для создания аналоговых сигналов, которые затем могут быть сопоставлены с другими электрическими сигналами.
• Истинно аппаратная синхронизация протоколов
Возможность синхронизации по 80-битной посылке в протоколе последовательной передачи данных до 3 Гбит/с (включая стандарты SATA, PCIe, 8b/10b и USB2.0) и синхронизация по условиям (I2C, SPI, UART, CAN, LIN, FlexRay, I2S, Mil-STD-1553) позволяет полностью изолировать события в конкретных сообщениях.


АНАЛИЗ
• Глазковые диаграммы
Производите построение глазковых диаграмм с использованием всей доступной памяти сбора информации для максимальной статистики. Уникальный режим отображения глазковых диаграмм, позволяет при анализе использовать такие функции как диаграмма IsoBER и локатор нарушения маски для обеспечения глубокого проникновения в сигнал на физическом уровне.
• Джиттер
Прогрессивное разложение джиттера, методология и используемые инструменты обеспечивают больше информации о первопричине джиттера. Суммарный джиттер данных (DDj) разложенный на гистограмму, график слежения и параметры межсимвольной интерференции (ISI), суммарный случайный джиттер (Rj) + перекрестное влияние между соседними цепями (BUj), отображение гистограммы, спектра и графика слежения, полный анализ суммарного периодического джиттера (Pj), отображение Pj во временной области. Все эти измерения значительно упрощаются благодаря инструментам глубочайшего проникновения в структуру сообщений для понимания сигналов последовательной передачи данных.
• Тест на соответствие стандартам
Опциональное приложение тестирования на соответствие стандартам QualiPHY обеспечивает легкое пошаговое тестирование на уровне плат таких стандартов, как Ethernet, USB 2.0, PCI Express и пр. Быстрое выполнение тестирования, с иллюстрированными подсказками и документированием делает пакет приложений QualiPHY лучшим решением тестирования на соответствие стандартам.
