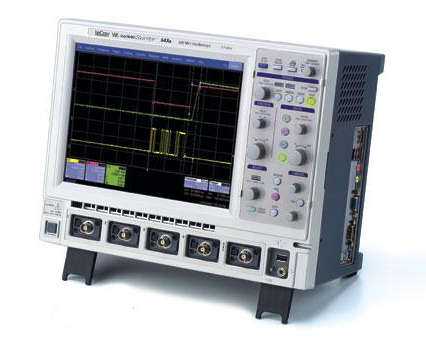

WaveSurfer 454 - Осциллограф LeCroy с полосой пропускания 500 МГц, 4 канала

Описание
Характеристики
Комплектация

Осциллографы WaveSurfer просты и удобны в использовании, доступны по цене, представляют собой идеальный баланс цены, возможностей, эргономики.

При применении осциллографов, очень часто возникает необходимость эффективной организации процесса пересылки информации, для сокращения времени поиска неисправностей и улучшения инженерных разработок. Возможности WaveSurfer:

Отправка файлов изображений осциллограмм по электронной почте непосредственно с осциллографа
Добавление аннотаций к осциллограммам непосредственно на приборе
Сохранение осциллограмм и массива данных на внутренний жесткий диск
Сохранение осциллограмм и массива данных на внешние высокоскоростные USB устройства
Создание архива "образцовых " форм сигнала для использования их как сравнительного шаблона
Подключение и печать на любом принтере
Дистанционное управление или просмотр данных с удаленного компьютера.

Осциллографы серии WaveSurfer в стандартной комплектации имеют возможность быстрого и легкого подключение к локальной компьютерной сети. При подключении к сети осциллограф WaveSurfer, в большинстве случаев, обеспечивает автоматическую адресацию в сети, что позволяет еще более упростить сетевое подключение. В случае необходимости создания своих собственных сетевых настроек, можно воспользоваться стандартными инструментами Windows. Используя стандартные приложения Windows NetMeeting, VNC, pcAnywhere или аналогичные другие программы для дистанционного управления осциллографом, представляется совместный доступ к прибору и разделение полномочий пользования экраном в реальном масштабе времени с другим пользователем, расположенным в любой точке мира.

Осциллографы WaveSurfer обладают уникально большим цветным LCD дисплеем (16 × 21 см) высокого разрешения, никогда ранее наблюдение исследуемых сигналов не было таким простым и приятным. Вы не ограничены в размерах полезной площади рабочего места, использование подставки для осциллографа обеспечит удобную установку и оптимальный угол обзора. Используйте все преимущества эргономики вертикального позиционирования (подставка-кронштейн) WaveSurfer, которая позволяет приподнимать осциллограф на нужную высоту над поверхностью стола.

Осциллографы WaveSurfer обеспечивают не только значительную площадь экрана, но также имеют более чем в 100 раз большую скорость "захвата" входного сигнала по сравнению со своими "одноклассниками". Синхронизация, захват и просмотр данных о форме входного сигнала со всеми важными деталями при сохранении максимально возможной частоты дискретизации позволяет записать в память больший объем информации. Это особенно важно в случае исследования смешанных сигналов, которые являются длительными по времени и прерывистыми по структуре или же когда необходим режим длительного послезапуска развертки.

Подключение осциллографа к другим внешним устройствам очень эффективно и продуктивно. Документирование результатов исследований происходит быстро и легко. Подсоедините осциллограф к Вашей локальной сети - осциллограммы (и комментарии) могут быть отправлены по электронной почте непосредственно с осциллографа нажатием всего одной кнопки. Данные могут быть сохранены непосредственно на жесткий диск осциллографа или флэш-карту. Подключите любой принтер и распечатайте выбранные осциллограммы.

Полоса пропускания	500 МГц
Время нарастания	800 пс
Количество каналов	2
Частота дискретизации	1 Гвыб\с, (при однократном запуске); 2 Гвыб\с (при объединении каналов)
Эквивалентная частота дискретизации	50Гвыб\с
Стандартная длинна памяти	250 К (500К при объединении каналов)
Максимальная длинна памяти (при использовании опции)	1М (2М при объединении каналов)
Стандартное время захвата сигнала	250 мкс при максимальной частоте дискретизации
Максимальное время захвата сигнала (при использовании опции расширении памяти)	1 мс при максимальной частоте дискретизации
Вертикальное разрешение АЦП	8 бит
Коэффициент отклонения	1 мВ/дел - 10 В/дел (1 MОм)
	1 мВ/дел - 2 В/дел ( 50 Ом);
Погрешность измерения напряжения	±(0.01.5U + 0.005 К) U - измеренное значение напряжения, В; К - величина численно равная установленному значению коэффициента отклонения, В
Ограничение полосы пропускания	20 МГц 20 МГц, 200 МГц
Максимальное входное напряжение	400В пикового значения
Связь входа	постоянная переменна, заземлено
Входное сопротивление	1 МОм (16пФ)
	50 Ом±1%
Тип делителей	разъем BNC или ProBus®
Делитель (стандартный)	PP007 (500 МГц) на каждый канал
Коэффициент отклонения	1 нс/дел - 1000 с/дел
	в режиме самописца от 500 мс/дел до 1000 с/дел
Погрешность измерения временных интервалов	10 ppm
Дополнительные характеристики
Система синхронизации
Режимы запуска:	автоматический, ждущий, однократный
Источник синхронизации:	один из каналов, внешняя, внешняя 1:10, от сети
Фильтры синхронизации	постоянная составляющая, переменная составляющая, ВЧ, ВЧ режекторный, НЧ режекторный
Предзапуск	0-100% от полной шкалы
Послезапуск	0-10.000 делений
Удержание	от 2с до 20с или от 1 до 99.999.999 событий
Диапазон внутренней синхронизации	±5 делений от центра
Диапазон внешней синхронизации	ВНЕШ/10 ±5В, ВНЕШ ±500мВ
Входное сопротивление	1МОм или 50 Ом
Виды синхронизации	Фронтом по выбранной полярности фронта (положительной, отрицательной или окном) с установленным уровнем Синхронизация сбоем положительным или отрицательным сбоем с установкой интервала сбоя в пределах от 2 нс до 20с или по прерывистому сбою, включая режимы запуска по прерывистому сбою по заданной длительности импульса.
Дополнительные виды синхронизации(опции)	Рамковая синхронизация Синхронизация по скорости нарастания напряжения. По интервалу (сигнал или образец). Спящая По качеству (состояние или фронт).
Автоматические измерения	Одновременно может быть отображено до 6 измеряемых параметров различных осциллограмм: Амплитуда, Область, Нижнее значение, Задержка, Скважность, Время спада (90%-10%), Время спада (80%-20%), Частота, Максимум, Минимум, Среднее значение, Положительный выброс, Отрицательный выброс, Период, Пиковое значение, Время нарастания (90%-10%), Время нарастания (80%-20%), Среднеквадратичное значение, Асимметрия, Стандартное отклонение, Верхнее значение, Длительность.
Растяжка	Растяжка сигнала с использованием органов управления передней панели, мыши или сенсорного экрана для выделения увеличиваемой области.
Стандартные математические функции	Суммирование, разность, продукт, отношение и БПФ (использование прямоугольного, плоского окон или окна ВонХанна ). Всего возможно использование одной математической функции одновременно.
Расширенные математические функции (опция MathSurfer)	Добавляет следующие математические функции: Абсолютное значение, Усреднение (суммированное и продолжительное), Производная, Огибающая, Повышение разрешения (до 11 бит), Минимальный уровень, Интеграл, Инвертирование, Обратная величина, Максимальный уровень, Квадрат и Корень квадратный. Также добавляется возможность использование одновременно двух математических функций и пересчет в другие единицы
Рабочие условия	Температура: От +5 °С до +40 °С Влажность: От 5% до80% при температуре 30 °С без образования конденсата
Размеры	260 мм x 340 мм x 152мм
Вес	6.8 кг. Включая аксесуары

10,4 дюймовый цветной сенсорный экран
PP007, 10:1 пассивный пробник (1 на канал)
Сетевой порт 10/100 Base T
Три порта USB 2.0 (один на передней панели)
Порт вывода видеосигнала SVGA (800х600 точек)
Последовательный порт RS232EC
Параллельный порт "Центроникс"
Встроенная система оперативной консультативной информации на выбранном языке
Защитная крышка передней панели
Компакт-диск с руководством по эксплуатации и дистанционному управлению, обучающее руководство, руководство по быстрому ознакомлению
