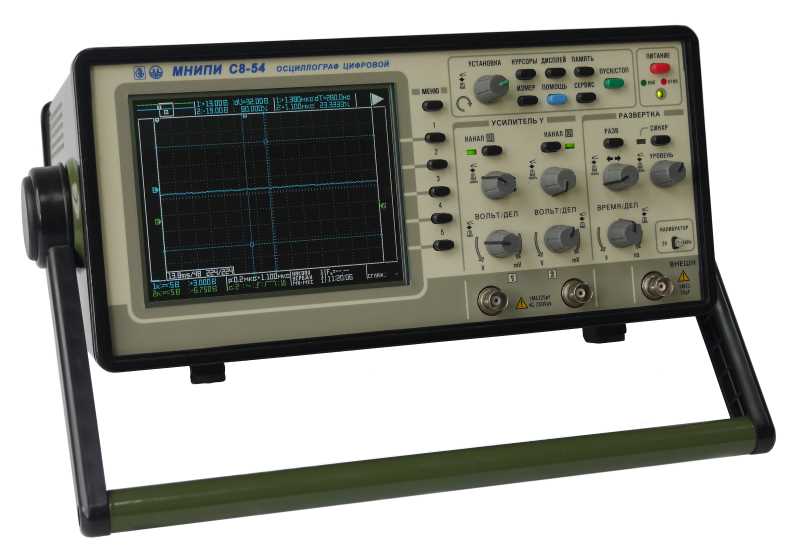

С8-54 - Осциллограф запоминающий цифровой двухканальный

Двухканальный цифровой запоминающий осциллограф С8-54 предназначен для исследования и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц. Осциллограф обеспечивает регистрацию, запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной TFT дисплей.

Дополнительные возможности:

Курсорные измерения
Одновременное наблюдение текущего и сохранённого сигналов
Режимы усреднения, накопления, сглаживания и отображения минимального и максимального значения
Автоматическое сохранение в энергозависимой памяти до 128 последних сигналов
Сохранение в энергонезависимой памяти более 20 произвольных сигналов
Сохранение сигналов на внешнем носителе в графическом и текстовом виде
Функции суммирования и перемножения каналовС
БПФ
Интерактивные подсказки
Инверсия каналов
Управление прибором и сбор данных через порты USB и LAN посредством команд SCPI
Функция частотомера 0.01Гц - 200МГц
Курсорные измерения

Область применения осциллографа: наладка, контроль, ремонт радиотехнической аппаратуры, электронных систем и устройств различного назначения

Число каналов	2
Полоса пропускания:	200 МГц
Частота дискретизациия	400 МГц
Эквивалентная частота дискретизации	20 ГГц
Время нарастания	≤1,75 нс
Выброс	≤1,75 нс
Время установления	≤9 нс
Входное активное сопротивление	(1±0,02) МОм/ 50 Ом
Входная ёмкость	≤25 пФ
Диапазон коэффициентов отклонения	от 2 мВ/дел до 5 В/дел с шагом 1-2-5
Диапазон коэффициентов развёртки	от 1 нс/дел до 10 с/дел с шагом 1-2-5
Длина записи	281, 512, 1024, 2048, 4096, 8192, 16384 отсчётов в двух каналах; 32 768 отсчётов в одном канале
Режимы запуска развёртки	автоматический, ждущий, однократный
Синхронизация	внутренняя, внешняя; ручная, автоматическая
Режимы сбора данных	· автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов; · пред/послезапуск; · сохранение в памяти последних сигналов; · запись и отображение сигналов с возможностью масштабирования; · пиковый детектор.
Автоматические измерения	22 шт
Экран	· цветной TFT дисплей 320 х 240 точек, диагональ – 145 мм; · регулируемая яркость; · настраиваемые яркость/цвет сетки · выбор цвета канала.
Общие характеристики
Интерфейс	USB и Ethernet
Питание	~(230±23) В (50±0.5)Гц ; =(±(12±3)) В
Потребляемая мощность	≤40 ВА
Габариты	346х152х252 мм
Масса	3.8 кг
Условия эксплуатации
Температура	-10...+40 °C
Влажность воздуха (при 25 °C)	≤90%
Давление	450-800 мм.рт.ст.
