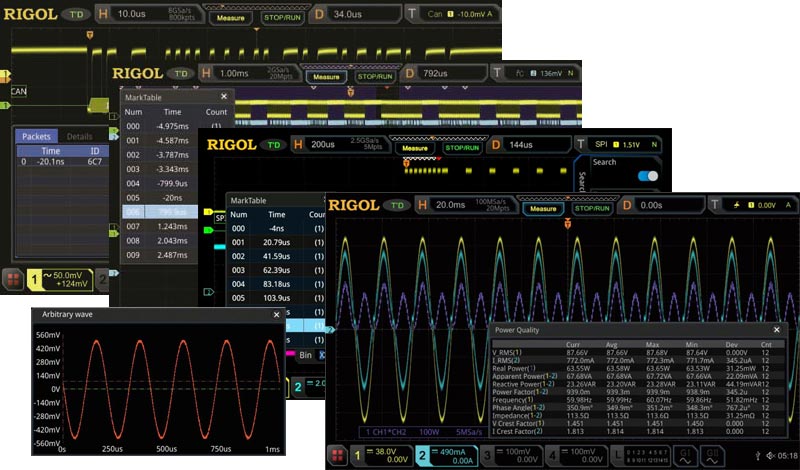

Пакет приложений MSO5000-BND в составе:

Опции запуска и анализа протоколов последовательных шин

MSO5000-COMP

Опция запуска и анализа по сигналам компьютерных последовательных шин (RS232/UART)

Декодирование данных TX/RX шины RS232/UART (до 20 Мбит/с) (5–9 бит), контроль четности (нечетный, четный или нет) и стоповые биты (1–2 бита)

Исходные каналы: CH1~CH4, D0~D15

MSO5000-EMBD

Опция запуска и анализа по сигналам последовательных шин встраиваемых систем (I2C)

Декодирование адресов (с битом R/W или без него) шины I2C, данных и ACK.

Исходный канал: CH1~CH4, D0~D15

Опция запуска и анализа по сигналам последовательных шин встраиваемых систем (SPI)

Декодирование данных MISO/MOSI (4-32 бита) шины SPI. Доступный режим включает «Тайм-аут» и «CS».

Исходный канал: CH1~CH4, D0~D15

MSO5000-AUTO

Опция запуска и анализа по сигналам автомобильных последовательных шин (LIN)

Декодирование данных (версии протокола 1.X или 2.X) шины LIN (до 20 Мбит/с). Декодирование отображает синхронизацию, идентификатор, данные и контрольную сумму.

Исходный канал: CH1~CH4, D0~D15

Опция запуска и анализа по сигналам автомобильных последовательных шин (CAN)

Декодирование удаленного кадра (идентификатор, номер байта, CRC), кадра перегрузки и кадра данных (стандартный/расширенный идентификатор, домена управления, домена данных, CRC и ACK) шины CAN (до 5 Мбит/с). Поддерживаемые типы сигналов шины CAN включают CAN_H, CAN_L, TX/RX и DIFF.

Исходный канал: CH1~CH4, D0~D15

MSO5000-FLEX

Опция запуска и анализа по сигналам последовательных шин FlexRay

Декодировка идентификатора кадра, PL (полезная нагрузка), CRC заголовка, количество циклов, данных, контрольную сумму CRC и DTS шины FlexRay (до 10 Мбит/с). Поддерживаемые типы сигналов включают BP, BM и RX/TX.

Исходный канал: CH1~CH4, D0~D15

MSO5000-AUDIO

Опция запуска и анализа по сигналам аудио последовательных шин (I2S)

Декодирование данных левого и правого каналов аудиошины I2S, поддерживая от 4 до 32 бита. Режимы выравнивания включают I2S, LJ и RJ.

Исходный канал: CH1~CH4, D0~D15 (доступно только для модели MSO5xx4 или модели с установленной опцией MSO5000-4CH)

MSO5000-AERO

Опция запуска и анализа по сигналам аэрокосмических последовательных шин MIL-STD-1553

Декодирование данных сигнала шины MIL-STD-1553, командное слово и слово состояния (адрес + последние 11 бит).

Исходный канал: CH1~CH4

Прикладные опции

MSO5000-AWG

Двухканальный генератор сигналов произвольной формы 25 MГц

Воспроизведение стандартных функций и сигналов произвольной формы, 2 канала, 25 МГц, 14 бит, 200 Мвыб/с, 16000 точек

Типы сигналов: синусоидальные, прямоугольные, импульсные, пилообразные, постоянный ток, шум, кардиальный синус, экспоненциальное нарастание/спад, функции Гаусса Лоренца, Гаверсинуса, сигналы произвольной формы

MSO5000-PWR

Опция анализа источников питания

Анализ качества электропитания, включая измерения: V_RMS, I_RMS, реальной мощности, полной мощности, реактивной мощности, коэффициента мощности, опорной частоты, фазового угла, импеданса, крест-фактора по напряжению и крест-фактора по току.

Анализ пульсаций: измерение текущего значения, среднего значения, минимального значения, максимального значения, стандартное отклонение и значение счетчика пульсаций.
