DS8204-R - компактный цифровой осциллограф

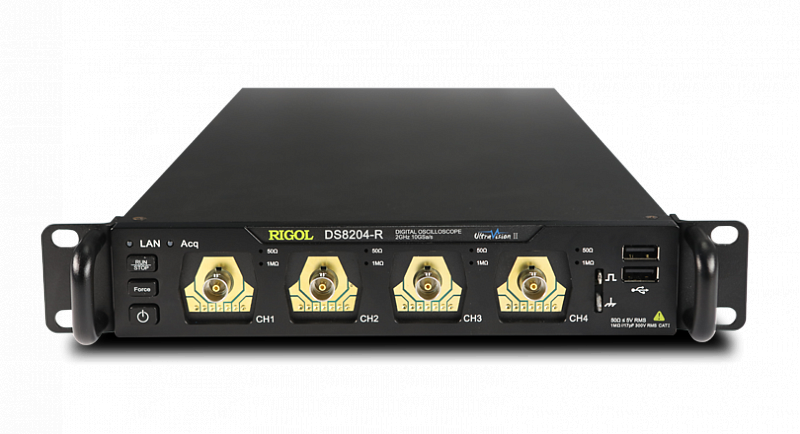

DS8204-R – компактный (стоечный) цифровой осциллограф среднего класса c полосой пропускания 2 ГГц, 4 аналоговыми каналами, без ЖК-дисплея. Самая продвинутая модель серии осциллографов DS8000-R, построенных на новейшей платформе RIGOL UltraVision II. Осциллограф имеет ультракомпактные размеры, что позволяет размещать оборудование в узком пространстве и осуществлять интеграцию с несколькими приборами (дизайн Half U). Наличие ДУ (работа c внешним монитором) позволяет работать при низких температурах до -40℃. Поддерживает возможность масштабирования до 512 синхронизированных каналов, осуществляет многоканальный высокоскоростной сбор данных. Соответствует стандартам тестовых систем промышленной автоматизации.

Особенности и преимущества

подходит для работы в особых условиях (до -40 ℃);
ультракомпактные размеры для монтажа в стойку ( габариты Ш214 мм*В43 мм*Г478 мм; вес 3,6 кг);
экономия места в стойке (дизайн Half U - 2 осциллографа устанавливаются вплотную в стандартной стойке 1U с 8 каналами);
работа с внешним монитором и ДУ;
возможность масштабирования до 512 синхронизированных каналов;
многоканальный высокоскоростной сбор данных;
соответствие стандартам тестовых систем промышленной автоматизации.

Опции:

Описание	Опции
Анализ сигналов высокоскоростной передачи данных	DS8000-R HSDC
Пакет приложений, включает: DS8000-R-COMP, DS8000-R-EMBD, DS8000-RAUTO, DS8000-R-FLEX, DS8000-R-AUDIO, DS8000-R-AERO, DS8000-R-AWG, DS8000-R-JITTER и DS8000-R-PWR	DS8000-R-BND
Запуск и анализ сигналов последовательной шины RS232/UART	DS8000-R-COMP
Запуск и анализ сигналов последовательной шины I2C и SPI	DS8000-R-EMBD
Запуск и анализ сигналов последовательной шины CAN, LIN	DS8000-R-AUTO
Запуск и анализ сигналов последовательной шины FlexRay	DS8000-R-FLEX
Запуск и анализ сигналов последовательной шины I2S	DS8000-R-AUDIO
Запуск и анализ сигналов последовательной шины MIL-STD-1553	DS8000-R-AERO
Генератор функций и сигналов произвольной формы, 25 МГц	DS8000-R-AWG
Встроенный анализ мощности (требуется опция RPA246 корректор разности фаз при анализе мощности)	DS8000-R-PWR
Корректор разности фаз при анализе мощности	RPA246
ПО для расширенного анализа параметров мощности	UPA-DS
Глазковая диаграмма реального времени и анализатор джиттера опция, доступна только для DS8104-R и DS8204-R)	DS8000-R-JITTER

Пробники:

Тип пробника	Модель	Характеристики	Входит/не входит в комплектацию
Пассивный высокоимпедансный пробник	RP3500A	500 МГц	нет
Пассивный высокоимпедансный пробник	PVP2350	350 МГц	нет
Пассивный низкоимпедансный пробник	RP6150A	1.5 ГГц	нет
Пассивный высокоимпедансный пробник	PVP2150	1X: DC ~ 35 МГц 10X: DC ~ 150 МГц	нет
Активный дифференциальный пробник	PVA7250	2.5 ГГц	нет
Активный дифференциальный пробник	RP7150	1.5 ГГц	нет
Активный дифференциальный пробник	RP7080	800 МГц	нет
Активный пробник	RP7150S	1.5 ГГц	нет
Активный пробник	RP7080S	800 МГц	нет
Пассивный высокоимпедансный пробник	RP5600A	DC~600 МГц	нет
Пассивный высоковольтный пробник	RP1300H	DC ~ 300 МГц CAT I 2000 V (DC+AC) CAT II 1500 V (DC+AC)	нет
Пассивный высоковольтный пробник	RP1010H	DC ~ 40 МГц DC: 0 ~ 10 kV DC	нет
Пассивный высоковольтный пробник	RP1018H	DC ~ 150 МГц DC+AC Peak: 18 kV CAT II	нет
Пассивный высоковольтный дифференциальный пробник	PHA0150	70 МГц макс.напряжение ≤ 1500 Vpp	нет
Пассивный высоковольтный дифференциальный пробник	PHA1150	100 МГц макс.напряжение ≤ 1500 Vpp	нет
Токовый пробник	RP1001C	DC ~ 300 кГц, max.input DC: ±100 A, AC P-P: 200 A, AC RMS: 70 A	нет
Токовый пробник	RP1002C	DC до 1 МГц, max. input DC: ±70 A, AC P-P: 140 A, AC RMS: 50 A	нет
Высоковольтный дифференциальный пробник	RP1025D	25 МГц, макс.напряжение ≤1400 Vpp	нет
Высоковольтный дифференциальный пробник	RP1050D	50 МГц макс.напряжение ≤ 7000 Vpp	нет
Высоковольтный дифференциальный пробник	RP1100D	100 МГц, макс.напряжение ≤7000 Vpp	нет

Аналоговая полоса пропускания	2 ГГц
Аналоговые каналы	4
Макс. длина записи	500 Мточек
Макс. частота дискретизации	10 Гвыб/с
Скорость захвата осциллограмм	600,000 осц/с
Масса, кг	3.6
Размеры	21.44.347.8
