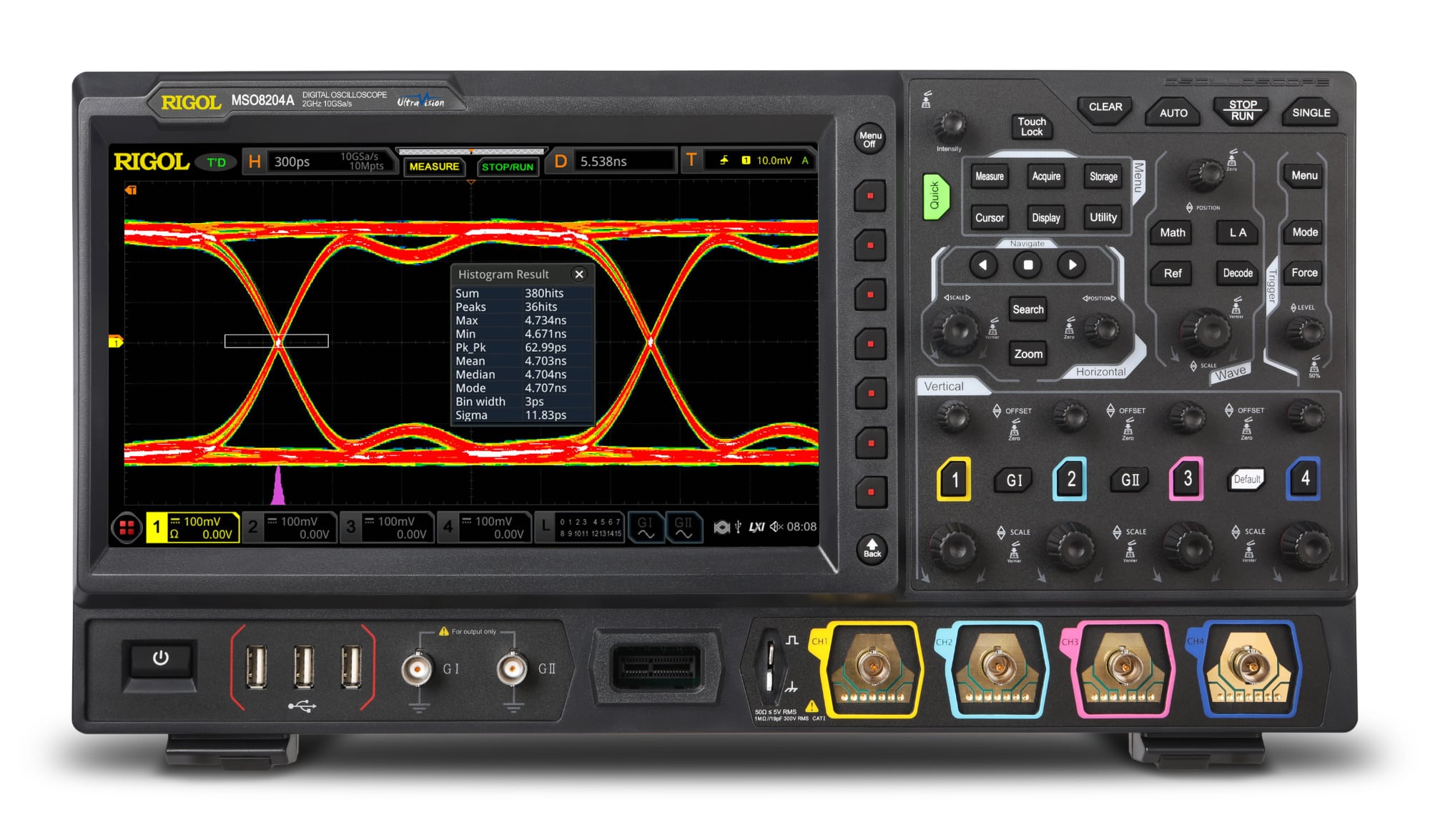

MSO8204A – настольный комбинированный цифровой осциллограф смешанных сигналов высокого класса. Модель имеет полосу пропускания 2 ГГц, 4 аналоговых и 16 цифровых каналов, большой цветной «мультитач» дисплей 10.1” и небольшие габариты: Д 410 мм *В224 мм *Ш 135 мм; вес 4 кг.
MSO824A собран на чипсете RIGOL ASIC «Phoenix» и технологической платформе UltraVision II с возможностью расширения полосы пропускания до 3 ГГц.
Комбинированные осциллографы серии MSO8000A имеют формат 7-в-1: цифровой осциллограф, анализатор спектра, цифровой вольтметр, 6-разрядный высокоточный частотомер и сумматор, 16-канальный логический анализатор, анализатор протоколов (опция), генератор сигналов произвольной формы (опция).
|
Пассивные пробники |
|
|
PVP2150 |
150 МГц, 10:1/1:1, Пассивный Высокоимпедансный пробник |
|
PVP2350 |
350 МГц, 10:1/1:1, Пассивный Высокоимпедансный пробник |
|
RP3500A |
Пассивный Высокоимпедансный пробник 500 МГц, 10 МОм (Один комплект в стандартной поставке) |
|
RP5600A |
Пассивный высокоимпедансный пробник, 600 МГц, 10 МОм, 10Х |
|
RP6150A |
Пассивный низкоимпедансный пробник, 1,5 ГГц, 500 Ом, 10Х |
|
RP1300H |
Высоковольтный пробник 300 МГц, 2 кВ |
|
RP1010H |
Высоковольтный пробник 10 кВ, 50 МГц |
|
RP1018H |
Высоковольтный пробник 18 кВ, 150 МГц |
|
Активные пробники |
|
|
RP7080 |
Активный дифференциальный пробник, 800 МГц |
|
RP7080S |
Активный пробник, 800 МГц |
|
RP7150 |
Активный дифференциальный пробник, 1,5 ГГц |
|
RP7150S |
Активный пробник, 1,5 ГГц |
|
Токовые пробники |
|
|
RP1000P |
4-канальный источник питания для токовых датчиков RIGOL RP1003C, RP1004C и RP1005C |
|
RP1001C |
300 кГц, 100А постоянного тока |
|
RP1002C |
1 МГц, 70А постоянного тока |
|
RP1003C |
50 МГц, 30А |
|
RP1004C |
100 МГц, 30А |
|
RP1005C |
10 МГц, 150А |
|
Высоковольтные дифференциальные пробники |
|
|
RP1025D |
Высоковольтный дифференциальный пробник 1,3 кВ, 25 МГц |
|
RP1050D |
Высоковольтный дифференциальный пробник 6,5 кВ, 50 МГц |
|
RP1100D |
Высоковольтный дифференциальный пробник 6,5 кВ, 100 МГц |
|
Логические пробники |
|
|
RPL2316 |
Логический пробник, 16 каналов |
|
Пробники ближнего поля |
|
|
NFP-3 |
Пробник ближнего поля |
|
Расширение полосы пропускания прибора |
|
|
MSO8000A-BW20T30 |
Увеличение полосы пропускания одного канала с 2 ГГц до 3 ГГц |
|
Анализ сигналов протоколов шин последовательной передачи данных |
|
|
MSO8000-COMP |
Запуск и декодирование по сигналам шин последовательной передачи данных (RS232/UART) |
|
MSO8000-EMBD |
Запуск и декодирование по сигналам шин последовательной передачи данных (I2C, SPI) |
|
MSO8000-AUTO |
Запуск и декодирование по сигналам шин последовательной передачи данных (CAN, CAN-FD, LIN) |
|
MSO8000-FLEX |
Запуск и декодирование по сигналам шин последовательной передачи данных (FlexRay) |
|
MSO8000-AUDIO |
Запуск и декодирование по сигналам шин последовательной передачи данных (I2S) |
|
MSO8000-AERO |
Запуск и декодирование по сигналам шин последовательной передачи данных (MIL-STD-1553) |
|
Программное обеспечение для анализа сигналов |
|
|
MSO8000-JITTER |
Программное обеспечение для построения глазковых диаграмм и расширенный анализ джиттера |
|
MSO8000-PWR |
Программное обеспечение для анализа мощности (необходимо приобретение RPA246) |
|
Генератор сигналов произвольной формы |
|
|
MSO8000-AWG |
Генератор сигналов произвольной формы 25 МГц 2 канала |
|
Набор опций |
|
|
MSO8000-BND |
MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-JITTER и MSO8000-PWR |
| Наименование | Параметр | ||||||||
|
Полоса пропускания (- 3дБ) Zвх = 50 Ом (50 Ω) Zвх = 1 МОм (High Z) |
2 ГГц/ 3 ГГц (опция расширения MSO8000A-BW20T30) 500 МГц |
||||||||
| Расчетное время нарастания | ≤ 206 пс | ||||||||
| Количество входных каналов |
4 аналоговых входа 1 внешний вход запуска 16 цифровых каналов (требуется 16 канальный пробник RPL2316) |
||||||||
| Количество выходных каналов генератора сигналов произвольной формы | 2 (опция MSO8000-AWG) | ||||||||
| Режим выборки | Выборка в реальном времени | ||||||||
| Максимальная частота дискретизации |
10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
||||||||
| Максимальная глубина памяти |
500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) 62,5 млн. точек (16 цифровых каналов) |
||||||||
| Максимальная скорость захвата сигнала | > 600 000 осц/с | ||||||||
| Вертикальное разрешение | 8 бит | ||||||||
| Аппаратная запись и воспроизведение сигналов в реальном времени |
|
||||||||
| Пиковый детектор | Захват глитчей от 400 пс | ||||||||
| Тип и размер дисплея | 10,1 дюймовый емкостный экран с функцией мультитач/управление жестами | ||||||||
| Разрешение дисплея | 1024 х 600 пикселей | ||||||||
| Система вертикального отклонения аналоговых каналов | |||||||||
| Входная связь | По постоянному току, переменному току или заземление | ||||||||
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 4% | ||||||||
| Входная емкость | 19 пФ ± 3 пФ | ||||||||
| Коэффициент деления пробников | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X | ||||||||
| Автоматическое определение пробников | Да, производства RIGOL | ||||||||
| Максимальное входное напряжение: | |||||||||
| 1 МОм | 300 Вскз или 400 Впик | ||||||||
| 50 Ом | 5 Вскз | ||||||||
| Чувствительность по вертикали: | |||||||||
| 1 МОм | от 1 мВ/дел до 10 В/дел | ||||||||
| 50 Ом | от 1 мВ/дел до 1 В/дел | ||||||||
| Диапазон смещения по постоянному току: | |||||||||
| 1 МОм |
± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) |
||||||||
| 50 Ом |
± 1 В (1 мВ/дел - 100 мВ/дел) ± 4 В (102 мВ/дел - 1 В/дел) |
||||||||
| Динамический диапазон | ± 5 делений (8 бит) | ||||||||
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы | ||||||||
| Изоляция/развязка между каналами |
≥100:1 (от DC до 1 ГГц) ≥30:1 (>1 ГГц) |
||||||||
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) | ||||||||
| Система вертикального отклонения цифровых каналов | |||||||||
| Количество каналов |
16 входных каналов (D0~D15) (2 группы: D0~D7, D8~D15) |
||||||||
| Диапазон установления порогового уровня | ±20,0 В, с шагом 10 мВ | ||||||||
| Точность установки порогового уровня | ± (100 мВ + 3% установленного порога) | ||||||||
| Поддерживаемые протоколы |
TTL (1,4 В), CMOS 5,0(2,5 В), CMOS 3,3(1,65 В), CMOS 2,5(1,25 В), CMOS 1,8(0,9 В), ECL(-1,3 В),PECL(3,7 В), LVDS(1,2 ВV), 0,0V User (настраиваемый порог для 8 каналов в группе) |
||||||||
| Максимальное входное напряжение | ± 40 В пик-пик CAT I | ||||||||
| Максимальный динамический диапазон входных напряжений | ±10 В + пороговое значение | ||||||||
| Минимальный диапазон изменения входных напряжений | 500 мВ пик-пик | ||||||||
| Входной сопротивление | 101 кОм | ||||||||
| Входная емкость пробника | 8 пФ | ||||||||
| Вертикальное разрешение | 1 бит | ||||||||
| Режим повышенного вертикального разрешения | |||||||||
| Разрешение | 9 бит | 10 бит | 11 бит | 12 бит | |||||
| Полоса пропускания | 10 Гвыб/с | 1 ГГц | 500 МГц | 250 МГц | 125 МГц | ||||
| 5 Гвыб/с | 500 МГц | 250 МГц | 125 МГц | 62,5 МГц | |||||
| 2,5 Гвыб/с | 250 МГц | 125 МГц | 62,5 МГц | 31,25 МГц | |||||
| Горизонтальная развертка аналоговых каналов | |||||||||
| Диапазон временной развертки | От 200 пс/дел до 1000 с/дел | ||||||||
| Разрешение по времени | 2 пс | ||||||||
| Погрешность частоты опорного генератора | ± 1х10-6 ± 2х10-6/год | ||||||||
| Диапазон межканальной коррекции смещения | ± 100 нс | ||||||||
| Горизонтальная развертка цифровых каналов | |||||||||
| Минимальная длительность детектируемого импульса | 3,2 нс | ||||||||
| Максимальная входная частота | 500 МГц | ||||||||
| Межканальная задержка | 1 нс (тип), 2 нс (макс) | ||||||||
| Система захвата | |||||||||
| Максимальная частота дискретизации аналоговых каналов |
10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) – макс. полоса пропускания – 1 ГГц |
||||||||
| Максимальная глубина памяти для аналоговых каналов |
500 млн. точек (1 аналоговый канал) 250 млн. точек (2 аналоговых канала) 125 млн. точек (4 аналоговых канала) |
||||||||
| Максимальная частота дискретизации для всех цифровых каналов | 1,25 Гвыб/с | ||||||||
| Максимальная глубина памяти для всех цифровых каналов | 62,5 млн. точек | ||||||||
| Режимы захвата | Обычный – по умолчанию | ||||||||
| Пиковый детектор – захват глитчей до 400 пс | |||||||||
| Среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |||||||||
| Высокого разрешения – 9 – 12 бит | |||||||||
| Система запуска/синхронизации | |||||||||
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока | ||||||||
| Режим запуска | Автоматический, нормальный, одиночный | ||||||||
| Диапазон удержания | От 8 нс до 10 с | ||||||||
| Полоса пропускания системы запуска: | |||||||||
| внутренний источник запуска | Полоса пропускания аналоговых входов | ||||||||
| внешний вход запуска | 200 МГц | ||||||||
| Чувствительность системы запуска: | |||||||||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел | ||||||||
| внешний вход запуска |
200 мВ пик-пик (DC – 100 МГц); 500 мВ пик-пик (100 МГц – 200 МГц) |
||||||||
| Импеданс внешнего входа запуска | 50 Ω | ||||||||
| Диапазон установки порога срабатывания запуска: | |||||||||
| внутренний источник запуска | ± 5 делений от центра экрана | ||||||||
| внешний вход запуска | ± 8 В | ||||||||
| питающая сеть переменного тока | Фиксированное значение 50% | ||||||||
| Типы запуска | По фронту, по импульсу, по скорости нарастания, по видео, по шаблону, по продолжительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту | ||||||||
| Запуск и декодирование по сигналам протоколов передачи данных |
RS232/UART: MSO8000-COMP (опция) I2C, SPI: MSO8000-EMBD (опция) CAN, CAN-FD, LIN: MSO8000-AUTO (опция) FlexRay: MSO8000-FLEX (опция) I2S: MSO8000-AUDIO (опция) MIL-STD-1553: MSO8000-AERO (опция) |
||||||||
| Поиск и навигация | |||||||||
| Виды поиска | По переднему фронту, по импульсу, по ранту (сигналу неопределенного уровня), по скорости нарастания, по RS232, по I2C, по SPI | ||||||||
| Источник | Любой аналоговый канал | ||||||||
| Отображение результатов | Таблица событий или навигация | ||||||||
| Копирование | Установок из аналогового канала в канал синхронизации и обратно | ||||||||
| Навигация |
Воспроизведение из памяти: просмотр сигналов из памяти с помощью навигационных клавиш, прокрутка сохраненных данных сигнала, поддержка просмотра на трех скоростях. Воспроизведение в режиме ZOOM: просмотр сведений о сигналах с помощью навигационных клавиш, автоматическое панорамирование окна ZOOM, поддерживающее просмотр на трех скоростях. Воспроизведение записи: воспроизведение записанных сигналов с помощью клавиш управления. Навигация по событию: использует клавиши управления для прокрутки поиска по результату события. |
||||||||
| Измерения | |||||||||
| Курсорные измерения | Количество курсоров | 2 пары XY курсоров | |||||||
| Ручной режим |
Девиация амплитуды между курсорами (ΔY) Девиация времени между курсорами (ΔX) Обратная величина ΔX (Гц) (1/ΔX) |
||||||||
| Режим отслеживания |
Фиксация оси Y для отслеживания напряжения точки сигнала оси X и значения времени Фиксация оси X для отслеживания напряжения точки сигнала оси Y и значения времени |
||||||||
| Автоматические измерения | Отображение курсоров во время автоматических измерений | ||||||||
| XY измерения |
Измерение параметров напряжения соответствующих осциллограммы каналов в режиме временной развертки XY. X = канал 1, Y = канал 2 |
||||||||
| Автоматические измерения | Количество измерений | 41 тип измерений, с одновременным отображением до 10 измерений | |||||||
| Источник измерений | Аналоговые каналы 1-4, Math1- Math4, цифровые каналы D0-D16 | ||||||||
| Режим измерений | Обычный, повышенной точности | ||||||||
| Диапазон измерений | Основной (Main), с увеличением (ZOOM), курсорный (Cursor) | ||||||||
| Все измерения | Отображение до 33 измеренных параметров для текущего измеряемого канала, результаты измерений обновляются непрерывно, возможность смены измеряемого канала | ||||||||
| По вертикальной оси | V max, V min, V pp, V top, V base, V amp, V upper, V mid, V lower, V avg, V RMS, Per. V RMS, уровень искажений после фронта/спада импульса(Overshoot), уровень искажений перед фронтом/спадом импульса (Preshoot), площадь (Area), Period Area и стандартную девиацию (Std Dev). | ||||||||
| По горизонтальной оси | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, and -Slew Rate | ||||||||
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), and Phase(A↓-B↓) | ||||||||
| Анализ | Частотомер, цифровой вольтметр, анализ мощности (опция MSO8000-PWR), гистограмма, триггер по зоне, глазковая диаграмма и анализ джиттера (опция MSO8000-JITTER) | ||||||||
| Статистика величин | текущее, среднее, максимальное, минимальное, стандартное отклонение, время статистического анализа | ||||||||
| Математическая обработка сигналов | |||||||||
| Количество отображаемых математических операций | 4 одновременно | ||||||||
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, извлечение квадратного корня, Lg, Ln, Exp, Abs, AX+B, ФНЧ, ФВЧ, ПФ, РФ | ||||||||
| Расширенное БПФ | Длина записи | 1 Мвыб максимум | |||||||
| Тип окна | Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хэмминга, с плоской вершиной, треугольное | ||||||||
| Поиск пиков | До 15 пиков. Определяется порогом, установленным пользователем | ||||||||
| Анализ осциллограмм | |||||||||
| Запись сигналов | Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 450 000 | ||||||||
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана | ||||||||
| Гистограмма |
Гистограмма сигнала предоставляет группу данных, показывая, сколько раз сигнал попадает в определенный диапазон областей на экране. Гистограмма показывает не только распределение попаданий, но и обычную статистику измерений |
||||||||
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации | ||||||||
| Построение глазковой диаграммы в реальном времени (опция MSO8000-JITTER) |
Измерения параметров тактовых сигналов, сигналов данных, анализ отклонения технических характеристик Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: Полностью автоматический, полуавтоматический и ручной Измеряемые параметры глазковой диаграммы: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, Q-фактор |
||||||||
|
Анализ джиттера (опция MSO8000-JITTER) |
Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт Тип: Полностью автоматический, полуавтоматический и ручной Типы анализа джиттера: TIE, цикл к циклу, + ширина к + ширине и –ширина к -ширине Отображение измерений: тренд, гистограмма и спектр |
||||||||
| Декодирование протоколов последовательных шин | |||||||||
| Количество одновременно отображаемых декодированных протоколов | 4 | ||||||||
| Виды декодируемых протоколов |
В базовой комплектации: параллельный Опционально: RS232/UART, I2C, SPI, LIN, CAN, CAN-FD, FlexRay, I2S, and MILSTD-1553 |
||||||||
| Генератор сигналов произвольной формы (опция MSO8000-AWG) | |||||||||
| Количество каналов | 2 | ||||||||
| Частота дискретизации | 200 Мвыб/с | ||||||||
| Разрешение по вертикали | 14 бит | ||||||||
| Максимальная выходная частота | 25 МГц | ||||||||
| Стандартные прошитые функции сигналов | Синусоидальный, меандр, пилообразный, импульсный, постоянное напряжение, шум | ||||||||
| Синусоидальный | Частотный диапазон | от 100 мГц до 25 МГц | |||||||
| Неравномерность АЧХ | ± 0,5 дБ (относительно 1 кГц) | ||||||||
| Гармонические искажения | - 40 дБн | ||||||||
| Негармонические искажения | - 40 дБн | ||||||||
| Коэффициент гармоник | 1 % | ||||||||
| Отношение сигнал/шум | 40 дБ | ||||||||
| Меандр/импульсы | Частотный диапазон | Меандр: от 100 мГц до 15 МГц | |||||||
| Импульсы: от 100 мГц до 1 МГц | |||||||||
| Время нарастания/спада | <15 нс | ||||||||
| Выбросы переходного процесса Overshoot | < 20% | ||||||||
| Длительность | Меандр: 50% | ||||||||
| Импульсы: от 2% до 98%, настраиваемое | |||||||||
| Разрешение длительности импульса |
1% или 10 нс (большее из этих значений) |
||||||||
| Минимальная длительность импульса | 20 нс | ||||||||
| Разрешение длительности импульса | 5 нс | ||||||||
| Джиттер | 5 нс | ||||||||
| Пилообразный | Частотный диапазон | от 100 мГц до 100 кГц | |||||||
| Линейность | 1% | ||||||||
| Симметричность | от 1% до 100% | ||||||||
| Шум | Частотный диапазон | > 25 МГц | |||||||
| Встроенные функции | Частотный диапазон | от 100 мГц до 1 МГц | |||||||
| Сигналы произвольной формы | Частотный диапазон | от 100 мГц до 10 МГц | |||||||
| Длина генерируемого сигнала | от 2 до 16 000 точек | ||||||||
| Поддержка сохраненных и загружаемых форм | да | ||||||||
| Частота | Погрешность |
100 х10-6 (<10 кГц), 50 х10-6 (>10 кГц) |
|||||||
| Разрешение |
100 мГц или 4 разряда (большее из этих значений) |
||||||||
| Амплитуда | Выходной/динамический диапазон |
20 мВ пик-пик~5 В пик-пик (HighZ), 10 мВ пик-пик~2,5 В пик-пик (50 Ω) |
|||||||
| Разрешение |
100 мкВ или 3 разряда (большее из этих значений) |
||||||||
| Погрешность | ± (2% от установл. знач.+ 1 мВ) (F=1 кГц) | ||||||||
| Смещение постоянной составляющей | Диапазон |
±2,5 В (HighZ), ±1,25 В (50 Ω) |
|||||||
| Разрешение |
100 мкВ или 3 разряда (большее из этих значений) |
||||||||
| Точность | ± (2% от установл. знач. +5 мВ+0,5% от значения амплитуды) | ||||||||
| Модуляция | АМ | Формы модулирующего сигнала: синус, меандр, треугольник, шум | |||||||
|
Модулирующие частоты: от 1 Гц до 50 кГц |
|||||||||
|
Глубина модуляции: от 0% до 120% |
|||||||||
| ЧМ | Формы модулирующего сигнала: синус, меандр, треугольник, шум | ||||||||
|
Модулирующие частоты: от 1 Гц до 50 кГц |
|||||||||
| Смещение модуляции: 1 Гц относительно несущей частоты | |||||||||
| Частотная манипуляция | Модулирующая форма волны: 50% заполнения меандра | ||||||||
|
Модулирующие частоты: от 1 Гц до 50 кГц |
|||||||||
| Шаг перестройки частоты – от 100 мГц до несущей частоты | |||||||||
| Развертка | Линейная, логарифмическая, пошаговая | ||||||||
| Время развертки | от 1 мс до 500 с | ||||||||
| Начальная и конечная частоты развертки | Любые, в пределах рабочей полосы частот | ||||||||
| Пакетный режим | N –циклов, непрерывная | ||||||||
| Кол-во циклов | от 1 до 1 000 000 | ||||||||
| Период | от 1 мкс до 500 с | ||||||||
| Задержка | от 0 до 500 с | ||||||||
| Источник запуска | Внутренний, ручной | ||||||||
| Цифровой вольтметр | |||||||||
| Рабочий вход | Любой аналоговый канал | ||||||||
| Измеряемые величины | DC, AC+DC скз, AC скз | ||||||||
| Разрешение | ACV/DCV: 3 разряда | ||||||||
| Звуковой индикатор превышения пределов измерений | В наличии | ||||||||
| Пределы измерений | Отображает последние результаты измерений на диаграмме и отображает пределы измерений в первые 3 секунды | ||||||||
| Высокоточный цифровой частотомер | |||||||||
| Рабочий вход | Любой аналоговый канал, любой цифровой канал, канал синхронизации | ||||||||
| Измеряемые величины | Частота, период, сумматор | ||||||||
| Частотомер | Разрешение | Макс. 6 разрядов, определяется пользователем | |||||||
| Максимальная измеряемая частота | Предельная рабочая частота аналогового канала или 2,5 ГГц (меньшее из значений) | ||||||||
| Сумматор | 48-разрядов | ||||||||
| Считает по нарастанию фронта | |||||||||
| Источник опорной частоты | Внутренний | ||||||||
| Дисплей | |||||||||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» | ||||||||
| Разрешение встроенного дисплея | 1024 х 600 пикселей | ||||||||
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | ||||||||
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
||||||||
| Яркость | 256 градаций (LCD, HDMI) | ||||||||
| Интерфейсы | |||||||||
| USB 2.0 host | 4 (3 на передней панели и 1 на задней панели) | ||||||||
| USB 2.0 device |
1 на задней панели, совместим с USB Test and Measurement Class (USBTMC) |
||||||||
| LAN | 1 на задней панели, 10/100/1000-порт, поддержка LXI-C | ||||||||
| GPIB Interface | IEEE488.2, GPIB-USB адаптер (опция USB-GPIB) | ||||||||
| Web Remote Control | Поддержка интерфейса веб-контроля (по IP-адресу) | ||||||||
| AUX выход | Выход синхронизации BNC на задней панели / выход сигнала теста «Годен/негоден» | ||||||||
| 10 МГц вход/выход | Вход/выход источника опорной частоты, BNC-разъем на задней панели, 50 Ω | ||||||||
| HDMI видео выход | 1 на задней панели, HDMI 1.4b, A вилка. Подключение внешнего монитора или проектора | ||||||||
| Выход компенсации пробника | 1 кГц, 3 В пик-пик, меандр | ||||||||
| Электропитание | |||||||||
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц | ||||||||
| Максимальная потребляемая мощность | 200 Вт | ||||||||
| Условия окружающей среды | |||||||||
| Диапазон рабочих температур | От 0℃ до +50℃ | ||||||||
| Диапазон температур хранения | От -30℃ до +70℃ | ||||||||
| Относительная влажность | Не более 90% | ||||||||
| Массогабаритные параметры | |||||||||
| Габаритные размеры | 410 х 224 х 135 мм | ||||||||
| Высота для монтажа в измерительную стойку | 6U | ||||||||
| Вес | 4 кг | ||||||||
