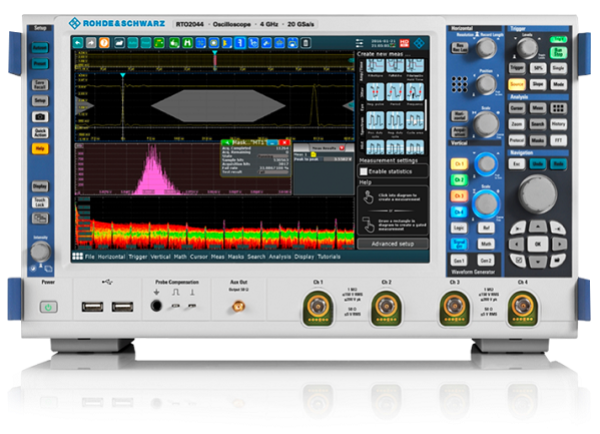

RTO1044 - Цифровой осциллограф Rohde & Schwarz 4 ГГц, 4 канала
RTO1044 - Цифровой осциллограф Rohde & Schwarz 4 ГГц, 4 канала
Производитель: Rohde & Schwarz
Госреестр: № 50596-12
4 150 000 ₽ с НДС
• Количество каналов: 4 канала
• Полоса пропускания (на уровне -3 дБ) при 50 Ом: 4 ГГц
• Разрешение: > 7 бит (расчетное)
Количество
Есть в наличии
В корзину Запросить коммерческое предложение
Также вы можете направить запрос на email:
  • Описание
  • Характеристики
  • Комплектация

Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания 600 МГц, 1 ГГц, 2 ГГц и 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением.

Семейство R&S®RTO

Базовый модуль Полоса пропускания Каналы
R&S®RTO1044 4 ГГц 4
R&S®RTO1022 2 ГГц 2
R&S®RTO1024 2 ГГц 4
R&S®RTO1014 1 ГГц 4
R&S®RTO1012 1 ГГц 2
R&S®RTO1004 600 МГц 4
R&S®RTO1002 600 МГц 2

Полоса пропускания осциллографов RTO1002/04/12/14/24, выпущенных после 21 декабря 2012 года, может быть расширена до 4 ГГц




Основные свойства

  • Быстрое обнаружение аномалий сигнала
  • Аппаратное ускорение анализа
  • Высокоточная цифровая система синхронизации
  • Новый уровень удобства работы
  • Убедительная точность

Характерные особенности

  • Быстрое обнаружение аномалий сигнала
  • Один миллион сигналов в секунду: поиск неисправностей не требует догадок
  • Высокие скорости сбора данных без ограничения функциональных возможностей
  • Быстрый анализ ошибок с функцией просмотра истории


Аппаратное ускорение анализа

  • Высокая скорость измерений, даже для сложных функций анализа
  • Спектральный анализ на основе БПФ: эффективно и удобно
  • Испытания на соответствие маске: быстрая настройка, надежные результаты
  • Усложненный анализ с использованием одновременно до трех сигналов в каждом канале

Высокоточная цифровая система синхронизации

  • Точные измерения благодаря малому джиттеру при синхронизации
  • Высокая чувствительность запуска во всей полосе пропускания
  • Регулируемый цифровой фильтр сигнала синхронизации

Новый уровень удобства работы

  • Четкая структура меню позволяет быстро начать работу
  • Цветная маркировка органов управления, понятная для пользователя
  • Пиктограммы сигналов с функцией перетаскивания
  • Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы

Убедительная точность

  • Точные измерения благодаря очень низкому уровню собственного шума
  • Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю
  • Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел
  • Малые погрешности коэффициента усиления и смещения, независимо от температуры
  • Надежная межканальная развязка предотвращает перекрестные помехи


Опция логического анализатора
Опция логического анализа RTO-B1 позволяет анализировать логические состояния цифровых шин данных по 16 каналам с тактовой частотой до 400 МГц, разрешением по времени 200 пс (частота дискретизации 5 ГГц) и с глубиной записи до 200 миллионов точек. При этом даже с включенными цифровыми каналами осциллографы RTO обеспечивают скорость обновления экрана свыше 200 тысяч осциллограмм в секунду. Опция RTO-B1 легко может быть установлена на любую модель осциллографа RTO.

Демодуляция сигналов на квадратурные составляющие
Программная опция RTO-K11 позволяет захватывать модулированные входные сигналы, выполнять их аппаратную векторную демодуляцию, фильтрацию и повторную выборку соответствующих I/Q данных для обеспечения требуемой частоты дискретизации. Полученные I/Q данные затем доступны для последующего анализа как в стандартных математических пакетах типа MatLab, так и в ПО Rohde-Schwarz FS-K96 по анализу сигналов OFDM. В зависимости от модели осциллографа максимальная полоса анализа входных сигналов составляет до 4 ГГц. Превосходные аппаратные характеристики осциллографов RTO обеспечивают анализ квадратурно-модулированных сигналов с опцией FS-K96 с EVM на уровне –40 дБ вплоть до частот несущей 3 ГГц.

Анализ целостности сигналов
Опция анализ джиттера R&S®RTO-K12 Jitter Analysis - позволяет проводить автоматические измерения таких параметров, как частота, период, ошибка временного интервала, джиттер от периода к периоду, джиттер за N периодов, скорость передачи данных и др. Функция Track function - обеспечивает более глубокий анализ измеряемых параметров  с возможностью отображения результатов измерений в виде тренда измерения, таблицы, гистограммы, спектра, глазковой диаграммы. Уникальной особенностью опции является утилита тестирования по маске, позволяющая создавать шаблоны для быстрого тестирования глазковых диаграмм. Кроме того в опции имеется возможность программного восстановления тактового сигнала (Software-CDR).

Опция R&S®RTO-K13 Clock Data Recovery (CDR) - активирует схему аппаратного восстановления тактового сигнала, реализованную в интегрированной микросхеме осциллографа RTO. Для восстановления тактового сигнала используются режимы ФАПЧ первого и второго порядка. Скорость передачи данных регулируется от 200 кБайт/с  до 2,5 Гбайт/с для осциллографов RTO1002..24, до 5 Гбайт/с для RTO1044. В отличие от Software-CDR, использующей постобработку захваченных данных, аппаратное восстановление тактового сигнала реализовано в реальном времени, что позволяет использовать тактовый сигнал для синхронизации при измерении джиттера и построении глазковых диаграмм.

R&S®RTO1044 - Цифровой осциллограф — востребованное решение во многих областях, где важна высокая точность при исследовании (измерении, наблюдении, записи) временных и амплитудных параметров электросигналов. Визуализация заданных показателей упрощает дальнейший анализ, а надежное исполнение модели — сам процесс работы. Она создана на базе лучших современных комплектующих, ее конструкция идеально продумана с точки зрения эргономики и массогабаритных характеристик, хорошо защищена от негативных внешних воздействий. Оборудование демонстрирует впечатляющую стабильность как в лабораторных, так и в полевых условиях.

Опции:

Наименование

Тип устройства


Цифровой осциллограф, 600 мГц, 2 канала

R&S®RTO1002

Цифровой осциллограф, 600 мГц, 4 канала

R&S®RTO1004

Цифровой осциллограф, 1 ГГц, 2 канала

R&S®RTO1012

Цифровой осциллограф, 1 ГГц, 4 канала

R&S®RTO1014

Цифровой осциллограф, 2 ГГц, 2 канала

R&S®RTO1022

Цифровой осциллограф, 2 ГГц, 4 канала

R&S®RTO1024

Цифровой осциллограф, 4 ГГц, 4 канала

R&S®RTO1044

Логический анализатор, 400 МГц для RTO с кодом заказа 1316.1000.xx

R&S®RTO-B1

Термостатированный генератор OCXO, 10 МГц

R&S®RTO-B4

Интерфейс GPIB

R&S®RTO-B10

Жесткий диск для замены, вкл. встроенное ПО

R&S®RTO-B19

Модернизация памяти, 50 млн. отсч. на канал 1

R&S®RTO-B101

Модернизация памяти, 100 млн. отсч. на канал

R&S®RTO-B102

Расширение полосы пропускания осциллографа RTO1002/4 до 1 ГГц1)

R&S®RTO-B200

Расширение полосы пропускания осциллографа RTO1002/4 до 2 ГГц1)

R&S®RTO-B201

Расширение полосы пропускания осциллографа RTO1004 до 4 ГГц1)

R&S®RTO-B202

Расширение полосы пропускания осциллографа RTO1012/4 до 2 ГГц1)

R&S®RTO-B203

Расширение полосы пропускания осциллографа RTO1014 до 4 ГГц1)

R&S®RTO-B204

Расширение полосы пропускания осциллографа RTO1024 до 4 ГГц1)

R&S®RTO-B205

Синхронизация и декодирование для последовательного интерфейса I2C/SPI

R&S®RTO-K1

Синхронизация и декодирование для последовательного интерфейса UART/RS-232

R&S®RTO-K2

Синхронизация и декодирование для интерфейса CAN/LIN

R&S®RTO-K3

Синхронизация и декодирование для последовательного интерфейса FlexRay

R&S®RTO-K4

Синхронизация и декодирование последовательных аудио интерфейсов I2S, LJ, RJ, TDM

R&S®RTO-K5

Демодуляция сигналов на квадратурные составляющие

R&S®RTO-K11

Анализ джиттера

R&S®RTO-K12

Восстановление тактового сигнала

R&S®RTO-K13

ПО для испытаний на соответствие USB 2.0

R&S®RTO-K21

ПО для измерения NFC (дополнительно необходим R&S®FSPC; возможна поставка специальных антенн)

R&S®FS-K112PC

500 МГц, пассивный, 10:1, 10 МОм, 9,5 пФ, макс. 400 В

R&S®RT-ZP10

10 МГц, токовый, пост./перем. ток, 0.01 В/A, 150 A (скз.), провод диаметром до 20 мм (требуется опция R&S®RT-ZA13)

R&S®RT-ZC10

100 МГц, токовый, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (требуется опция R&S®RT-ZA13)

R&S®RT-ZC20

1,0 ГГц, активный, 1 МОм, 0.8 пФ

R&S®RT-ZS10E

1,0 ГГц, активный, 1 МОм, 0.8 пФ, встроенный вольтметр, щупы, микрокнопка

R&S®RT-ZS10

1,5 ГГц, активный, 1 МОм, 0,8 пФ, встроенный вольтметр, щупы, микрокнопка

R&S®RT-ZS20

3,0 ГГц, активный, 1 МОм, 0,8 пФ, встроенный вольтметр, щупы, микрокнопка

R&S®RT-ZS30

6,0 ГГц, активный, 1 МОм, 0.3 пФ, встроенный вольтметр, щупы, микрокнопка

R&S®RT-ZS60

100 МГц, активный, дифференциальный, высокого напряжения, 100:1/1000:1, 8 МОм, 3,5 пФ, 1 кВ (эфф)

R&S®RT-ZD01

1,5 ГГц, активный, дифференциальный, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD20

3,0 ГГц, активный, дифференциальный, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD30

4,5 ГГц, активный, дифференциальный, 1 МОм, 0,35 пФ, встроенный вольтметр, микрокнопка

R&S®RT-ZD40

400 МГц, пассивный, высокого напряжения, 100:1, 50 МОм, 7.5 пФ, 1 кВ ср.кв.

R&S®RT-ZH10

400 МГц, пассивный, высокого напряжения, 1000:1, 50 МОм, 7.5 пФ, 1 кВ ср.кв.

R&S®RT-ZH11

8 ГГц, пассивный, 10:1, 500 Ом, 0,3 пФ, 20 В ср. кв., соединитель SMA, в комплекте адаптер R&S®RT-ZА10 для соединения с осциллографом

R&S®RT-ZZ80

Набор принадлежностей для R&S®RT-ZP10

R&S®RT-ZA1

Запасной набор принадлежностей для R&S®RT-ZS20/R&S®RT-ZS30

R&S®RT-ZA2

Набор наконечников для R&S®RT-ZS20/R&S®RT-ZS30

R&S®RT-ZA3

Набор наконечников для R&S®RT-ZD20/R&S®RT-ZD30

R&S®RT-ZA7

Набор наконечников для R&S®RT-ZD40

R&S®RT-ZA8

Минизажимы

R&S®RT-ZA4

Микрозажимы

R&S®RT-ZA5

Набор проводов

R&S®RT-ZA6

SMA адаптер

R&S®RT-ZA10

Источник питания для токовых пробников, ±12 В, ±2.5 А пост. тока

R&S®RT-ZA13

Калибровочная плата для измерений мощности (полной, активной, реактивной)

R&S®RT-ZF20

Крышка для передней панели

R&S®RTO-Z1

Мягкая сумка для осциллографов R&S®RTO и принадлежностей

R&S®RTO-Z3

Тестовый набор для испытаний на соответствие USB 2.0

R&S®RTO-ZF1

Набор для установки в стойку

R&S®ZZA-RTO

Система вертикального отклонения

Количество каналов

RTO1002, RTO1012 и RTO1022

2

RTO1004, RTO1014, RTO1024 и RTO1044

4

Полоса пропускания (на уровне -3 дБ) при 50 Ом

RTO1002 и RTO1004

600 МГц


RTO1012 и RTO1014

1 ГГц

RTO1022 и RTO1024

2 ГГц

RTO1044

4 ГГц

Время нарастания переходной характеристики (расчетное)

RTO1002 и RTO1004

583 пс


RTO1012 и RTO1014

350 пс

RTO1022 и RTO1024

175 пс

RTO1044

100 пс

Входное сопротивление

50 Ом ±1.5 %

1 MОм ±1 %, 15 пФ (расчетное)

Чувствительность

При максимальной полосе пропускания во всех диапазонах

50 Ом: от 1 мВ/дел до 1 В/дел

1 МОм: от1 мВ/дел до 10 В/дел

Разрешение АЦП (ENOB)

При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания

> 7 бит (расчетное)

Система сбора информации

Максимальная частота дискретизации (в режиме реального времени)

10 ГГц на канал

Объем памяти

В стандартной конфигурации, на канал при одномактивном канале

RTO: 2-канальная модель: 20 /40мега отсчетов

RTO: 4-канальная модель: 20 /80мега отсчетов

Максимальная с опцией RTO-B102, на канал при одном активном канале

RTO: 2-канальная модель: 100 /200мега отсчетов

RTO: 4-канальная модель: 100 /400мега отсчетов

Максимальная скорость сбора данных

Непрерывная регистрация и вывод

1 000 000 сигналов/с

1×109 отсчетов/с,1×103отсчетов/c

Режим сегментированной развертки

Время простоя < 200 нс

Режимы прореживания

Любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал

Выборка, пиковый детектор, режим высокого разрешения

Среднеквадратичное значение

Арифметические операции

Выключены, огибающая, усреднение

Режимы интерполяции

Линейная, Sin(x)/x, ступенчатая

Система горизонтального отклонения

Диапазон временной развертки

От 25 пс/дел до 50 с/дел

Погрешность временной развертки


5·10-6

(опция RTO‑B4)

2·10-8

Задержка между каналами

±100 нс (в режиме реального времени, переключение между каналами - например, задержка состояние-детектирование)

Система синхронизации

Режимы синхронизации

по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI, UART/RS-232, ТВ/видео

Опционально: CAN, LIN, FlexRay, I2S/LJ/RJ/TDM

Чувствительность

Задание гистерезиса системы запуска

Устанавливается автоматически или вручную

от 0,1 дел до 5 дел

Мин. обнаруживаемый импульс

RTO1044

100 пс
50 пс

Связь по входу сигнала запуска

Как в выбранном канале; опционально: подавление ВЧ с регулируемой частотой среза от 100 кГц до 50% отполосы пропускания

Математические операции

Алгебраические категории

математические, логические операции, сравнение, частотная область, цифровые фильтры

Операции, оптимизированные на аппаратном уровне

+, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,

Математические

Конечная импульсная характеристика, амплитуда БПФ

Функции анализа и измерений

Функции анализа с аппаратным ускорением

спектр, гистограмма, испытания на соответствие маске, курсор

Функции измерения с аппаратным ускореним

амплитудные измерения, временные измерения

Общие характеристики

Размеры

ширина × высота × глубина

427мм × 249мм × 204мм

Масса

RTO1024

9,6 кг

Дисплей

10,4" LC TFT цветной сенсорный экран,

1024 × 768 пикселей (XGA)

Возможности подключения

1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешняя синхронизация

Семейство измерительных наконечников RTO

Пробники

Ширина полосы пропускания

Коэффици-
ент деления

Входное сопротивл-
ение

Входная емкость

Динамиче-
ский диапазон

Дополнитель-
но

Пассивные пробники

RT-ZP10

500 МГц

10:1

10 МОм

9,5 пФ

400 В (ср. кв. зн.)

Длина кабеля ~1,3 м


RT-ZZ80

8,0 ГГц

10:1

500 Ом

0,3 пФ

20 В (ср. кв. зн.)

Длина кабеля ~1,1 м


Пассивные высокого напряжения

RT-ZH10


400 МГц

100:1


50 МОм

7.5 пФ
1 кВ (ср. кв. зн.)


Длина кабеля ~2м


RT-ZH11

1000:1

4 кВ (пик.)
Активные несимметричные пробники

RT-ZS10Е


1.0 ГГц



10:1



1 МОм



0.8 пФ


±8 В

Длина кабеля ~1,1 м

RT-ZS10

Встроенный вольтметр и микропереклю-
чатель для управления прибором

RT-ZS20

1.5 ГГц

RT-ZS30

3.0 ГГц

RT-ZS60

6.0 ГГц

0,3 пФ

Длина кабеля ~1,1 м


Активные дифференциальные пробники

RT-ZD20

1.5 ГГц



10:1



1 МОм


0.6 пФ
35 пФ


±5 В
Встроенный вольтметр и микропереклю-
чатель для управления прибором

RT-ZD30

3.0 ГГц

RT-ZD40

4.5 ГГц

Активный дифференциальный пробник высокого напряжения

RT-ZD01

100 МГц


100:1


8 МОм


35 пФ

+/- 140 В
Длина кабеля ~ 90 см.
Длина измерительных проводников ~ 30 см.

1000:1

+/- 1400 В


Семейство пробников RTО

Пробники

Ширина полосы пропускания

Макс. сила тока
(скз. /пик.)

Время нарастания

Погрешность преобразования

Макс. напряжение

Дополнительно

Токовые пробники

RT-ZC10

10 МГц

150 A /±300 A

35 нс

±1 % до 150 A (скз.)

600 В (CAT II)
300 В (CAT III)

Требуется внешний источник питания,
например

RT-ZA13

Осциллограф
Пассивные пробники
Шнур питания
Руководство по эксплуатации



Подбор оборудования
