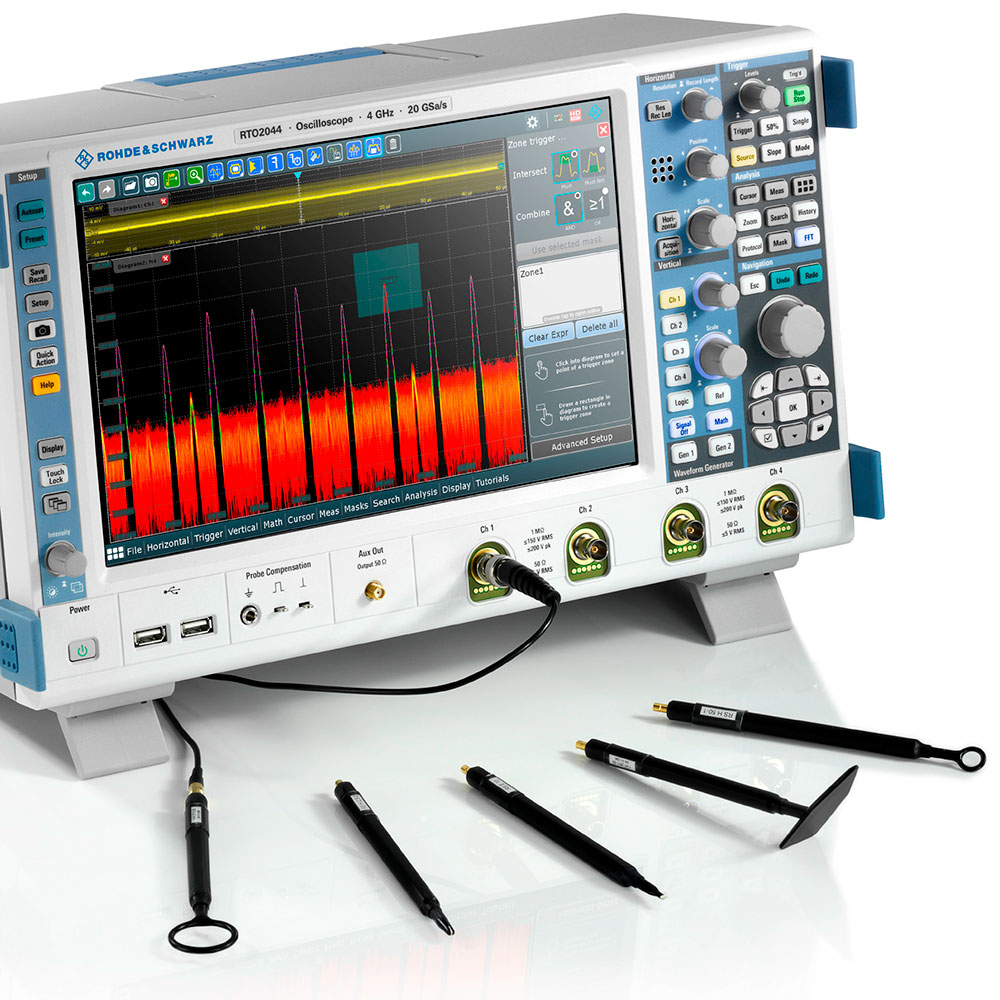

RTO2034 - Осциллограф Rohde Schwarz - Вектор-Измерения

Осциллограф Rohde Schwarz RTO2034 представляет собой высокопроизводительную, полностью интегрированную прецизионную систему класса Hi-End, которая может использоваться для исследований и тестирования систем и устройств автономно, в наборе с другим оборудованием, либо в составе измерительных установок – с дистанционным управлением через ПК. Прибор способен выполнять испытания и измерения во временной и частотной области, а также производить протокольный и логический анализ, благодаря чему может применяться для работы с сигналами различных типов, в том числе, сложно модулированными, в широком диапазоне частот.

Преимущества

Аппаратная реализация параллельной обработки данных, БПФ и других ключевых функций на базе ASIC-микросхем повышает быстродействие осциллографа.
Цифровая система синхронизации с опцией зонального запуска позволяет синхронизировать осциллограммы по параметрам и событиям не только во временной, но и в частотной области, обеспечивая выявление редких непериодических сбоев.
Настраиваемая чувствительность с возможностью регулировки гистерезиса в ручном или автоматическом режиме обеспечивает оптимальное шумоподавление.
Испытания по маске с задаваемыми пользователем допусковыми пределами упрощает проверку аппаратуры и радиоэлектронных изделий на соответствие стандартам.

Особенности Rohde Schwarz RTO2034

Широкая функциональность. За счет низкой шумности входных каскадов на основе одноядерных АЦП цифровой осциллограф обладает высокой чувствительностью и точностью. Наличие более 90 измерительных функций, эффективного встроенного аналитического и математического аппарата, режима анализа спектра и большого количества разнотипных зондов/пробников позволяет выполнять всестороннее тестирование разнотипной аппаратуры – от автомобильной электроники, блоков питания, до радиолокационных и коммуникационных систем. Опционально возможно увеличение базовых возможностей: задействование режимов повышения точности, ультра-сегментирования памяти, увеличение разрешения АЦП, активация дополнительных 16 цифровых каналов, встроенного 2-канального генератора, дополнительных протоколов декодирования для анализа последовательных шин, тестирования источников питания и т.д.

Комфортность использования.В отличие от моделей предыдущего поколения, осциллограф Rohde Schwarz RTO2034 оборудован наибольшим в своем классе 12,1-дюймовым дисплеем, с разрешением 1280 x 800. Прибор может управляться через сенсорный экран на основе платформы ОС Windows, с помощью стандартной клавиатуры на корпусе, подключаемой компьютерной мышью или дистанционно – с использованием ПК. Технология SmartGrid максимально упрощает анализ, позволяя размещать несколько осциллограмм и диаграмм на экране одновременно, с их временной синхронизацией.

Прибор оснащен 4 входными каналами с инновационной системой цифрового запуска и характеризуется высокой точностью воспроизведения сигналов, широкой полосой пропускания – 3 ГГц, наличием большого количества измерительных и аналитических функций и опций, с поддержкой пакета Multi-Domain.

Опции:

Артикул	Наименование	Код
Аппаратные опции
RTO-B1	Смешанные сигналы (логический анализатор), 400 МГц	1304.9901.03
RTO-B4	Термостатированный генератор OCXO, 10 МГц	1304.8305.02
RTO-B10	Интерфейс GPIB	1304.8311.03
RTO-B19	Дополнительный съемный жесткий диск >240 Гбайт (ном.)	1329.7048.02
Модернизация памяти
RTO-B101	100 млн. точек на канал	1329.7060.02
RTO-B102	200 млн. точек на канал	1329.7077.02
RTO-B104	400 млн. точек на канал	1329.7083.02
RTO-B110	100 млрд. точек на канал, 2-х канальные модели/ 4-х канальные модели	1329.7090.02/04
Программные опции
Синхронизация и декодирование последовательных интерфейсов
RTO-K1	Декодирование I2C/SPI	1329.7260.02
RTO-K2	Декодирование UART/RS-232/RS-422/RS-485	1329.7277.02
RTO-K3	Синхронизация и декодирование CAN/LIN	1329.7283.02
RTO-K4	Синхронизация и декодирование FlexRay	1329.7290.02
RTO-K5	Синхронизация и декодирование I2S	1329.7302.02
RTO-K6	Синхронизация и декодирование MIL-STD-1553	1329.7319.02
RTO-K7	Синхронизация и декодирование ARINC 429	1329.7325.02
RTO-K8	Декодирование Ethernet	1329.7331.02
RTO-K9	Синхронизация и декодирование CAN-FD	1329.7348.02
RTO-K10	Синхронизация и декодирование SENT	1329.7354.02
RTO-K40	Синхронизация и декодирование MIPI RFFE	1329.7519.02
RTO-K42	Синхронизация и декодирование MIPI D-PHY	1329.7525.02
RTO-K44	Синхронизация и декодирование MIPI M-PHY	1333.0267.02
RTO-K50	Синхронизация и декодирование Manchester и NRZ	1329.7531.02
RTO-K52	Декодирование 8b10b	1329.7548.02
RTO-K55	Синхронизация и декодирование MDIO	1329.7554.02
RTO-K60	Синхронизация и декодирование USB 1.0/1.1/2.0/HSIC	1329.7560.02
RTO-K65	Синхронизация и декодирование Space Wire	1326.2868.02
Испытания на соответствие стандартам
RTO-K21	Испытания на соответствие USB 2.0	1329.7454.02
RTO-K22	Испытания на соответствие Ethernet	1329.7460.02
RTO-K23	Испытания на соответствие Ethernet 10G	1329.7477.02
RTO-K24	Испытания на соответствие BroadR-Reach®	1329.7483.02
RTO-K25	Испытания на соответствие 2.5G/5G BASE-T Ethernet	1333.0480.02
RTO-K26	Испытания на соответствие D-PHY	1329.7490.02
RTO-K92	Испытания на соответствие eMMC	1333.0444.02
Возможности анализа
RTO-K11	Программный I/Q-интерфейс	1329.7360.02
RTO-K12	Анализ джиттера	1329.7377.02
RTO-K13	Восстановление тактового сигнала (CDR)	1329.7383.02
RTO-K17	Режим высокого разрешения (HD)	1329.7419.02
Пробники
RT-ZP10	Пассивный: 500 МГц,10:1, 10 МОм, 9,5 пФ, макс. 400 В	1409.7550.00
RT-ZH10	Пассивный: высокого напряжения,400 МГц, 100:1, 50 МОм, 7.5 пФ, 1 кВ скз	1409.7720.02
RT-ZH11	Пассивный, высокого напряжения,400 МГц, 1000:1, 50 МОм, 7.5 пФ, 1 кВ скз	1409.7737.02
RT-ZZ80	Пассивный: 8 ГГц, 10:1, 500 Ом, 0,3 пФ, 20 В скз.	1409.7608.02
RT-ZS10E	Активный: 1,0 ГГц, 1 МОм, 0.8 пФ	1418.7007.02
RT-ZS10	Активный: 1,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.4080.02
RT-ZS20	Активный: 1,5 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.3502.02
RT-ZS30	Активный: 3,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.4309.02
RT-ZS60	Активный: 6,0 ГГц, 1 МОм, 0.3 пФ, встроенный вольтметр, микрокнопка	1418.7307.02
RT-ZD01	Активный, дифференциальный, высокого напряжения: 100 МГц,100:1/1000:1, 8 МОм, 3,5 пФ, 1 кВ (скз) CAT III	1422.0703.02
RT-ZD10	Активный, дифференциальный: 1,0 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка, RT-ZA15 внешний аттенюатор	1410.4715.02
RT-ZD20	Активный, дифференциальный: 1,5 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка	1410.4409.02
RT-ZD30	Активный, дифференциальный: 3,0ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка	1410.4609.02
RT-ZD40	Активный, дифференциальный: 4,5 ГГц, 1 МОм, 0,4 пФ, встроенный вольтметр, микрокнопка	1410.5205.02
RT-ZC10	Токовый: 10 МГц, пост./перем. ток, 0.01 В/A, 150 A (скз.), провод диаметром до 20 мм (требуется RT-ZA13)	1409.7750.02
RT-ZC20	Токовый: 100 МГц, пост./перем. ток, 0.01 В/A, 30 A (скз.), провод диаметром до 5 мм (требуется RT-ZA13)	1409.7766.02
RT-ZC15B	Токовый: 50 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника)	1409.8227.02
RT-ZC20B	Токовый: 100 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника)	1409.8233.02
Принадлежности для пробников
RT-ZA1	Набор принадлежностей для RT-ZP10 (2.5 мм probe tip)	1409.7566.00
RT-ZA2	Запасной набор принадлежностей для RT-ZS10/10E/20/30	1416.0405.02
RT-ZA3	Набор наконечников для RT-ZS10/10E/20/30	1416.0411.02
RT-ZA4	Минизажимы (10 шт)	1416.0428.02
RT-ZA5	Микрозажимы (4 шт)	1416.0434.02
RT-ZA6	Набор проводников: 6 и 15 см по 5 шт	1416.0440.02
RT-ZA7	Набор наконечников для RT-ZD20/30	1417.0609.02
RT-ZA8	Набор наконечников для RT-ZD40	1417.0867.02
RT-ZA10	Адаптер SMA(f)-BNC(m)	1416.0457.02
RT-ZA13	Источник питания для токовых пробников, ±12 В, ±2.5 А пост. тока	1409.7789.02
Дополнительные принадлежности
RTO-Z1	Крышка для передней панели	1333.0096.02
RTO-Z3	Мягкая сумка для осциллографов RTO и принадлежностей	1304.9118.02
RTO-Z4	Кейс (ящик для транспортировки) для осциллографа и принадлежностей	1317.7025.02
RTO-Z5	Чехол для пробников	1317.7031.02
RT-ZF1	Тестовый набор для испытаний на соответствие USB 2.0	1317.3420.02
RT-ZF2	Тестовый набор для испытаний на соответствие Ethernet	1317.5522.02
RT-ZF20	Калибровочная плата для измерений мощности	1800.0004.02
HZ-14	Набор пробников H/Е-поля в ближней зоне, 9 кГц – 1 ГГц	1026.7744.03
HZ-15	Компактный набор пробников H/Е-поля в ближней зоне, 30 МГц – 3 ГГц	1147.2736.02
HZ-16	Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для HZ-15	1147.2720.02
ZZA-RTO	Комплект принадлежностей для установки в 19-дюймовую измерительную стойку, высота 6HU	1304.8286.02

Количество каналов	4
Число логических каналов	16 (опция RTO-B1)
Полоса пропускания	3 ГГц
Максимальная входная частота для логических каналов	400 МГц
Время нарастания переходной характеристики (расчетное)	116 пс
Входной импеданс	50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ; 100 кΩ +/-2%, 4 пФ
Диапазон временной развертки	от 25 пс/дел до 10’000 с/дел
Погрешность временной развертки	+/-5×10^-6 (опционально +/-0,02×10^-6)
Масса (кг)	9,6
