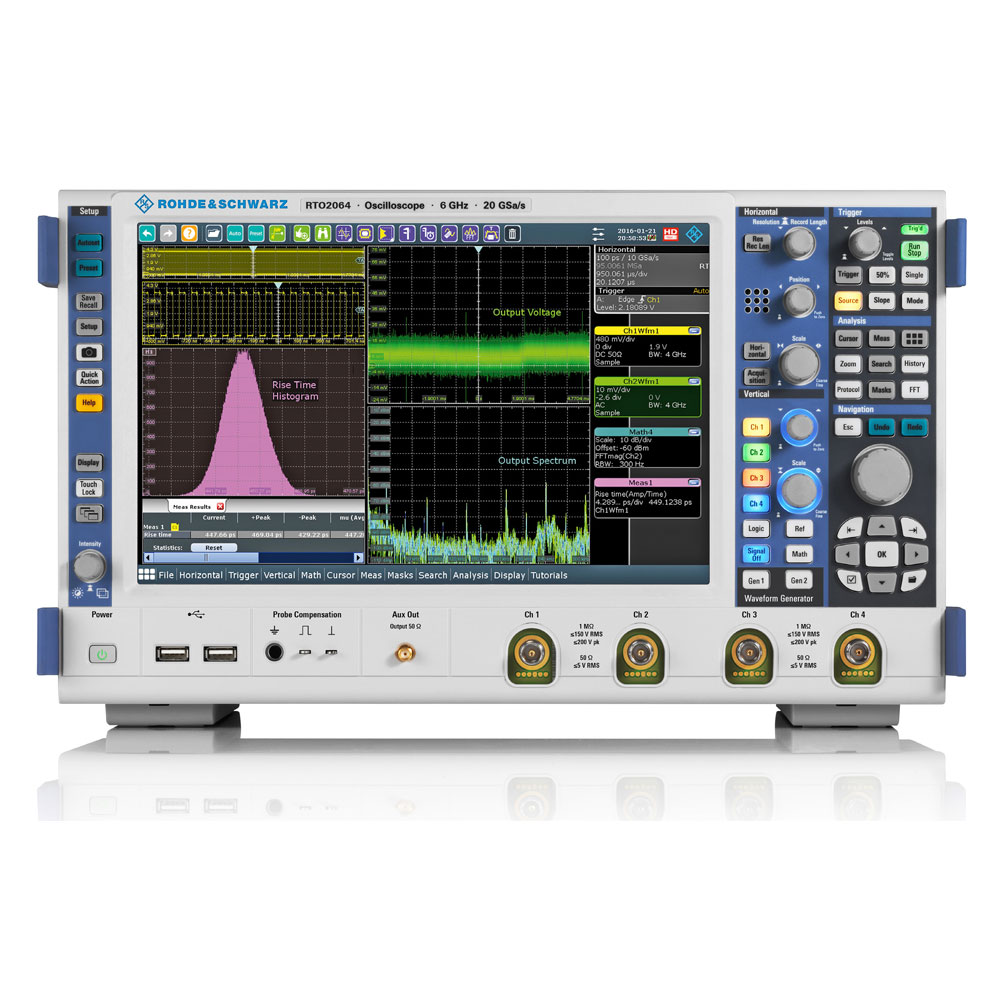

Осциллограф Rohde Schwarz RTO2064 отличается высокой эффективностью и оснащается высокопроизводительным аппаратом для амплитудно-временных измерений и определения параметров сигнала в частотной области, специальной математической и статистической обработки данных, а также набором портов для работы в режиме дистанционного управления. Удобный пользовательский интерфейс с сенсорным экраном увеличенного размера максимально упрощает выполнение измерений и анализа.

Преимущества

Особенности

Цифровая синхронизация. Минимальный собственный джиттер триггера и возможность запуска развертки по разным событиям и параметрам повышает точность позиционирования сигнала во всем рабочем диапазоне цифрового осциллографа. Детальный анализ упрощает опция параметрического запуска, позволяющая графически разделять события в частотной и временной областях.

Высокая аппаратная производительность. Осциллограф Rohde Schwarz RTO2064 построен на основе высокоточного АЦП одноядерного типа с параллельной обработкой данных, реализованного на ASIC-микросхемах. В сочетании с широкополосным высокочувствительным входным каналом с низким уровнем собственных шумов, такая система обеспечивает высокую производительность. Высококачественный защитный экран исключает влияние перекрестных помех между каналами на точность измерений. Ряд функций реализован на аппаратном уровне, что существенно повышает общее быстродействие. Благодаря этому данная модель по своей функциональности способна заменить среднедиапазонный анализатор спектра, без необходимости задействования программных средств и дополнительных внешних инструментов обработки сигналов.

Опции:

Артикул	Наименование	Код
Аппаратные опции
RTO-B1	Смешанные сигналы (логический анализатор), 400 МГц	1304.9901.03
RTO-B4	Термостатированный генератор OCXO, 10 МГц	1304.8305.02
RTO-B10	Интерфейс GPIB	1304.8311.03
RTO-B19	Дополнительный съемный жесткий диск >240 Гбайт (ном.)	1329.7048.02
Модернизация памяти
RTO-B101	100 млн. точек на канал	1329.7060.02
RTO-B102	200 млн. точек на канал	1329.7077.02
RTO-B104	400 млн. точек на канал	1329.7083.02
RTO-B110	100 млрд. точек на канал, 2-х канальные модели/ 4-х канальные модели	1329.7090.02/04
Программные опции
Синхронизация и декодирование последовательных интерфейсов
RTO-K1	Декодирование I2C/SPI	1329.7260.02
RTO-K2	Декодирование UART/RS-232/RS-422/RS-485	1329.7277.02
RTO-K3	Синхронизация и декодирование CAN/LIN	1329.7283.02
RTO-K4	Синхронизация и декодирование FlexRay	1329.7290.02
RTO-K5	Синхронизация и декодирование I2S	1329.7302.02
RTO-K6	Синхронизация и декодирование MIL-STD-1553	1329.7319.02
RTO-K7	Синхронизация и декодирование ARINC 429	1329.7325.02
RTO-K8	Декодирование Ethernet	1329.7331.02
RTO-K9	Синхронизация и декодирование CAN-FD	1329.7348.02
RTO-K10	Синхронизация и декодирование SENT	1329.7354.02
RTO-K40	Синхронизация и декодирование MIPI RFFE	1329.7519.02
RTO-K42	Синхронизация и декодирование MIPI D-PHY	1329.7525.02
RTO-K44	Синхронизация и декодирование MIPI M-PHY	1333.0267.02
RTO-K50	Синхронизация и декодирование Manchester и NRZ	1329.7531.02
RTO-K52	Декодирование 8b10b	1329.7548.02
RTO-K55	Синхронизация и декодирование MDIO	1329.7554.02
RTO-K60	Синхронизация и декодирование USB 1.0/1.1/2.0/HSIC	1329.7560.02
RTO-K65	Синхронизация и декодирование Space Wire	1326.2868.02
Испытания на соответствие стандартам
RTO-K21	Испытания на соответствие USB 2.0	1329.7454.02
RTO-K22	Испытания на соответствие Ethernet	1329.7460.02
RTO-K23	Испытания на соответствие Ethernet 10G	1329.7477.02
RTO-K24	Испытания на соответствие BroadR-Reach®	1329.7483.02
RTO-K25	Испытания на соответствие 2.5G/5G BASE-T Ethernet	1333.0480.02
RTO-K26	Испытания на соответствие D-PHY	1329.7490.02
RTO-K92	Испытания на соответствие eMMC	1333.0444.02
Возможности анализа
RTO-K11	Программный I/Q-интерфейс	1329.7360.02
RTO-K12	Анализ джиттера	1329.7377.02
RTO-K13	Восстановление тактового сигнала (CDR)	1329.7383.02
RTO-K17	Режим высокого разрешения (HD)	1329.7419.02
Пробники
RT-ZP10	Пассивный: 500 МГц,10:1, 10 МОм, 9,5 пФ, макс. 400 В	1409.7550.00
RT-ZH10	Пассивный: высокого напряжения,400 МГц, 100:1, 50 МОм, 7.5 пФ, 1 кВ скз	1409.7720.02
RT-ZH11	Пассивный, высокого напряжения,400 МГц, 1000:1, 50 МОм, 7.5 пФ, 1 кВ скз	1409.7737.02
RT-ZZ80	Пассивный: 8 ГГц, 10:1, 500 Ом, 0,3 пФ, 20 В скз.	1409.7608.02
RT-ZS10E	Активный: 1,0 ГГц, 1 МОм, 0.8 пФ	1418.7007.02
RT-ZS10	Активный: 1,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.4080.02
RT-ZS20	Активный: 1,5 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.3502.02
RT-ZS30	Активный: 3,0 ГГц, 1 МОм, 0.8 пФ, встроенный вольтметр, микрокнопка	1410.4309.02
RT-ZS60	Активный: 6,0 ГГц, 1 МОм, 0.3 пФ, встроенный вольтметр, микрокнопка	1418.7307.02
RT-ZD01	Активный, дифференциальный, высокого напряжения: 100 МГц,100:1/1000:1, 8 МОм, 3,5 пФ, 1 кВ (скз) CAT III	1422.0703.02
RT-ZD10	Активный, дифференциальный: 1,0 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка, RT-ZA15 внешний аттенюатор	1410.4715.02
RT-ZD20	Активный, дифференциальный: 1,5 ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка	1410.4409.02
RT-ZD30	Активный, дифференциальный: 3,0ГГц, 1 МОм, 0,6 пФ, встроенный вольтметр, микрокнопка	1410.4609.02
RT-ZD40	Активный, дифференциальный: 4,5 ГГц, 1 МОм, 0,4 пФ, встроенный вольтметр, микрокнопка	1410.5205.02
RT-ZC10	Токовый: 10 МГц, пост./перем. ток, 0.01 В/A, 150 A (скз.), провод диаметром до 20 мм (требуется RT-ZA13)	1409.7750.02
RT-ZC20	Токовый: 100 МГц, пост./перем. ток, 0.01 В/A, 30 A (скз.), провод диаметром до 5 мм (требуется RT-ZA13)	1409.7766.02
RT-ZC15B	Токовый: 50 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника)	1409.8227.02
RT-ZC20B	Токовый: 100 МГц, пост./перем. ток, 0.1 В/A, 30 A (скз.), провод диаметром до 5 мм (питание через интерфейс пробника)	1409.8233.02
Принадлежности для пробников
RT-ZA1	Набор принадлежностей для RT-ZP10 (2.5 мм probe tip)	1409.7566.00
RT-ZA2	Запасной набор принадлежностей для RT-ZS10/10E/20/30	1416.0405.02
RT-ZA3	Набор наконечников для RT-ZS10/10E/20/30	1416.0411.02
RT-ZA4	Минизажимы (10 шт)	1416.0428.02
RT-ZA5	Микрозажимы (4 шт)	1416.0434.02
RT-ZA6	Набор проводников: 6 и 15 см по 5 шт	1416.0440.02
RT-ZA7	Набор наконечников для RT-ZD20/30	1417.0609.02
RT-ZA8	Набор наконечников для RT-ZD40	1417.0867.02
RT-ZA10	Адаптер SMA(f)-BNC(m)	1416.0457.02
RT-ZA13	Источник питания для токовых пробников, ±12 В, ±2.5 А пост. тока	1409.7789.02
Дополнительные принадлежности
RTO-Z1	Крышка для передней панели	1333.0096.02
RTO-Z3	Мягкая сумка для осциллографов RTO и принадлежностей	1304.9118.02
RTO-Z4	Кейс (ящик для транспортировки) для осциллографа и принадлежностей	1317.7025.02
RTO-Z5	Чехол для пробников	1317.7031.02
RT-ZF1	Тестовый набор для испытаний на соответствие USB 2.0	1317.3420.02
RT-ZF2	Тестовый набор для испытаний на соответствие Ethernet	1317.5522.02
RT-ZF20	Калибровочная плата для измерений мощности	1800.0004.02
HZ-14	Набор пробников H/Е-поля в ближней зоне, 9 кГц – 1 ГГц	1026.7744.03
HZ-15	Компактный набор пробников H/Е-поля в ближней зоне, 30 МГц – 3 ГГц	1147.2736.02
HZ-16	Предусилитель, 3 ГГц, 20 дБ, адаптер питания (от 100 до 230 В), для HZ-15	1147.2720.02
ZZA-RTO	Комплект принадлежностей для установки в 19-дюймовую измерительную стойку, высота 6HU	1304.8286.02

Количество каналов	4
Число логических каналов	16 (опция RTO-B1)
Полоса пропускания	6 ГГц на 2 каналах, 86 пс 4 ГГц на 4 каналах, 100 пс
Максимальная входная частота для логических каналов	400 МГц
Время нарастания переходной характеристики (расчетное)	76 пс
Входной импеданс	50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ; 100 кΩ +/-2%, 4 пФ
Диапазон временной развертки	от 25 пс/дел до 10’000 с/дел
Погрешность временной развертки	+/-5×10^-6 (опционально +/-0,02×10^-6)
Масса (кг)	9,6
