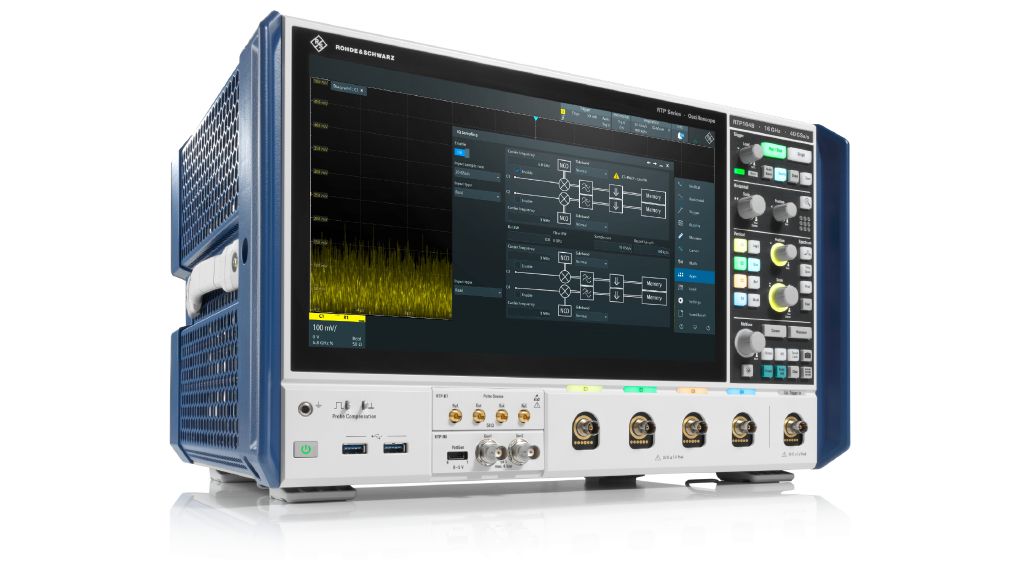

RTP0164 - самая производительная модель серии осциллографов смешанных сигналов R&S RTP с полосой пропускания 8/16 ГГц. Характерная особенность осциллографов серии - функционал компенсации искажения при передаче сигнала в реальном масштабе времени при сохранении высокой скорости сбора данных. Выполняется запуск даже по скомпенсированным сигналам. Аппаратные фильтры компенсации настраиваются с помощью пользовательских S-параметров.

R&S RTP0164 - мультифункциональный высококлассный прибор, который поддерживает большое количество измерительных задач и требований к измерениям благодаря совмещению в одном корпусе: осциллографа, генератора сигналов (100 МГц), анализатора спектра, анализатора протоколов, логического анализатора, анализатора мощности, дифференциального источника импульсов. Данная модель имеет полосу пропускания 8 ГГц при использовании 4 каналов, 16 ГГц - при использовании 2 каналов.

• Множество функций в одном приборе:
-Осциллограф;
-Логический анализатор;
-Анализ протоколов;
-Анализ спектра;
-Анализ мощности;
-Генератор сигналов произвольной формы 100 МГц;
-Дифференциальный источник импульсов 16 ГГц;

• Малошумящие входные каскады;
• Коррекция формы сигнала в реальном времени;
• Прецизионный опорный генератор;
• Аппаратная поддержка обработки сигналов;
• Высокая гибкость конфигурации;
• Расширение полосы пропускания и объема памяти;
-16 логических каналов для анализа цифровых сигналов;
-18-битные прецизионные каналы тока и напряжения для измерения мощности;
-Широкий набор опций для декодирования протоколов передачи данных и испытания на соответствие им;

• Емкостной сенсорный дисплей диагональю 12,1 дюймов;
• Операционная система Windows 10.

Наилучшая целостность сигналов

Технология входных трактов с пониженным шумом и специальные прецизионные разъемы BNC обеспечивают полосу пропускания до 8  ГГц. Высокую точность временных характеристик обеспечивает высокоточный термостатированный опорный генератор. Чрезвычайно низкий собственный джиттер (200 фс) вносит наименьший вклад в результаты измерения джиттера. Уникальный режим высокой четкости (опция -К17) обеспечивает 16-битное разрешение по вертикали, благодаря чему становятся видны мельчайшие подробности сигнала. Благодаря скорости сбора данных около миллиона осциллограмм в секунду осциллографы R&S®RTP позволяют мгновенно обнаруживать спорадические ошибки сигналов.
Опция -К121 (Deembedding) добавляет в R&S®RTP мощный инструмент для  компенсации искажений передающего тракта между ИУ и входным каналом осциллографа. А опция -К122 (Deembedding realtime extension) еще больше расширяет эти возможности, автоматически вычисляя фильтр коррекции, позволяя корректировать форму осциллограммы в  реальном масштабе времени и  запускаться по  скорректированному сигналу.

Уникальная система цифрового запуска компании Rohde&Schwarz учитывает скорректированные точки измерения АЦП в тракте сбора данных. Опция -К19 обеспечит графическое разделение событий во временной и частотной областях.Можно задать до 8 зон любой формы. Зоны могут логически объединяться по нескольким каналам или с помощью математических функций. В  зависимости от  настроек зоны, событие запуска происходит при пересечении или не пересечении границ зоны.


Многофункциональный измерительный комплекс

В современных встраиваемых системах различные функциональные блоки восприимчивы к  взаимным помехам. Для  проведения отладки необходимо обеспечить взаимную корреляцию с различными сигналами и данными, такими как ток, напряжение, блоки данных, опорный тактовый сигнал, сигналы датчиков и  беспроводные данные. Осциллографы R&S®RTP, имея возможность выполнять анализ во многих областях, позволят обойтись без дополнительных специализированных приборов.


• Аналоговые сигналы;
• Цифровые сигналы;
• Последовательные протоколы;
• Частотная область;
• Анализ мощности.

Аналоговые сигналы
Осциллографы R&S®RTP обладая большой глубиной памяти, высокой скоростью дискретизации, широким ассортиментом измерительных приложений и автоматических измерений – обеспечивают точные и надежные измерения, давая уверенность в том, что никакие важные сигнальные события не будут упущены.

Цифровые сигналы
Любой осциллограф R&S®RTP может быть оснащен опцией анализа смешанных сигналов RTP-B1. Опция поддерживает 16 цифровых каналов и одновременное декодирование до 4 параллельных шин. Шины представлены пиктограммами на краю экрана, которые позволяют получить общее представление о состоянии шины благодаря отображению состояния всех активных логических каналов (высокий, низкий, переход) независимо от других настроек осциллографа.

Последовательные протоколы
Осциллографы R&S®RTP оснащены целым рядом инструментов для  анализа сигналов последовательных интерфейсов. Использование панели приложений позволяет определить конфигурацию для  любого заданного протокола всего за несколько шагов. Осциллографы имеют возможность аппаратного запуска по  определенному содержимому протокола, а также по ошибкам протокола. Кроме этого, в осциллографах есть возможность проводить испытания своих продуктов на  соответствие техническим требованиям стандартов передачи данных.

Частотная область
Анализ спектра делает R&S®RTP идеальным средством для захвата спорадических сигналов помех. В целях наладки можно одновременно отображать спектр и  соответствующий ему сигнал, а также коррелировать события. Для некоторых измерений использование логарифмического масштаба по оси частот позволяет получить более наглядное отображение значений амплитуды, отличающихся на  нескольких порядков. При  работе в  режиме спектрограммы (опция -К37) можно воспользоваться дополнительными возможностями анализа, предоставляемыми различными детекторами и  функциями тестирования по маске, что позволит с легкостью обнаруживать отклонения сигналов от нормы.

Анализ мощности
Энергопотребление является серьезной проблемой для множества устройств бытовой электроники. Даже самые малозаметные подробности динамических сигналов могут играть важную роль. Широкий спектр уникальных функций и приспособлений для подключения к различным участкам печатных плат, позволяет осуществлять быстрый поиск источников, оказывающих влияние на шину электропитания. Например, пробник RT-ZPR с  непревзойденным встроенным смещением ±60 В позволяет увеличивать отображение низко-уровневых сигналов с большими уровнями смещения, а многоканальные модули датчиков мощности RT-ZVC, поддерживаемые до 4-х каналов напряжения и тока с 18-битным разрешением и расширенным динамическим диапазоном, позволят проводить анализ по требления тока во всех фазах активности устройства.


Источники сигналов для тестирования устройств

Генератор сигналов произвольной формы (RTP-B6).
R&S®RTP можно оснастить 2-канальным 100 МГц генератором сигналов стандартной и произвольной формы, в том числе 8-канальным генератором цифровых последовательностей (шаблонов). Генератор с поддержкой частоты дискретизации 500 млн отсчетов/с и 14-битным разрешением позволит сэкономить место на испытательном стенде и обеспечит возможность формирования как стандартного, так и произвольного тестового сигнала.

Дифференциальный источник импульсов (RTP-B7).
Источник импульсов 16 ГГц обеспечивает дифференциальный импульсный сигнал с высокой степенью симметрии и малым (22 пс) временем нарастания. Этот источник может синхронизироваться с опорными тактовыми импульсами или может работать автономно. Благодаря расфазировке на выходе (менее 0,5 пс), источник идеально подходит для коррекции сдвига фазы в кабелях и пробниках при разностных измерениях. Кроме того, опция-B7 предусматривает еще и наличие эталонных выходов, соединенных с дифференциальными выходами. С их помощью можно дополнительно определять характеристики TDT и TDR сигнальных трактов, включая проводники на печатных платах, кабели и разъемы. Благодаря эталонным выходам можно легко сравнивать импульсы в начале и в конце сигнального тракта, измеряемые с помощью входных каналов осциллографа


Многообразие принадлежностей

Точность измерения и безопасность пользователя зависят от используемых пробников. Выбор подходящего пробника зависит от измерительной задачи. Компания Rohde & Schwarz предлагает широкую линейку высококачественных пробников для решения практически любых задач.

Система модульных пробников RT-ZMxx Пробники данного типа обеспечивают высокую эффективность в сочетании с гибкими и настраиваемыми возможностями подключения. В систему входят модули наконечников пробников для различных измерительных задач и условий. Многорежимная функциональность позволяет переключаться между односторонним, дифференциальным и синфазным режимами измерения без переподключения или переприпаивания пробника.

Интерфейс пробников позволяет осциллографу автоматически обнаруживать пробники при их подключении и загружать поправочные коэффициенты для конкретного типа пробников с целью получения плоской частотной характеристики. Полезные вспомогательные функции пробников, такие как коррекция смещения, встроенный высокоточный вольтметр и обеспечивающая удобство управления осциллографом микрокнопка выгодно отличают их от пробников других типов. При выполнении специфических измерений можно воспользоваться различными аксессуарами и принадлежностями сторонних производителей, например, от компании Packet Micro, Inc


Модели и опции:




Наименование	Тип
Цифровой осциллограф: 4 канала, полоса 4 ГГц	R&S® RTP044
Цифровой осциллограф: 4 канала, полоса 6 ГГц	R&S® RTP064
Цифровой осциллограф: 4 канала, полоса 8 ГГц	R&S® RTP084
Цифровой осциллограф: 4 канала, полоса 13 ГГц	R&S® RTP134
Цифровой осциллограф: 4 канала, полоса 16 ГГц	R&S® RTP164
Увеличение объема памяти до 100 млн. точек/канал	RTP-B101
Увеличение объема памяти до 200 млн. точек/канал	RTP-B102
Увеличение объема памяти до 500 млн. точек/канал	RTP-B105
Увеличение объема памяти до 1 млрд. точек/канал	RTP-B110
Смешанные сигналы (MSO), 400 МГц	RTP-B1
Порт цифрового расширения	RTP-B1E
Генератор сигналов произвольной формы 100 МГц и генератор шаблонов 8-бит	RTP-B6
16 ГГц дифференциальный источник импульсов	RTP-B7
Адаптер для слота опции RTP-B1 на задней панели	R&S®RTP-B21
I/Q интерфейс	RTP-K11
Базовый анализ джиттера	RTP-K12
Зональный запуск	RTP-K19
Режим спектрограммы	RTP-K37
Базовые возможности исключения (DEEMBEDDING)	RTP-K121
Возможности исключения в реальном времени	RTP-K122
Пакет обработки сигнала (Signal Integrity Bundle)	RTP-SIBNDL
TDR/TDT анализ	RTP-K130
Расширенные измерения джиттера	®RTP-K133
8 Gbps/16 GbpsHS-SERIAL-TRIGGER	RTP-K140/-K141
I2C, SPI	RTP-K1
UART/RS-232/-422/-485	RTP-K2
CAN/LIN	RTP-K3
MIL1553	RTP-K6
ARINC	RTP-K7
Ethernet (декодирование)	RTP-K8
CAN FD	RTP-K9
Bus Measurements	RTP-K35
MIPI RFFE / D-PHY / M-PHY	RTP-K40/42/44
Manchester и NRZ	RTP-K50
8B10B (декодирование)	RTP-K52
MDIO	RTP-K55
IEEE 100BASE-T1	RTP-K57
USB 1.0/1.1/2.0/3,1 Gen1 / Power Delivery / SSIC	-K60/61/63/64
SpaceWire	RTP-K65
USB 3,1 Gen1 / Power Delivery / SSIC	RTP-K61/63/64
PCI Express 1.1/2.0	RTP-K72
Low-speed	RTP-TDBNDL
USB2.0	RTP-K21
ETHERNET (10/100/1000BASE-T)	RTP-K22
10G ETHERNET	RTP-K23
IEEE 100BASE-T1 (BroadR-Reach®)	RTP-K24
2.5/5G ETHERNET	RTP-K25
MIPI D-PHY	RTP-K26
PCI Express 1.1/2.0	RTP-K81
Energy-Efficient Ethernet (EEE) (10M/100M/1G-BASE-T)	RTP-K86
IEEE 1000BASE-T1	RTP-K87
Испытания на соответствие стандарту 10BASE-T1 Ethernet	R&S®RTP-K89
DDR3/DDR3L/LPDDR3/DDR4	RTP-K91/K93
R&S®ScopeSuite	RTP-K99
Дополнительные принадлежности и аксессуары
Дополнительный съемный жесткий диск	RTP-B19
Крышка передней панели	RTP-Z1
Жесткий кейс для транспортировки	RTP-Z4
16 ГГц BNC-SMA адаптер	RT-ZA16
2 фазосогласованных кабеля: 3,5 мм (m-m), длина 1 м	RT-ZA17
Комплект принадлежностей для установки в 19-дюймовую измерительную стойку, высота 6HU	ZZA-KN6
Модули усилителя пробника: 6/ 9/ 13/ 16 ГГц	RT-ZMxx
Модули впаиваемого наконечника пробника	RT-ZMAxx
