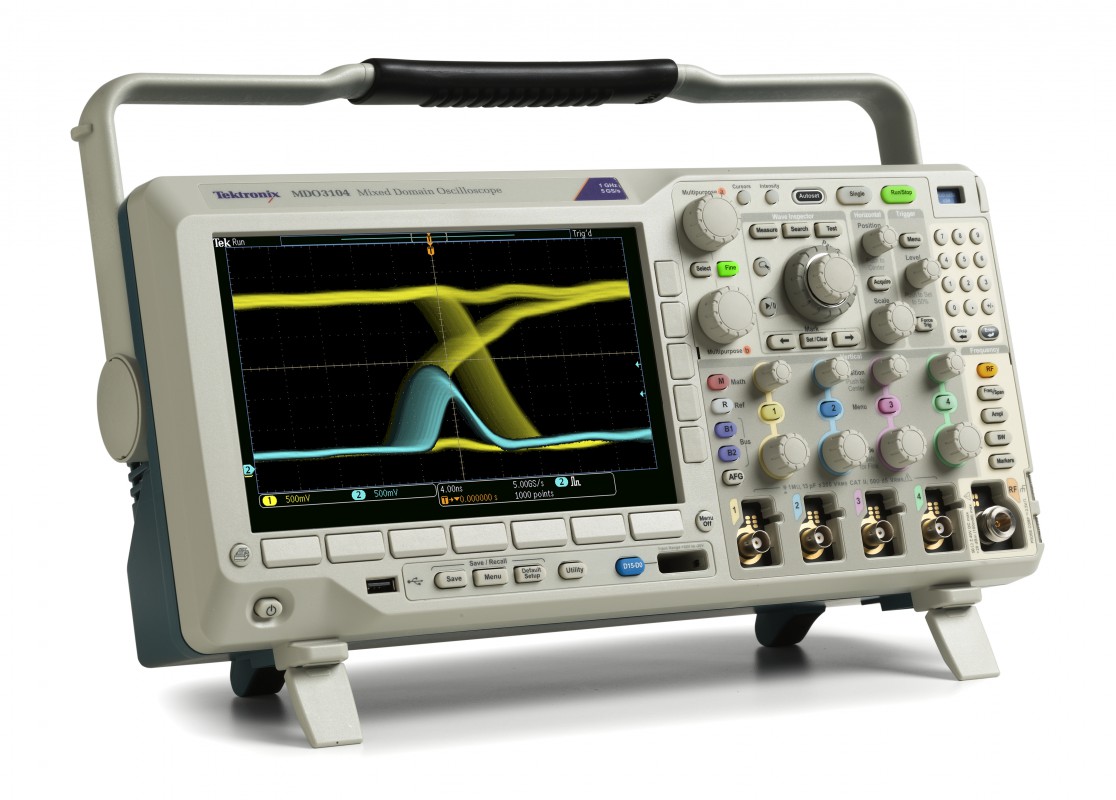

Комбинированный осциллограф MDO3052 – это прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем. Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/частотомер.

Осциллограф MDO3052 можно конфигурировать под собственные задачи и обновлять. Предусмотрена возможность добавления функций и выбора характеристик, которые необходимы в данный момент или могут понадобиться позже.

Особенности цифрового осциллографа MDO3052

Осциллограф
Модель с 2 аналоговыми каналами
Модель с полосой пропускания 500 МГц
Полоса пропускания может быть расширена (до 1 ГГц)
Частота дискретизации до 2,5 Гвыб./с
Длина записи 10 млн. точек во всех каналах
Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 500 МГц


Анализатор спектра
Диапазон частот
В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
Опция: от 9 кГц до 3 ГГц


Сверхширокая полоса захвата до 3 ГГц


Генерация сигналов произвольной формы и стандартных функций (опционально)
13 предварительно заданных форм сигнала
генерация сигналов с частотой 50 МГц
Длина записи 128 000 точек
Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с


Логический анализатор (опциональный)
16 цифровых каналов
Длина записи 10 млн. точек по всем каналам
Разрешение по времени 121,2 пс


Анализатор протоколов (опциональный)
Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины


Цифровой вольтметр (бесплатно при регистрации прибора)
Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
Измерения частоты с разрешением 5 разрядов

Возможности и преимущества цифрового осциллографа MDO3052

Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
Анализ спектра
Специализированные органы управления на передней панели для самых распространённых задач
Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
Ручные маркеры для измерения непиковых параметров сигнала
Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот


Генерация сигналов произвольной формы и стандартных функций
Генерация заданных сигналов для быстрой имитации устройств при разработке систем
Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
Добавление шума к любому сигналу для тестирования в неблагоприятных условиях


Разработка и тестирование систем со смешанными сигналами
Автоматический запуск, декодирование и поиск сигналов параллельных шин
Многоканальный запуск по времени установки и удержания
Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов


Анализ протоколов
Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
Экспорт таблиц декодирования протоколов, используемых при документировании результатов


Цифровой вольтметр и частотомер
Быстрая визуальная проверка измеренных значений напряжения и частоты
Графическое представление информации о стабильности измерения


Возможность полного обновления
Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
