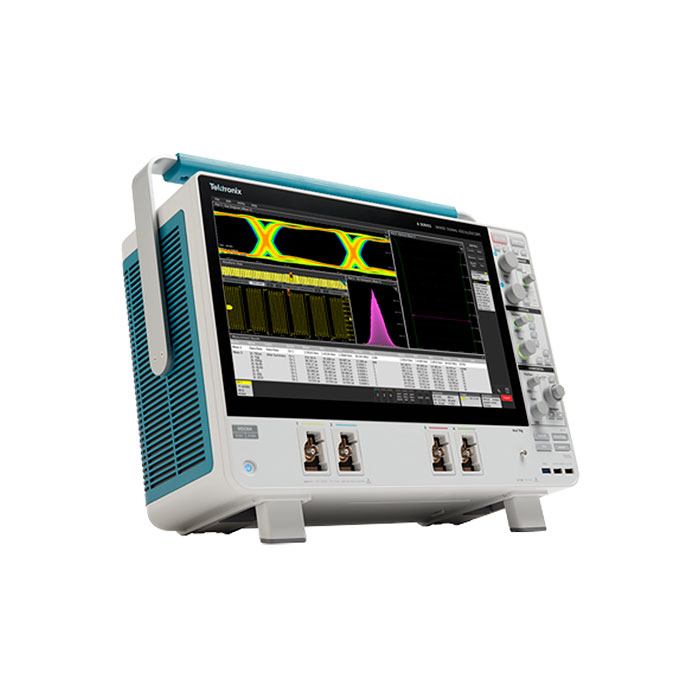

MSO64 6-BW-8000 - САМЫЙ НИЗКИЙ УРОВЕНЬ ШУМА

Изучение ранее неразличимых сигналов с помощью осциллографа Tektronix MSO64 6-BW-8000!

• Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
• Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц

простые измерения с помощью MSO64 6-BW-8000

• Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц.
• Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений.
  • Расширенный анализ джиттера
  • Расширенный анализ электропитания
  • Тестирование высокоскоростных последовательных устройств на соответствие стандартам
  • Автоматические измерения и анализ тенденций

Пробники Tektronix как залог точности

Полную универсальность осциллографа MSO64 6-BW-8000 обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц. Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных. Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.

• Входная нагрузка 1 МОм и 50 Ом
• Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
• Новые пробники TriMode с полосой пропускания 4, 6  и 8 ГГц

СЕНСОРНЫЙ ЭКРАН

• Быстрый сенсорный экран с диагональю 15,6 дюйма
• Жестовое управление
• Управление кнопками и мышью

ДОСТОВЕРНЫЕ РЕЗУЛЬТАТЫ

Входные каналы:
- 4 входа FlexChannel.
- На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигнала

Полоса пропускания:
- 1, 2,5, 4, 6 или 8 ГГц

Частота дискретизации:
- 25 Гвыб/с на всех аналоговых/цифровых каналах

Длина записи:
- До 250 млн точек на всех аналоговых и цифровых каналах

Частотомер сигналов запуска:
- 8 разрядов

Генератор сигналов:
- Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы

Цифровой вольтметр:
- 4 разряда

Дисплей:
- Диагональ 15,6 дюйма (385 мм), TFT, цветной, высокая четкость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)

MSO64 - ОБНОВЛЯЕМАЯ ПЛАТФОРМА

• Расширение полосы пропускания осциллографа MSO64 6-BW-8000 — 8 ГГц
• Увеличение длины записи до 250 млн. точек на каждый канал
• Добавление логических пробников для увеличения числа цифровых каналов до 32
• Добавление операционной системы Windows 10
• Добавление генератора сигналов произвольной формы/ стандартных функций
