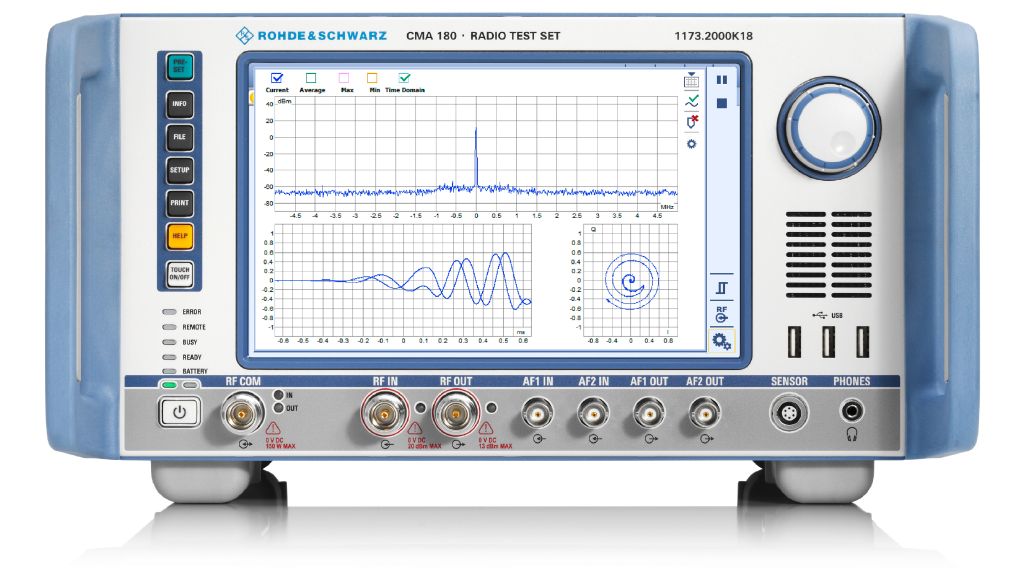

Радиотестер Rohde Schwarz CMA180 представляет собой простое в использовании, но при этом эффективное решение для испытаний и диагностики приемников, трансмиттеров, мобильных и стационарных радиостанций и другого приемо-передающего аналогового оборудования. Разработанный в качестве замены сервисным мониторам семейства CMS предыдущего поколения прибор обладает расширенным рабочим диапазоном и отличается большей производительностью и гибкостью. Тестер работает под управлением встроенного компьютера и обеспечивает полную цифровую обработку сигналов, что гарантирует точность и достоверность результатов испытаний.

Особенности

• Широкий частотный диапазон от 100 кГц до 3 ГГц с генерацией тестовых сигналов в полосе до 20 МГц позволят использовать радиотестер Rohde Schwarz CMA180 для наладки и испытаний аналоговых радиосистем и устройств распространенных типов.
• Функции демодуляции и модуляции всех видов аналоговых радиосигналов делают тестер пригодным для работы и с передатчиками, и с приемниками.
• Внутренний аттенюатор, подключаемый к входному тракту, обеспечивает возможность работы с высокоуровневыми сигналами с пиковой мощностью до 150 Вт, что недоступно для других подобных приборов аналогичного класса.
• Встроенный секвенсор и функция гибкой коммутации внутренних радиочастотных и аудио-трактов позволяют с помощью радиотестера производить автоматическое тестирование радиосредств с выполнением сценариев в соответствии с требованиями конкретных стандартов.
• 9-дюймовый сенсорный дисплей, почти полностью перекрывающий переднюю панель прибора, обеспечивает комфортность управления тестером и простоту считывания показаний

Преимущества

Совмещая в себе функциональность генератора и анализатора спектра, Rohde Schwarz CMA180 способен воспроизводить модулированные и немодулированные сигналы, а также измерять АЧХ принимаемых сигналов и определять параметры их модуляции. Для повышения эффективности анализа при работе с низкочастотными сигналами предусмотрена возможность прямого взаимодействия встроенных АЦП и ЦАП. Контроль мощностных характеристик производится с использованием дополнительных принадлежностей – подключаемых измерителей мощности.

Гибкая система питания расширяет возможности применения R&S CMA180. Прибор отличается достаточно небольшими размерами и весом, а после доукомплектования опциональным аккумулятором может использоваться для тестирования стационарных приемо-передающих систем на месте их размещения.

Ключевые факты

• Диапазон частот: от 100 кГц до 3 ГГц
• Аналоговая модуляция и демодуляция (немодулированный сигнал, АМ, ЧМ)
• Пиковая входная мощность до 150 Вт, непрерывная входная мощность до 100 Вт
• Уровень сигнала для измерений приемника может быть снижен до –140 дБмВт
• Встроенные аудиогенераторы
• Тесты качества звука (SINAD, THD, SNR)
• Встроенный развертывающий анализатор спектра, следящий генератор и область
• Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z, настройка не требуется
• Регистратор I/Q и генератор ARB
• Анализ цифровых сигналов

Универсальность

• Разнообразные перспективные варианты конфигурации
• Мобильность

Широкие возможности измерений

• Базовые свойства
  • Аналоговая модуляция и демодуляция
  • Аудиогенераторы
  • Многотональный
  • Тесты качества звука
  • Анализ спектра на основе БПФ
  • Мощность по соседнему каналу (ACP) и занятая полоса частот
• Расширенные возможности
  • Осциллограф
  • Встроенный развертывающий анализатор спектра с возможностью анализа во временной области (нулевая полоса обзора)
  • Следящий генератор
  • Встроенный источник помех
  • GPS
• Цифровые измерения
  • Анализ цифровых сигналов
• Специализированные задачи
  • Авиационный генератор для ILS/VOR и маркерных радиомаяков
  • Осциллограммы (ARB)
  • Реальные условия в лаборатории

Удобное управление

• Отличный сенсорный экран с поворотной ручкой
• Предустановленные тестовые сценарии, минимизирующие усилия по настройке, либо экспертный режим с максимальной свободой действий
• Различные возможности для отображения параметров и результатов измерения
• Специальный режим сводки текущего состояния
• Дистанционное управление для удобной интеграции в автоматизированные тестовые среды через ЛВС или GPIB

Автоматизация при использовании R&S®CMArun

• Готовое решение для настройки тестовых последовательностей приложений
• Обширная библиотека функций
• Управление через SNMP, последовательные интерфейсы и SCPI
• Полностью автоматизированное решение для тестирования программно конфигурируемых радиостанций R&S®Series4200

Точность и гибкость

• Передовые ВЧ-характеристики для проведения испытаний передатчиков и приемников
• Множество различных вариантов подключения
• Включение и управление внешним оборудованием

Широкий выбор принадлежностей

• Мягкая сумка и футляр для транспортировки
• Использование датчиков мощности R&S®NRP-Zxx и R&S®NRT-Z
• Экранированная камера, антенный соединитель и аудиопринадлежности
