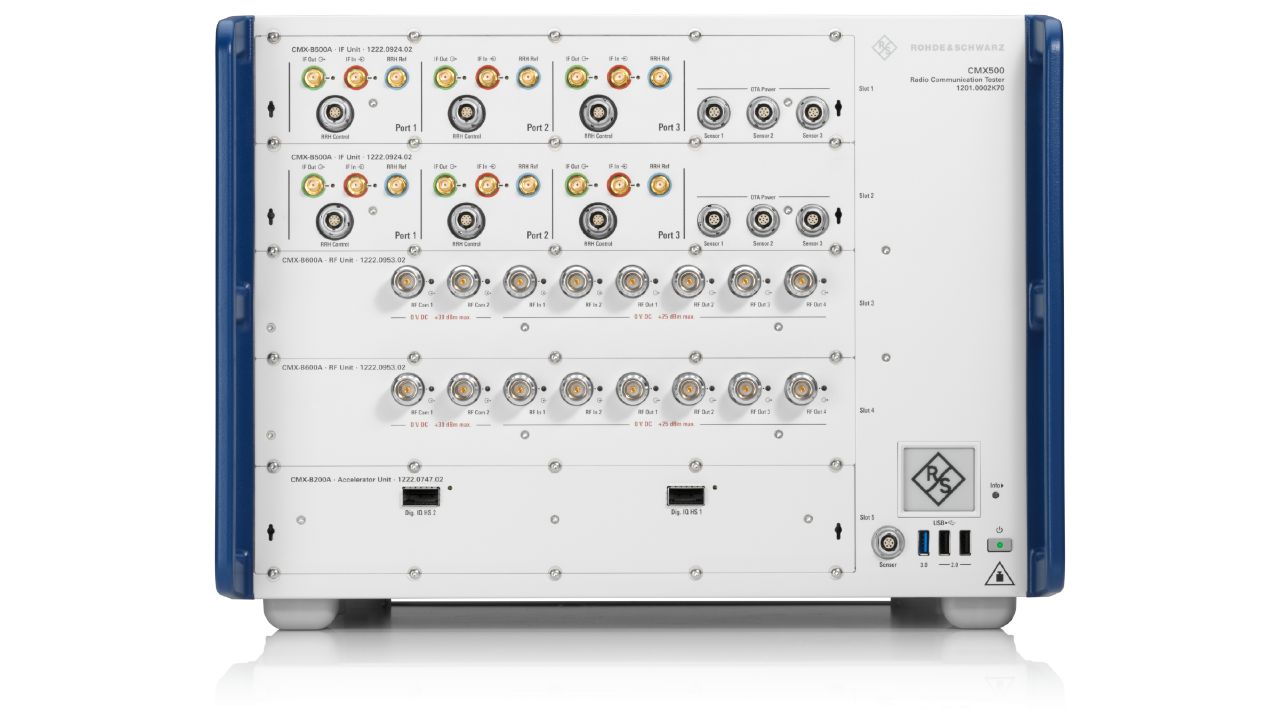

Тестер радиосвязи R&S®CMX500 — это перспективное решение для тестирования сетей 5G NR с интуитивно понятным и гибким пользовательским веб-интерфейсом R&S®CMsquares. Поддержка ручного интерактивного управления, а также автоматически управляемых протоколов испытаний делает R&S®CMsquares выгодным программным решением с уникальными модулями для всех случаев использования сигнализации. Они варьируются от этапов проектирования НИОКР до сквозного тестирования приложений, производства и испытаний на соответствие. Внедрение стратегии единой платформы для всего испытательного оборудования 5G NR позволяет создать унифицированную тестовую среду для тестирования сигнальных и несигнальных устройств на всех этапах производства устройств 5G.

Быстрая и простая процедура испытаний приложений

Для активных измерений максимально достижимой пропускной способности в 5G инструмент iPerf создает трафик, который позволяет контролировать скорость передачи данных на различных уровнях. Кроме того, встроенный FTP-сервер позволяет проверять пропускную способность в режимах выгрузки и загрузки для протокола передачи файлов. Достижимая скорость передачи данных в мобильном устройстве — базовая важнейшая характеристика, определяющаяся пропускной способностью используемых интерфейсов. В тестере R&S®CMX500 предусмотрены высокоэффективные функции IP-анализа и статистического измерения протоколов, что дает возможность эффективно контролировать каналы Интернет-связи, используемые приложениями.

Полноценные испытания протоколов передачи сигналов для НИОКР и соответствия стандартам

Тестер R&S®CMX500 предоставляет полный набор инструментов для испытаний передачи сигналов на протяжении всего жизненного цикла разработки мобильных устройств. Разработчики беспроводных устройств получают функциональные возможности имитации радиодоступа и превосходный контрольно-измерительный прибор для решений по испытаниям передачи сигналов в соответствии со стандартами 3GPP.

Обеспечение максимальной эффективности для наилучших пользовательских характеристик

Радиокоммуникационный тестер R&S®CMX500 также поддерживает системы испытаний звука и видео 5G. Это решение, оснащенное унифицированным испытательным ПО R&S®CMsquares, поддерживает все необходимые технологии для измерения звуковых сигналов VoLTE и VoNR в режимах SA и NSA, а также измерения видеосигналов ViLTE и ViNR. Встроенный сервер IMS (мультимедийной IP-подсистемы) дает возможность выполнять внутреннюю кольцевую проверку, а также проводить испытания качества звука с помощью внешнего аудиоанализатора в режиме IP-переадресации.

Упрощение схемы измерения с помощью встроенного решения для испытаний приложений

Наивысшими уровнями архитектуры 5G являются уровень приложения и IP-уровень, на которых используется Интернет-протокол для обеспечения функциональных возможностей и основных ключевых показателей эффективности. Проверка этих уровней называется испытанием приложений (e2e). Тестер R&S®CMX500 выполняет испытания приложений и имеет такие характеристики, как:

• Высокая производительность
• Встроенные веб-сервер и серверы FTP, DNS и IMS
• Функции измерения задержки проверки связи и пропускной способности
• Захват пакета
• Связь IPv4 и IPv6
• Гарантированные воспроизводимые сравнимые результаты испытаний

Импорт конфигураций сетей мобильной связи, записанных в полевых условиях, в лаборатории

R&S®Field-to-Lab для 5G дает возможность пользователю импортировать конфигурацию сети мобильной связи, записанную во время полевых испытаний или измерений покрытия, в лабораторную среду. Это виртуальное решение для измерения покрытия позволяет пользователю быстро анализировать полевые журналы, углубленно изучать проблемные области и воссоздавать полевые условия в лаборатории, таким образом ускоряя процедуру и предоставляя возможность воссоздания проблем на R&S®CMX500.

Определение всех ВЧ-характеристик устройства с помощью радиокоммуникационного тестера R&S®CMX500

Высокоэффективная передача данных через радиоинтерфейс возможна только при использовании устройств с превосходными характеристиками передачи и приема. В диапазонах частот 5G FR1 и FR2 для этого требуется выполнение измерений ключевых характеристик ВЧ-передатчика, таких как модуляция, качество, мощность передачи и спектральные параметры, а также измерений характеристик приемника, таких как коэффициент ошибок по блокам (BLER). В стандарте 3GPP (в TS38.521, разделах 6 и 7) описываются расширенные сценарии испытаний для измерений характеристик передатчика (TX) и приемника (RX). Данные готовые сценарии интегрированы в генератор испытательных последовательностей. Тестер R&S®CMX500 с функцией callbox представляет собой интуитивно понятное решение для выполнения таких задач, как:

• Гибкие ВЧ-испытания для разработки
• Сценарии испытаний 3GPP для режимов SA и NSA
• Измерения характеристик приема/передачи для 3GPP MIMO
• Измерения рабочих характеристик приемника в условиях замирания
• Комбинированное оборудование LTE — измерения объединения несущих 5G
• Простая передача данных в производственную среду с помощью идентичных SCPI-команд для радиокоммуникационного тестера R&S®CMX и R&S®CMP200
