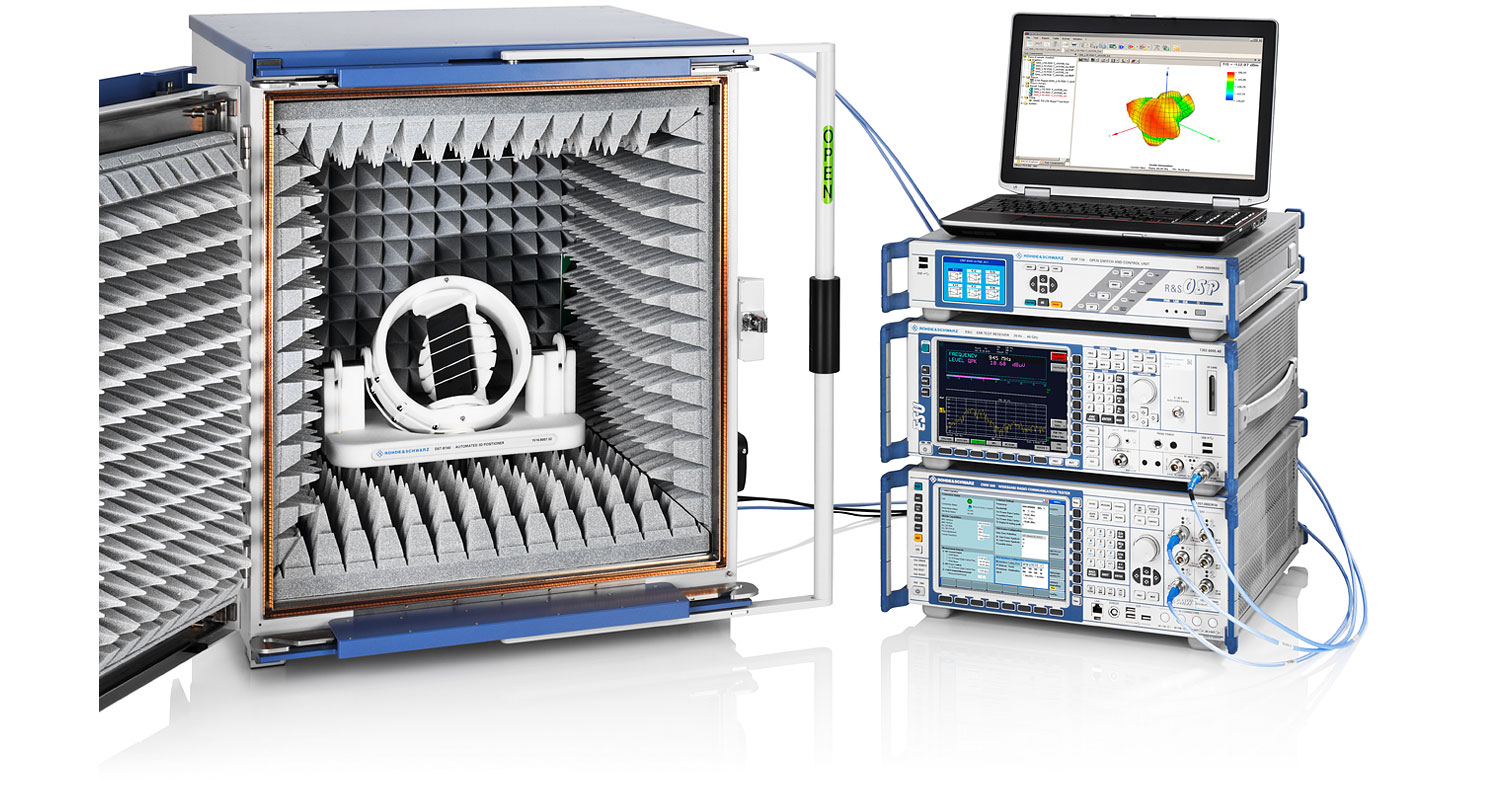

DST200 - Безэховая РЧ-камера Rohde Schwarz

Безэховая камера Rohde Schwarz DST200 представляет собой компактное решение для полноценных радиотехнических испытаний и диагностического тестирования малогабаритных изделий – коммуникаторов и других средств связи, портативных ГНСС-приемников, модулей Wi-Fi и Bluetooth, и прочей радиоэлектронной продукции. С помощью такого устройства вы можете определять фактические показатели радиочастотных характеристик объектов контроля и параметры излучаемых ими помех, исключив влияние внешних факторов, проверять продукцию на устойчивость к ЭМ полям, помехозащищенность, электромагнитную совместимость и т.п. Камера может использоваться на разных этапах разработки, производства и сервисного обслуживания электронной и радиотехнической продукции.

Преимущества

Компактные габариты позволяют устанавливать Rohde Schwarz DST200 практически в любом помещении или на отдельном рабочем месте.
Эффективное экранирование исключает влияние внешних сигналов и излучений на объект испытаний, а радиопоглощающее покрытие исключает переотражения радиоволн от внутренних поверхностей камеры, обеспечивая получение достоверных результатов.
Широкий частотный диапазон, с верхним пределом до 18 ГГц, перекрывает все действующие стандарты беспроводной связи, что дает возможность проводить испытания мобильных телефонов, смартфонов, Wi-Fi и Bluetooth устройств, и т.д.
Индивидуальная калибровка обеспечивает полную корреляцию получаемых данных с результатами испытаний в "полноразмерных" камерах.

Особенности

Универсальность и гибкость безэховой экранированной камеры Rohde Schwarz DST200 обеспечивается за счет использования сменных антенн, а также наличия переходных панелей для разных типов интерфейсов, интегрированных фильтров для соединений USB и D-SUB. В дополнительном отделении можно размещать любое вспомогательное оборудование: усилители, преобразователи и пр., необходимое при проведении испытаний.

Надежные механизмы запирания и блокировки гарантируют долгосрочную стабильность параметров радиотестера и обеспечивают повторяемость результатов. Для пространственной ориентации объекта испытаний, когда это определено методикой тестирования, например, для OTA и RSE измерений, предусмотрена возможность размещения во внутреннем объеме камеры трехмерного позиционера с ручным или автоматизированным управлением.

ВЧ-характеристики
Диапазон частот		от 400 МГц до 18 ГГц
Поляризация антенны	опция R&S®DST-B215	кроссполяризация
	опция R&S®DST-B220	круговая поляризация правого вращения
	опции R&S®DST-B270 и R&S®DST-B270	линейная поляризация
Эффективность экранирования	базовый блок с опцией R&S®DST-B102
	от 400 МГц до 700 МГц	> 95 дБ (изм.)
	от 700 МГц до 3 ГГц	> 110 дБ (изм.)
	от 3 ГГц до 6 ГГц	> 100 дБ (изм.)
	от 6 ГГц до 18 ГГц	> 75 дБ (изм.)
Безэховая зона	над столом ИО, ∅ × L (цилиндрическая)	200 мм × 30 мм (7,9" × 1,2")
Неоднородность поля	макс. изменение поля в безэховой зоне с опцией R&S®DST-B220	< 3,2 дБ (изм.)
Возмущение поля	с опцией R&S®DST-B150
	от 300 МГц до 2,7 ГГц	от –0,6 дБ до +0,6 дБ (изм.)
	от 2,7 ГГц до 6 ГГц	от 2,7 ГГц до 6 ГГц
	с опцией R&S®DST-B160
	от 700 МГц до 2,7 ГГц	от –1 дБ до 1 дБ (изм.)
	от 2,7 ГГц до 6 ГГц	от –2,3 дБ до +2,3 дБ (изм.)
ВЧ-разъемы
Сквозные ВЧ-разъемы	опция R&S®DST-B102	2 × N, гнездо
Испытательная антенна	опция R&S®DST-B215	2 × N, гнездо
	опция R&S®DST-B220	1 × N, гнездо
	опция R&S®DST-B231	1 × N, гнездо
Проходные фильтры
Панель фильтров нижних частот и волоконно-оптический интерфейс	опция R&S®DST-B101	1 × 9-контактный гнездовой адаптер D-Sub, 2 × FSMA
Панель USB-фильтров нижних частот	опция R&S®DST-B103	1 × разъем USB 2.0 типа A, гнездо
Фильтр нижних частот переменного тока	опция R&S®DST-B104	1 × 100 В ... 240 В
Общие сведения
Габаритные размеры	Ш × В × Г, с фиксирующей ручкой	770 мм × 760 мм × 695 мм (30,3" × 29,9" × 27,4")
Масса		приблизительно 55 кг
Макс. габариты ИО	Ш × В × Г	400 мм × 330 мм × 400 мм (15,7" × 13,0" × 15,7")
	опция R&S®DST-B150	150 мм × 100 мм × 20 мм (5,9" × 3,9" × 0,8")
	опция R&S®DST-B160	149 мм × 100 мм × 20 мм (5,9" × 3,9" × 0,8")
	опция R&S®DST-B165	257 мм × 190 мм × 20 мм (10,1" × 7,5" × 0,8")
Макс. масса ИО	допускается на столе ИО, поставляется с базовым блоком R&S®DST200	3 кг
	опция R&S®DST-B150	0,2 кг
	R&S®DST-B160	0,2 кг
	R&S®DST-B165	0,8 кг
Рабочие циклы	механизм запирания передней двери	мин. 66 000 циклов
