Для работы с приемниками используется ПО Romes или SmartOne

ВЧ-измерения и измерения качества обслуживания (QoS) в одном инструменте с мгновенным получением результатов

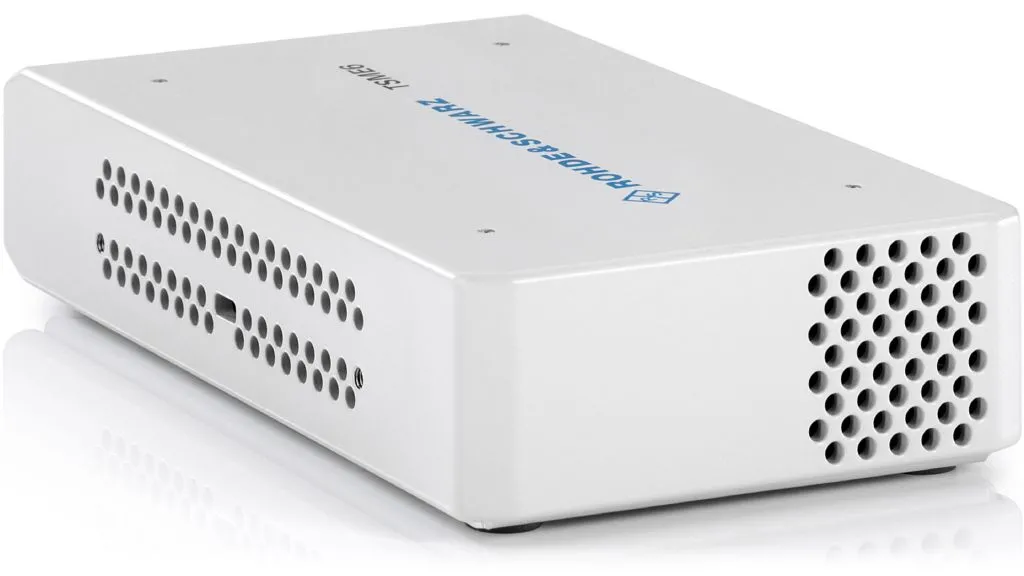

R&S®TSMx — семейство продуктов для современных сетевых сканеров для измерения покрытия и испытаний методом обхода, в том числе R&S®TSMA6B и R&S®TSME6. Изделия R&S®TSMx в пассивном режиме собирают данные по радиоинтерфейсу, обеспечивая чистое и точное представление о ВЧ характеристиках и сообщениях MIB/SIB/уровня 3 самых популярных технологий без необходимости присоединения к сетевым сервисам.

Специальные измерения на сигналах 5G NR для частот ниже 6 ГГц и миллиметрового диапазона

R&S®TSMx6 — перспективная аппаратная платформа, которую можно легко модернизировать в полевых условиях для поддержки передовой технологии 5G NR на частотах ниже 6 ГГц и измерений в миллиметровом диапазоне. Это устройство может управлять дополнительным оборудованием (R&S®TSME30DC/R;&S®TSME44DC), необходимым для измерения в миллиметровых диапазонах частот, что упрощает схему измерения и уменьшает время настройки измерения.

Автоматическое обнаружение всех диапазонов и технологий

R&S®TSMx обнаруживает активные каналы в указанном диапазоне. Поддерживаются сети 5GNR, LTE, UMTS, CDMA2000®/1xEV-DO и NB-IoT. Поддержка может быть дополнительно расширена функцией сканирования спектра, которая существенно ускоряет процесс обнаружения. В этом режиме уже нет необходимости создавать списки каналов перед началом измерительной кампании. Измерительная система идентифицирует новые каналы в динамическом режиме и добавляет их в рабочее пространство во время драйв-теста.

5G PE: оценка местоположения базовых станций

Автоматическая оценка положения сот во всех сетях

В процессе измерения покрытия программное обеспечение R&S®ROMES может использовать данные по измерениям и GPS-данные, предоставляемые сканером R&S®TSMx, для оценки географического положения базовых станций. Этот расчет выполняется быстро и точно. Сети GSM, WCDMA, LTE, 5G NR, CDMA2000®/1xEVDO и TETRA поддерживаются в параллельном режиме. Эта уникальная возможность позволяет пользователям быстро создавать список базовых станций для экспорта или графического изображения.

Поддержка динамического распределения спектра

Динамическое распределение спектра между 5G NR и LTE помогает операторам быстро развертывать 5G NR и использовать их спектр еще эффективнее. В результате появляются дополнительные требования к приемникам. Приемники R&S®TSMx6 готовы к работе по идентификации и точному измерению на подобных несущих.

Измерения в рамках синхронизации сетей

Синхронизация сетей во временной области становится еще более важной операцией с введением 5G NR в режиме TDD. Идеально синхронизируемые сети во временной области демонстрируют более высокую производительность, так как на них не оказывает негативного влияния перекрытие временных интервалов восходящего и нисходящего каналов. Сканеры для измерения покрытия методом объезда или обхода R&S®TSMx6 измеряют смещение времени прихода между импульсом PPS (или тактовым сигналом встроенного приемника) и принимаемыми последовательностями сигналов из 5G NR и LTE с целью определения качества синхронизации сетей.

Измерение ошибки временного выравнивания (TAE)

Отдельная задача при оптимизации сетей — измерение ошибки временного выравнивания (TAE) сетевых компонентов. Фильтры, кабели, антенные решетки и модули обработки сигналов являются потенциальными источниками внесения временных задержек на пути сигнала от базовой станции до приемной антенны. В этом случае требуется абсолютная и исключительно точная метка времени поступления сигнала (в формате UTC с погрешностью на уровне нескольких нс), которая обеспечивается сканерами R&S®TSMx6.

Поддержка NB-IoT / Cat NB1 и LTE-M / Cat M1

Сканеры R&S®TSMx могут измерять сети NB-IoT / Cat NB1 и LTE-M / Cat M1. NB-IoT / Cat NB1 и LTE-M / Cat M1 — это стандарты 3GPP для подключения огромного количества вещей к Интернету (IoT). Измерения NB-IoT и LTE-M могут выполняться одновременно с измерениями по другим технологиям, таким как GSM, LTE, (W)CDMA (с соответствующей опцией R&S®TSME). Для оптимизации поиска и устранения неисправностей можно проверять влияние спектра LTE-M и NB-IoT на смежный спектр GSM/LTE/(W)CDMA и наоборот.
