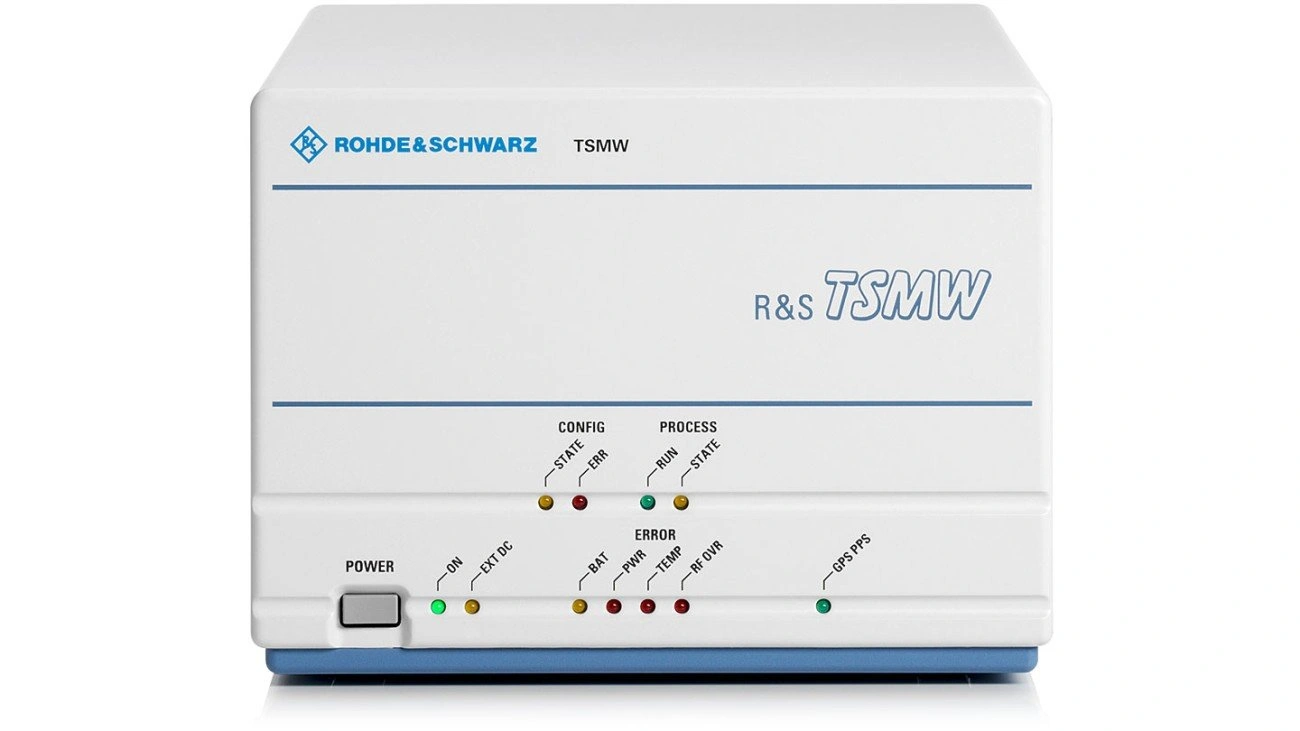

TSMW - Радиочастотный сканер Rohde Schwarz

Радиочастотный сканер Rohde Schwarz TSMW - мощная универсальная платформа, которая позволяет осуществлять контроль и выполнять оптимизацию мобильных радиосетей существующих и перспективных стандартов. С помощью этого устройства вы можете отслеживать параметры сетей беспроводной связи в частотном диапазоне от 30 МГц до 6 ГГц, анализировать покрытие в ходе их развертывания и эксплуатации, а также выполнять потоковую обработку I/Q сигналов для специализированных приложений.

Преимущества

Высокая гибкость за счет поддержки нескольких технологий связи, с возможностью одновременного анализа 6 из них, использования программируемой архитектуры на основе ПЛИС и широкого динамического диапазона.
Низкий уровень собственных шумов позволяет использовать Rohde Schwarz TSMW для выявления внутриканальных помех и определения их источников.
Поддержка испытательных терминалов дает возможность производить оценку передачи речи и данных.

Особенности

Универсальность. Анализатор сетей конструкционно представляет собой 2-каскадный супергетеродинный приемник, с двумя каналами и блоком предварительной селекции, управляемый через LAN-интерфейс, который оборудован устройством для аппаратного анализа сигналов. Измеренные параметры, спектр и системная информация об исследуемой сети отображается на подключенном к прибору компьютере. С помощью программных модулей могут быть активированы опции сканера GSM/WCDMA, LTE, CDMA2000/EVDO, TETRA либо WiMAX, функции анализа покрытия и т.д.

Простая модернизация. Расширение функциональности анализатор радиосетей Rohde Schwarz TSMW выполняется программно. Это дает возможность задействовать дополнительные технологии радиосвязи без доставки прибора в сервисный центр. Обновление встроенного ПО и установка новых опций производится через Веб-интерфейс, с использованием браузерного приложения.

Встроенный GPS модуль с PPS позволяет производить расчет зон покрытия сотовых сетей. При совместном применении радиочастотного сканера с регистратором данных, прибор может производить сканирование с записью спектра сигналов GPS для последующего воспроизведения, например, при тестировании навигационных устройств и модулей. Приемник обладает 16 каналами и совместим как с пассивными, так и активными антеннами, обеспечивая устойчивую работу в зонах с низким уровнем сигнала.

Обозначение	Тип	Код заказа

Радиочастотный сканер	R&S®TSMW	1503.3001.03
Радиочастотный сканер без возможности установки интерфейса I/Q данных	R&S®TSMF	1503.3001.04
Аппаратные опции
Цифровой интерфейс I/Q (аппаратная опция)	R&S®TSMW-B1	1514.4004.02
Гигабайтный интерфейс I/Q данных	R&S®TSMW-K1	1503.3960.02
Опция сканера GSM/WCDMA (для R&S®ROMES4)	R&S®TSMW-K21	1503.4514.02
Опция сканера CDMA2000® 1xEVDO ред. A (для R&S®ROMES4)	R&S®TSMW-K22	1503.4520.02
Опция сканера TETRA (для R&S®ROMES4)	R&S®TSMW-K26	1510.8792.02
Проведение спектрального анализа (для R&S®ROMES)	R&S®TSMW-K27	1503.4537.02
Опция сканера WiMAX™ (для R&S®ROMES4)	R&S®TSMW-K28	1503.4543.02
Опция сканера LTE (для R&S®ROMES4)	R&S®TSMW-K29	1503.4550.02
Опция сканера LTE MIMO	R&S®TSMW-K30	1514.4085.02
Опция 1 приемник	R&S®TSMW-K71	1514.4027.02
Опция 2 приемника	R&S®TSMW-K72	1514.4033.02
Программные опции
Драйвер сканера R&S®TSMW для программного обеспечения анализа покрытия R&S®ROMES4	R&S®ROMES4T1W	1117.6885.02
ПО для измерения покрытия (измерение покрытия и качества обслуживания систем мобильной радиосвязи)	R&S®ROMES
Анализатор качества данных DQA для измерения качества обслуживания	R&S®ROMES4DQA	1117.6885.16
Дополнительное программное обеспечение
Программная платформа для измерения покрытия и воспроизведения сигналов	R&S®ROMES4	1117.6885.04
ПО для испытаний оборудования Mobile WiMAX на наборе микросхем Beceem	R&S®ROMES4WMX	1117.6885.52
Принадлежности
Источник питания	R&S®TSMW-Z1	1503.4608.02
Тележка для перевозки	R&S®TSMW-Z5	1117.9955.02
MIMO антенна 700 МГц	R&S®TSMW-Z7	1518.1845.02
MIMO антенна многодиапазонная	R&S®TSMW-Z8	1518.1851.02
Мягкая сумка для переноски	R&S®FSH Z25	1145.5896.02
Адаптер для установки в стойку	R&S®TSMW-Z2	1503.3901.02
Магнитное основание антенны без GPS	R&S®TSMW-ZA1	1145.6705.00
Фиксированное основание антенны без GPS	R&S®TSMW-ZA2	1145.6711.00
Магнитное основание антенны с GPS	R&S®TSMW-ZA3	1145.6728.00
Фиксированное основание антенны с GPS	R&S®TSMW-ZA4	1145.6734.00
Антенна от 400 МГц до 440 МГц	R&S®TSMW-ZE2	1117.8165.00
Антенна от 360 МГц до 410 МГц	R&S®TSMW-ZE3	1117.8159.00
Антенна от 1700 МГц до 2700 МГц	R&S®TSMW-ZE4	1514.5281.00
Антенна от 700 МГц до 960 МГц и от 1700 до 2500 МГц	R&S®TSMW-ZE6	1516.2515.00

Диапазон частот	от 30 МГц до 6 ГГц
Полоса	20 МГц
Встроенный предусилитель и аттенюатор	Да
Встроенный GPS приемник	Да
Измерения в сетях	GSM / UMTS / WCDMA / EVDO / LTE /WiMAX / TETRA вместе с программным обеспечением для измерения покрытия ROMES
Ш x В x Г	180 мм x 130 мм x 270 мм
Масса	5,1 кг
