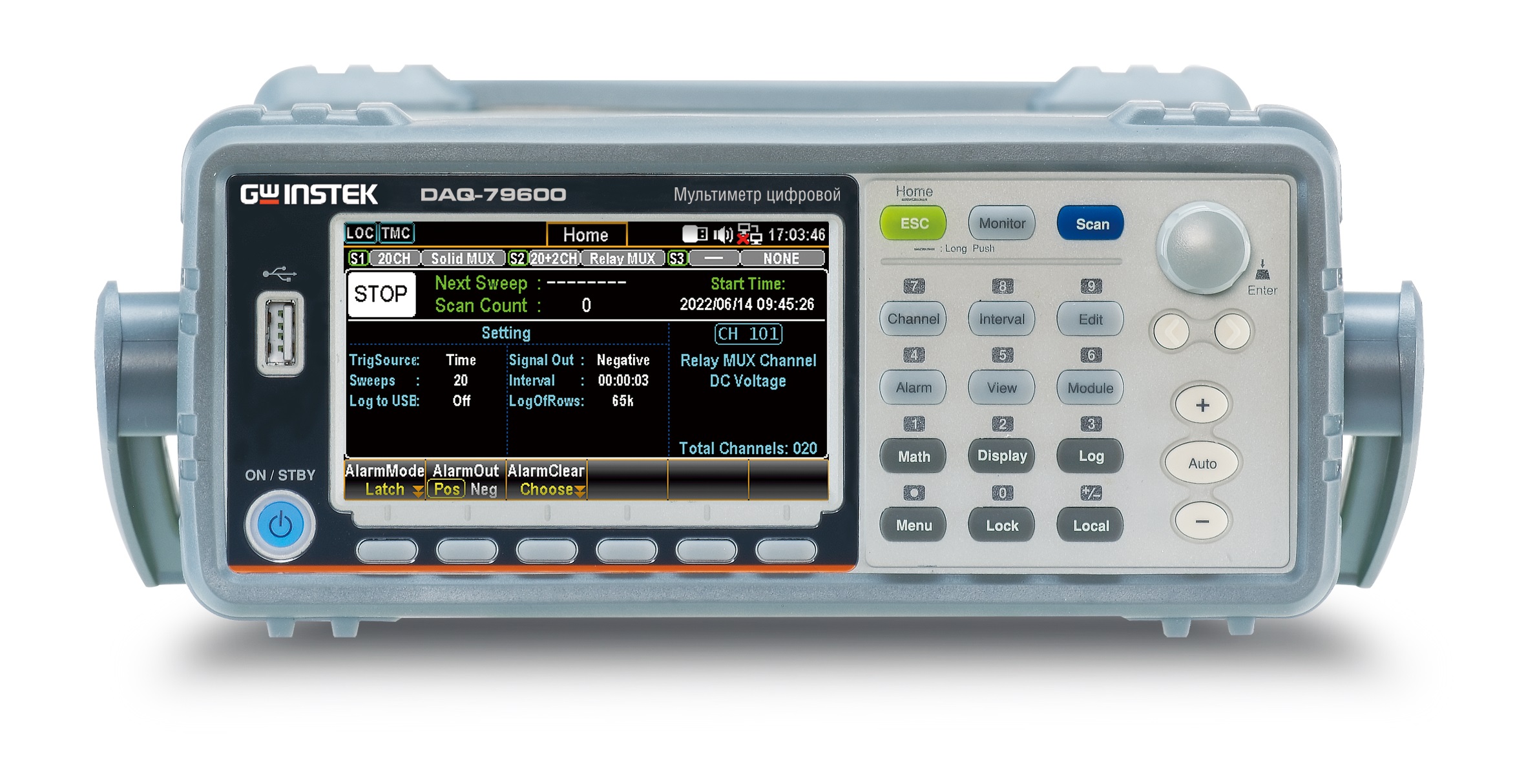

Многоканальная система сбора данных DAQ-79600 на базе универс. мультиметра 6½ разрядов (изм. блок) и 5 типов коммутационных модулей. Для измерений требуется установка опц. модуля сбора вх. данных (3 слота на задней панели). Макс. скорость сканирования до 450 кан/с (с модулем DAQ-7900). Максимально в системе с одним прибором до 60 каналов (120 несимметричных каналов), мультиплексирование и матричная коммутация «4 х8», до 96 точек пересечения в матрице (2 пр). Внутренняя память 100 K, скорость считывания 10К изм/с (во внутр. буфер) или запись на внешний USB flash-диск, 14 измерительных функций (параметров), 5 операторов математики и статистической обработки результатов. Одновременное измерение различных параметров, цветной графический дисплей (диаг 11 см), отображение аналоговой шкалы, построение гистограмм и трендов. Измерение температуры -200°С…+1870°С (терморезистор, термопара, термистор – макс. разрешение 0,002°С), измерение ёмкости 1нФ..100 мкФ (макс. разрешение 0,01пФ). Автоматический и ручной выбор предела. Встроенный таймер (год/ дата/ время). Сохранение и вызов из памяти - профили настройки (интервал/ регистратор №№ 1-5), профили изм. канала (№№ 1-3). Полоса пропускания входных сигналов до 10 МГц (Bandwidth). Стандартные команды и язык программирования (SCPI). Бесплатное ПО (DAQ-Data logger) для сбора данных. Опция GPIB (зав. установка - вариант исполнения «DAQ-79600 +GPIB»)

Опциональные модули сбора данных (коммутации и управления):

1. Модуль мультиплексора DAQ-7900

20-канальный универсальный мультиплексор на основе твердотельных переключателей (Solid State Relay)

- Релейный модуль со скоростью сканирования 450 каналов/с
- Макс. напряжение коммутации 120 В
- Сочетание 2- и 4-проводных конфигураций сканирования каналов
- Встроенная термопара с опорным спаем (холодным)/ Temp cold junction REF
- Модуль обеспечивает две группы (A/B) по 10 2-проводных каналов в каждой группе
- Все 20 кан переключаются на клеммы HI и LO входов, обеспечивая полностью изолированные входы для встроенного универс. мультиметра или внешних приборов
- Во время 4-проводных измерений сопротивления каналы группы A автоматически соединяются с каналами группы B для обеспечения условий теста и переключений (power / sense)

2. Модуль мультиплексора DAQ-7901

20-канальный универсальный мультиплексор (на якорных реле) + 2 токовых канала

- Скорость сканирования до 80 каналов/с
- Сочетание 2- и 4-проводных конфигураций каналов
- Встроенная термопара с опорным спаем (холодным)
- Макс. напряжение коммутации 300 В
- 2 дополнительных канала измерения тока (1A/ на кан)
- В общей сложности 22 канала в модуле
- Интенсивная, многофункциональная коммутация для различных приложений сбора данных

3. Модуль мультиплексора DAQ-7903

40-канальный однопроводный мультиплексор на якорных реле (Single-Ended)

- Скорость сканирования до 80 каналов/с
- 1-проводные входы (низкопотенциальный общий контакт/ common-low)
- Низковольтное соединение изолировано от «земли» и может работать с напряжением до 300 В.
- Встроенная термопара с опорным спаем (холодным)
- Модуль поддерживает все 2-х проводные внутренние измерения, кроме тока.
- Доступно использовать для типовых приложений, - испытания аккумуляторов, определение характеристик компонентов и тестирование настольных ИУ.

4. Модуль мультиплексора DAQ-7904

Матричный мультиплексор 4 x 8 (2-х проводный коммутатор)

- Скорость переключения 3 мс
- В одном модуле 32 точки пересечения (2-х проводные)
- Макс. напряжение сканирования 300В/ ток 1 А
- В одном приборе до 96 точек пересечения (при установке 3-х модулей)
- Обеспечивается соединение строк и столбцов нескольких модулей для создания больших матриц («8 x 8», «4 x 16» и т. д.)

5. Модуль мультиплексора DAQ-7909

10 канальный (8+2) мультиплексор: 8 высоковольтных каналов/HV + 2 токовых канала (2 А/ на кан)

- 8 каналов для сканирования и измерения пост. напряжения до 600В, перем. напряжения до 400Вскз.
- Скорость переключения 3 мс
- Сочетание 2- и 4-проводных конфигураций сканирования каналов
- Дополнительные 2 канала измерения пост./ перем. тока, внешние шунтирующие резисторы не требуются (макс. 2A/ на кан)

6. Модуль мультиплексора DAQ-7908

Коммутационный модуль общего назначения для DAQ-79600 с 20-ю независимыми твердотельными реле (тип SPDT): однополюсные переключатели с двойным переключением.

Коммутатор предназначен для переброски цепей питания в тестируемых устройствах, контрольных индикаторах и индикаторах состояния.

DAQ-7908 также может активировать внешние силовые реле и электромагнитные клапаны, в том числе, в тестах осветительных приборов, нагревательных элементов и др.

При комбинации DAQ-7908 с матричными и мультиплексорными модулями доступно настраивать коммутационные системы сложной конфигурации.

Номинальное напряжение контактной группы до 300 В и ток до 1 А обеспечивают поддержку мощности нагрузки до 50 Вт, что достаточно для коммутации нескольких линий электропитания в различных приложениях.

7. Модуль мультиплексора DAQ-7907

DAQ-7907 представляет собой многофункциональный модуль с 16 битным цифровым входом выходом (комбинация 2-х 8 битных портов), максимальное входное напряжение 40 В. Вход счетчика с полосой до 100 кГц (40 В макс.). А так же имеет два 18 битных аналоговых выхода: ± 12 В или ± 24 мА.

Модуль снабжен двумя дополнительными каналами (DMM INPUT и DMM CURRENT), которые позволяют измерять выходной ток при подаче напряжения или выходное напряжение при подаче тока.
