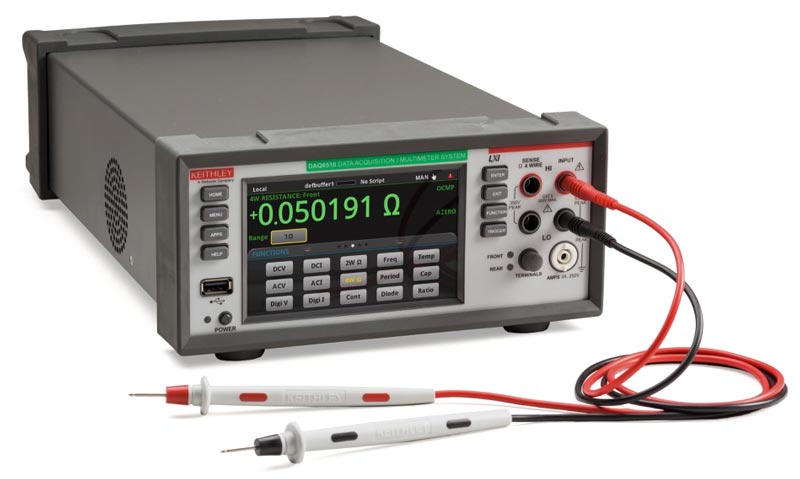

Keithley DAQ6510 - Система сбора данных и регистрации
Keithley DAQ6510 - Система сбора данных и регистрации
Производитель: Keithley
Госреестр: № 74286-19
1 210 000 ₽ с НДС
Система сбора и регистрации данных с мультиметром.
Мультиметр с графическим сенсорным дисплеем 6 1/2 разряда.
Количество
Есть в наличии
В корзину Запросить коммерческое предложение
Также вы можете направить запрос на email:
  • Описание
  • Характеристики
  • Комплектация
Система для мониторинга состояния тестирования в режиме реального времени и подробного анализа данных на экране прибора


DAQ6510 — высокоточная система сбора и регистрации данных, которая выводит конфигурацию системы и управление ей на новый уровень простоты по сравнению с другими автономными решениями. Благодаря 5-дюймовому (12,7 см) мультитач-дисплею пользователи могут настраивать прибор, визуализировать и анализировать данные без использования ПК и пользовательского программного обеспечения. Если вы предпочитаете использовать компьютер для работы, то для работы с мультиметром вам доступны дополнительные драйверы IVI и Labview, а также программная среда Keithley KickStart Instrument Control. Доступны две модели DAQ6510 и DAQ6510/7700.
Преимущества использования


Настройка многоканального сканирования и полного спектра функций измерения при помощи единственного меню конфигурации измерений и сканирования;

Визуализация сканирования во время тестирования для моментального обнаружения измерений, выходящих за пределы заданных диапазонов и превышающих пороговые значения;

Графическое отображение результатов при помощи графиков и статистики. Благодаря масштабированию полученных результатов прямо на сенсорном экране можно подробно изучить полученные результаты. Использование курсоров позволяет рассчитать статистические значения данных в определенном сегменте;

В систему DAQ6510 встроено 15 функций измерения. Встроенный АЦП используется для измерения слабых токов, низких сопротивлений, температур и для регистрации переходных сигналов;

Возможность получать максимальное количество данных при минимальных затратах времени. Меньшая продолжительность измерений за счет уменьшения времени на переключение каналов и увеличения числа сканируемых каналов. Длительность сигналов для измерений выше, чем 0,0005 периода сигнала сети питания или 8,3 мкс (10 мкс) для сети с частотой 60 Гц (50 Гц). Скорость сканирования при помощи твердотельного подключаемого модуля мультиплексора до 800 каналов в секунду. Прибор может сканировать до 80 каналов с 2-полюсной коммутацией, обеспечивая тестирование статистически значимого количества тестируемых устройств за один цикл;

Ещё до начала тестирования система DAQ6510 повышает эффективность работ за счёт того, что дополнительные модули можно подключить через разъём D-sub. Это уменьшает время простоя для замены подключаемых модулей во время обслуживания системы или настройки новой системы тестирования;

Стандартные интерфейсы LAN, LXI и USB обеспечивают быструю интеграцию в систему тестирования. Опциональные разъемы GPIB и RS-232, устанавливаемые «на ходу», включают восемь цифровых портов входа/выхода для прямой синхронизации и связи между приборами. Система DAQ6510 будет работать с любым интерфейсом ПК, который выберет пользователь.

Сбор данных при тестировании благодаря программному обеспечению KickStart, которое не требует дополнительной настройки, достаточно вести параметры на дисплее. Результаты доступны в таблице или на графике;

Примеры испытаний

Сканирование температуры при помощи термопар;

Сканирование температуры при помощи термопар;

Сканирование резисторов по четырёхпроводной схеме;

Многоканальное сканирование с комбинированными функциями;

Скоростное сканирование для увеличения производительности производственных испытаний.

Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
Измерение постоянного напряжения
100 мВ >10 ГОм (10 ±0,1) МОм ±(3·10-5 ·U + 3,5·10-5 ·DU) 4) ±(1·10-6 ·U + 5·10-6 ·DU)
1 В ±(2,5·10-5 ·U + 6·10-6 ·DU) ±(1·10-6 ·U + 1·10-6 ·DU)
10 В ±(2,5·10-5 ·U + 5·10-6 ·DU)
100 В (10 ±0,1) МОм ±(4·10-5 ·U + 6·10-6 ·DU) ±(6·10-6 ·U + 1·10-6 ·DU)
1000 В
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) С функцией относительных измерений (Rel) после установки нуля с короткозамкнутыми наконечниками измерительных проводов.
Верхний предел диапазона 1) Сила испытательного тока Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение электрического сопротивления постоянному току
1 Ом 5) 10 мА ±(8,5·10-5 ·R + 2·10-4 ·DR) ±(6·10-6 ·R + 1·10-5 ·DR)
10 Ом 10 мА ±(8,5·10-5 ·R + 2·10-5 ·DR) ±(6·10-6 ·R + 1·10-6 ·DR)
100 Ом 1 мА
1 кОм 1 мА ±(7,5·10-5 ·R + 6·10-6 ·DR)
10 кОм 100 мкА
100 кОм 10 мкА ±(7,5·10-5 ·R + 1·10-5 ·DR)
1 МОм 10 мкА ±(1·10-4 ·R + 6·10-6 ·DR)
10 МОм 6) 0,7 мкА ±(4·10-4 ·R + 1·10-5 ·DR) ±(7·10-5 ·R + 1·10-6 ·DR)
100 МОм 6) 0,7 мкА ±(2·10-3 ·R + 3·10-5 ·DR) ±(3,85·10-4 ·R + 1·10-6 ·DR)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
2) R – значение измеряемого сопротивления; DR – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Значения погрешности указаны для 4-х проводной схемы с компенсацией смещения для R ≤ 10 кОм и без компенсации смещения для R > 10 кОм. Для 2-х проводной схемы с функцией относительных измерений (Rel) после установки нуля к указанным значениям погрешности следует добавить 0,1 Ом.
5) Только 4-х проводная схема.
6) Относительная разность сопротивлений измерительных кабелей, присоединенных к клеммам “HI”, “LO”, не более 10 %.
Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности 2,3) Температурный коэффициент (/°C), не более 2)
Измерение силы постоянного тока
10 мкА 10 кОм ±(4,5·10-4 ·I + 5·10-5 ·DI) 5) ±(3·10-5 ·I + 6·10-6 ·DI)
100 мкА 1 кОм ±(4,5·10-4 ·I + 5·10-5 ·DI) ±(2·10-5 ·I + 5·10-6 ·DI)
1 мА 100 Ом
10 мА 10 Ом ±(2·10-4 ·I + 5·10-5 ·DI) ±(1,5·10-5 ·I + 5·10-6 ·DI)
100 мА 1 Ом
1 А 0,1 Ом ±(4·10-4 ·I + 5·10-5 ·DI) ±(3·10-5 ·I + 5·10-6 ·DI)
3 А 0,1 Ом ±(5·10-4 ·I + 4·10-5 ·DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) При подключении к клеммам на передней панели.
Измерение среднеквадратических значений переменного напряжения
Верхние пределы диапазонов 1): 100 мВ; 1 В; 10 В; 100 В; 750 В
Входной импеданс: 1,1 МОм // ? 100 пФ
Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4,5) Температурный коэффициент (/°C), не более 2)
3 Гц ≤ F ? 5 Гц ±(1·10-2 ·U + 3·10-4 ·DU) 6) ±(1·10-3 ·U + 3·10-5 ·DU)
5 Гц ≤ F ? 10 Гц ±(3,5·10-3 ·U + 3·10-4 ·DU) 6) ±(3,5·10-4 ·U + 3·10-5 ·DU)
10 Гц ≤ F ? 20 кГц ±(6·10-4 ·U + 3·10-4 ·DU) ±(5·10-5 ·U + 3·10-5 ·DU)
20 кГц ≤ F ? 50 кГц ±(1,2·10-3 ·U + 5·10-4 ·DU ±(1,1·10-4 ·U + 5·10-5 ·DU)
50 кГц ≤ F ? 100 кГц ±(6·10-3 ·U + 8·10-4 ·DU) ±(6·10-4 ·U + 8·10-4 ·DU)
100 кГц ≤ F ≤ 300 кГц ±(4·10-2 ·U + 5·10-3 ·DU) 6) ±(2·10-3 ·U + 2·10-4 ·DU)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 750 В, для которого максимальное измеряемое значение равно 750 В.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Погрешность нормируется для значений измеряемого напряжения не менее 5 % от верхнего предела диапазона.
5) Погрешность нормируется для значений напряжения U и частоты F, удовлетворяющих условию U·F ≤ 8·107 В·Гц.
6) Типовое справочное значение
Верхний предел диапазона 1) Сопротивление внутреннего шунта Диапазон частот F Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение среднеквадратических значений силы переменного тока
100 мкА 1 кОм 3 Гц ≤ F ≤ 1 кГц ±(1·10-3 ·I + 7·10-4 ·DI) 5) ±(1,5·10-4 ·I + 1·10-4 ·DI)
1 кГц ? F ≤ 10 кГц ±(1,5·10-3 ·I + 7·10-4 ·DI) 5,6) ±(3·10-4 ·I + 1·10-4 ·DI)
1 мА 100 Ом 3 Гц ≤ F ≤ 5 кГц ±(1·10-3 ·I + 4·10-4 ·DI) ±(1,5·10-4 ·I + 6·10-5 ·DI)
5 кГц ? F ≤ 10 кГц ±(1·10-3 ·I + 4·10-4 ·DI) 6) ±(3·10-4 ·I + 6·10-5 ·DI)
10 мА 10 Ом 3 Гц ≤ F ≤ 5 кГц ±(1·10-3 ·I + 4·10-4 ·DI) ±(1,5·10-4 ·I + 6·10-5 ·DI)
5 кГц ? F ≤ 10 кГц ±(1·10-3 ·I + 4·10-4 ·DI) 6) ±(3·10-4 ·I + 6·10-5 ·DI)
100 мА 1 Ом 3 Гц ≤ F ≤ 5 кГц ±(1·10-3 ·I + 4·10-4 ·DI) ±(1,5·10-4 ·I + 6·10-5 ·DI)
5 кГц ? F ≤ 10 кГц ±(1·10-3 ·I + 4·10-4 ·DI) 6) ±(3·10-4 ·I + 6·10-5 ·DI)
1 А 0,1 Ом 3 Гц ≤ F ? 5 Гц ±(3·10-3 ·I + 4·10-4 ·DI)
5 Гц ≤ F ≤ 5 кГц ±(1·10-3 ·I + 4·10-4 ·DI) ±(1,5·10-4 ·I + 6·10-5 ·DI)
5 кГц ? F ≤ 10 кГц ±(1,5·10-3 ·I + 6·10-4 ·DI) 6) ±(3·10-4 ·I + 6·10-5 ·DI)
3 А 0,1 Ом 3 Гц ≤ F ? 5 Гц ±(3,5·10-3 ·I + 4·10-4 ·DI)
5 Гц ≤ F ≤ 5 кГц ±(1,5·10-3 ·I + 4·10-4 ·DI) ±(1,5·10-4 ·I + 6·10-5 ·DI)
5 кГц ? F ≤ 10 кГц ±(1,5·10-3 ·I + 6·10-4 ·DI) 6) ±(3·10-4 ·I + 6·10-5 ·DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) Погрешность нормируется для значений измеряемой силы тока не менее 5 % от верхнего предела диапазона.
5) При подключении к клеммам на передней панели.
6) Типовое справочное значение.
Верхний предел диапазона 1) Сила тока заряда Пределы допускаемой абсолютной погрешности 2,3,4) Температурный коэффициент (/°C), не более 2)
Измерение электрической емкости
1 нФ 1 мкА ±(8·10-3 ·C + 5·10-3 ·DC) ±(5·10-4 ·C + 5·10-4 ·DC)
10 нФ 10 мкА ±(4·10-3 ·C + 1·10-3 ·DC) ±(5·10-4 ·C + 1·10-4 ·DC)
100 нФ 100 мкА
1 мкФ 100 мкА
10 мкФ 1 мА
100 мкФ 1 мА
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов.
2) C – значение измеряемой емкости; DC – верхний предел диапазона.
3) При температуре (23 ±5) °C, после времени прогрева 30 минут.
4) С функцией относительных измерений (Rel) после установки нуля.
Измеряемые значения Пределы допускаемой относительной погрешности, % Температурный коэффициент (%/°C), не более
Частота F Период T
Измерение частоты и периода
Синусоидальный сигнал 1)
3 Гц ≤ F ≤ 10 Гц 333 мс ≥ T ≥ 100 мс ±0,1 ±0,0002
10 Гц ? F ≤ 100 Гц 100 мс > T ≥ 10 мс ±0,03
100 Гц ? F ≤ 1 кГц 10 мс > T ≥ 1 мс ±0,01
1 кГц ? F ≤ 300 кГц 1 мс > T ≥ 3,3 мкс ±0,009
Прямоугольный сигнал 2)
10 Гц ? F ≤ 300 кГц 100 мс > T ≥ 3,3 мкс ±0,008 ±0,0002
1) Погрешность нормируется при уровне входного напряжения (скз) не менее 5 % от верхнего предела диапазона напряжения и не менее 10 мВ.
2) Погрешность нормируется при амплитуде входного напряжения не менее 10 % от верхнего предела диапазона напряжения.
Верхний предел диапазона 1) Входное сопротивление Пределы допускаемой абсолютной погрешности измерения постоянного напряжения 2,3) Температурный коэффициент (/°C), не более 2)
Измерение напряжения высокоскоростным АЦП
100 мВ >10 ГОм (10 ±0,1) МОм ±(4·10-4 ·U + 2·10-4 ·DU) ±(2,5·10-5 ·U + 3·10-5 ·DU)
1 В; 10 В ±(3·10-4 ·U + 1·10-4 ·DU) ±(2,5·10-5 ·U + 1·10-5 ·DU)
100 В; 1000 В (10 ±0,1) МОм
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В, для которого максимальное измеряемое значение выше на 1 %.
2) U – значение измеряемого напряжения; DU – верхний предел диапазона.
3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
Верхний предел диапазона 1) Сопротивление внутреннего шунта Пределы допускаемой абсолютной погрешности измерения силы постоянного тока 2,3) Температурный коэффициент (/°C), не более 2)
Измерение силы тока высокоскоростным АЦП
100 мкА 1 кОм ±(7·10-4 ·I + 5·10-4 ·DI) ±(3·10-5 ·I + 3,5·10-5 ·DI)
1 мА 100 Ом ±(7·10-4 ·I + 3·10-4 ·DI)
10 мА 10 Ом ±(5·10-4 ·I + 3·10-4 ·DI)
100 мА 1 Ом ±(2·10-5 ·I + 3,5·10-5 ·DI)
1 А 0,1 Ом ±(7·10-4 ·I + 3·10-4 ·DI) ±(4·10-5 ·I + 3,5·10-5 ·DI)
3 А 0,1 Ом ±(9·10-4 ·I + 4·10-4 ·DI)
10 А 4) 0,005 Ом ±(2,5·10-3 ·I + 8·10-4 ·DI) ±(6·10-5 ·I + 1·10-4 ·DI)
1) Максимальное измеряемое значение на 20 % выше указанных верхних пределов для всех диапазонов, кроме 3 А и 10 А, для которых максимальное измеряемое значение выше на 1 %.
2) I – значение измеряемой силы тока; DI – верхний предел диапазона.
3) Частота дискретизации 1 кГц, цифровой фильтр с усреднением 100 отсчетов.
Общие характеристики
Параметр Значение
Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
от 0 до 50
до 80 при температуре 35 °C
Потребляемая мощность, Вт, не более 65
Частота сети питания, Гц 50; 400
Напряжение сети питания, В от 90 до 264
Габаритные размеры (без ручки) (ШхГхВ), мм 214 х 357 х 88
Масса, кг, не более 4,54
№ Наименование Количество
1 Система сбора данных и регистрации DAQ6510 1
2 Кабель сетевой тип А1 1
3 Пара измерительных кабелей 1
4 Кабель интерфейсный USB A/B 1
5 Руководство по эксплуатации 1
6 Методика поверки 1
