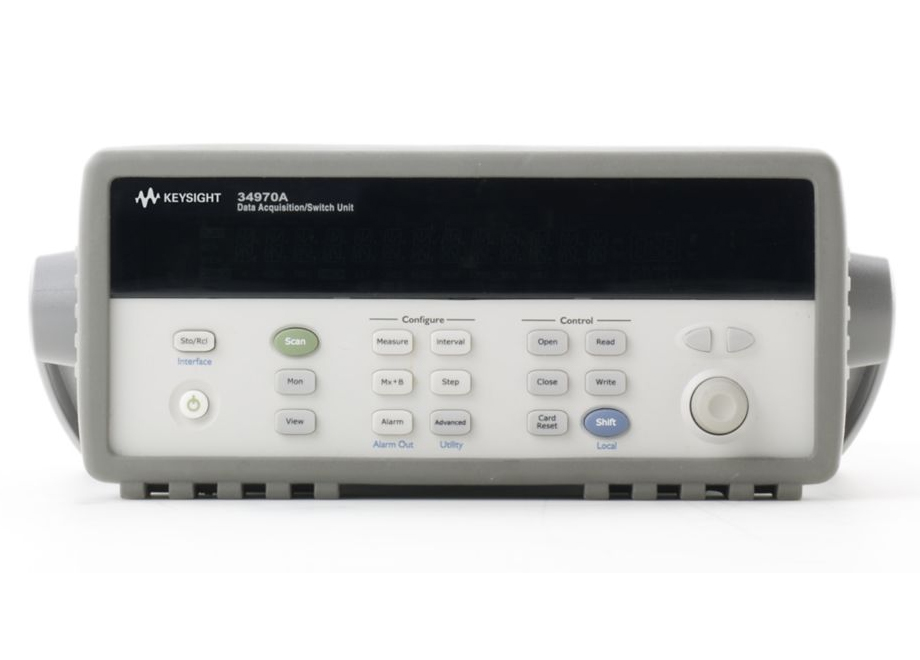

34970A - Система сбора данных/коммутации

Система сбора/коммутации Keysight 34970A представляет собой 3-слотовый базовый блок с встроенным 6½-разрядным цифровым мультиметром. Каждый канал может быть независимо сконфигурирован для измерения одной из 11 функций без дополнительных сложных дорогостоящих принадлежностей для преобразования сигнала. Для использования совместно с блоком 34970A имеется восемь дополнительных сменных модулей для создания компактного регистратора данных, полнофункциональной системы сбора данных или недорогого коммутатора. Расположенные на модулях соединители с винтовыми зажимами позволяют обходиться без клеммных колодок, а уникальная система обслуживания реле автоматически подсчитывает число переключений каждого реле для упрощения прогнозирования их сохранности. Самый распространенный модуль 34901A содержит встроенную опорную термопару и 20 двухпроводных каналов.

В комплекте с системой сбора данных/коммутации 34970A поставляется программное обеспечение Keysight BenchLink Data Logger, которое имеет привычный интерфейс Microsoft Windows для конфигурирования испытательной установки и обеспечивает отображение и анализ данных в реальном времени.

Руководство по быстрому выбору модулей
Модель и наименование модуля	Вид коммутации / функции	Скорость (каналов в секунду)	Максим. напряжение сигнала	Максим. ток	Полоса пропус- кания	Смещение за счет термо-ЭДС	Примечание
34901A 20-канальный мультиплексор	2-пров. с подвижным якорем (возможна 4-проводная)	60	300 В	1 А	10 МГц	< 3 мк	2 дополнительных токовых канала (всего 22 канала) встроенный холодный опорный спай
34902A 16-канальный мультиплексор	2-пров. с язычковым реле (возможна 4-проводная)	250	300 В	50 мА	10 МГц	< 6 мкВ	Встроенный холодный опорный спай
34903А 20-кан. коммутатор привода / общего назн.	Однополюсный переключатель на два направления (форма С)	120	300 В	1 А	10 МГц	< 3 мк
34904A Матричный коммутатор 4 х 8 якорем	2-проводная с подвижным якорем	120	300 В	1 А	10 МГц	< 3 мк
34905A Два 4-канальных ВЧ мультиплексора 50 Ом	Общий контакт Low (ненагруженный)	60	42 В	0,7 А	2 ГГц	< 6 мкВ	При использовании переходного кабеля BNC-SMB полоса 1 ГГц
34906A Два 4-канальных ВЧ мультиплексора 75 Ом	Общий контакт Low (ненагруженный)	60	42 В	0,7 А	2 ГГц	< 6 мкВ	При использовании переходного кабеля BNC-SMB полоса 1 ГГц
34907A Многофункциональный модуль	Два 8-разрядных порта ввода/вывода 28-разр. счетчик событий два 16-разр. аналог. выхода		42 В 42 В ±12 В	400 мА 10 мА	100 кГц Пост. ток		Открытый коллектор Устанавливаемый пороговый уровень Сумм. вых. ток на базовый блок 40 мА (макс.)
34908A 40-кан. однопроводный мультиплексор	1-проводная с подвижным якорем (общий контакт Low)	60	300 В	1 А	10 МГц	< 3 мк

Базовый блок с тремя гнездами и встроенными интерфейсами GPIB и RS-232
Встроенный цифровой мультиметр с разрешением 6½ разрядов (22 бит) и скоростью опроса до 250 каналов в секунду
8 сменных модулей коммутации и управления
Встроенная система преобразования сигналов позволяет измерять постоянный и переменный ток и напряжение, сопротивление, частоту, период, а также температуру (с помощью термопар, термометров сопротивления и терморезисторов)
Возможность сохранения до 50000 отсчетов во внутренней энергонезависимой памяти
Возможность установки для каждого канала верхнего и нижнего пределов сигнализации, 4 дополнительных TTL выхода для выдачи сигналов оповещения
Бесплатное программное обеспечение BenchLink DataLogger для создания процедур тестирования без программирования
